SAC-8P-M12MS/60-28X/M12FSSHOD

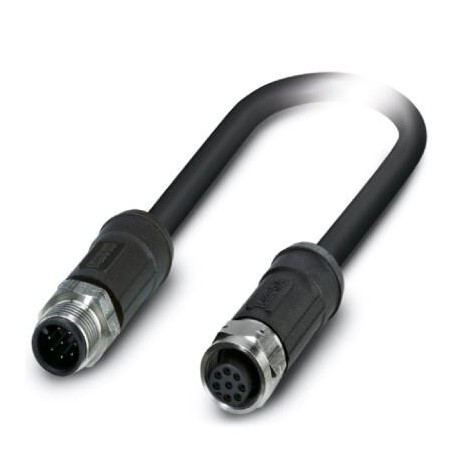

SAC-8P-M12MS/60-28X/M12FSSHOD 1417739 PHOENIX CONTACT Sensor/actuator cable SAC-8P-M12MS/60-28X/M12FSSHOD 14..
$0.00USD
3348 қолжетімді
Негізгі сипаттамалар
GTIN:4055626123172
(Кабель):For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration”
Тапсырыс кілті:1417739
Қаптау блогы:1
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| GTIN | 4055626123172 |
| (Кабель) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Тапсырыс кілті | 1417739 |
| Қаптау блогы | 1 |
| (Өлшемдері) | -40 °C ... 85 °C (On sudden changes in temperature (according to IEC 60512-11-4)) |
| ETIM 5.0 (eCl@ss) | EC001855 |
| ETIM 6.0 (eCl@ss) | EC001855 |
| ETIM 7.0 (eCl@ss) | EC001855 |
| Қытай RoHS (кабель) | Environmentally Friendly Use Period = 50 |
| REAch SVHC (кабель) | |
| БҰҰ СПСК 13.2 (ETIM) | 31251501 |
| Арнайы тариф нөмірі | 85444290 |
| (Қоршаған орта жағдайлары) | 30 V DC |
| Байланыс материалы (жалпы) | CuSn |
| Материал, түйреуіштер (Жалпы) | Stainless steel |
| Тығыздағыш материал (жалпы) | FPM |
| Кодтау (қоршаған орта жағдайлары) | A - standard |
| (Стандарттар мен ережелер) | 20 °C ±5 °C (cable, drag chain applications) |
| eCl@ss 5.1 (Жіктеулер) | 27061801 |
| eCl@ss 6.0 (Жіктеулер) | 27279200 |
| eCl@ss 7.0 (Жіктеулер) | 27279218 |
| eCl@ss 8.0 (Жіктеулер) | 27279218 |
| eCl@ss 9.0 (Жіктеулер) | 27060311 |
| Тұтқаның материалы (Жалпы) | PP |
| Стандартты белгілеу (материал) | M12 connector |
| Стандарттар/ережелер (Материалдар) | IEC 61076-2-101 |
| Байланыс тасымалдаушы материал (жалпы) | PP |
| Байланыс бетінің материалы (жалпы) | Ni/Au |
| Номиналды кернеу (қоршаған орта жағдайлары) | 30 V AC |
| Күй дисплейі (Қоршаған орта жағдайлары) | No |
| Кабель ұзындығы (негізгі коммерциялық деректер) | 60 m |
| Қорғаныс (стандарттар мен ережелер) | Braided copper wires |
| Кабель түрі (стандарттар мен ережелер) | PE-X black |
| Сым түстері (стандарттар мен ережелер) | white, brown, green, yellow, gray, pink, blue, red |
| Жеделдету (стандарттар мен ережелер) | 10 m/s² |
| Кабель салмағы (Стандарттар мен ережелер) | 81 kg/km |
| Ластану дәрежесі (қоршаған орта жағдайлары) | 3 |
| Галогенсіз (стандарттар мен ережелер) | in accordance with DIN VDE 0472 part 815 |
| Лауазым саны (қоршаған орта жағдайлары) | 8 |
| Жалпы өзгеріс (стандарттар мен ережелер) | 8 wires around filler to the core |
| Стандарттар/ережелер (Қоршаған орта жағдайлары) | M12 connector IEC 61076-2-101 |
| AWG сигнал желісі (стандарттар мен ережелер) | 24 |
| 40°C температурадағы номиналды ток (қоршаған орта жағдайлары) | 2 A |
| Жолды кесіп өту (стандарттар мен ережелер) | 10 m |
| Өту жылдамдығы (стандарттар мен ережелер) | 3 m/s |
| Қоршаған орта температурасы (жұмыс) (өлшемдері) | -40 °C ... 105 °C (Plug / socket) |
| Жалынға төзімділік (стандарттар мен ережелер) | According to DIN EN 60332-1-2 |
| Материал, толтырғыш (стандарттар мен ережелер) | PP yarn |
| Басқа қарсылық (Стандарттар мен ережелер) | Resistance to fuels according to IEC 60811, 168 h at 70°C |
| Мұнайға төзімділік (стандарттар мен ережелер) | According to DIN EN 60811-2-1, 168 h at 100°C |
| Кабельдік қысқартулар (Стандарттар мен ережелер) | Li2X2X-C-V1-2X |
| Өткізгіш материалы (стандарттар мен ережелер) | Bare Cu litz wires |
| Арнайы мүліктер (Стандарттар мен ережелер) | Inductance approx. 0.48 mH/km |
| Сынақ кернеуі, кабель (Стандарттар мен ережелер) | ≥ 3000 V AC (Spark test) |
| Жұмыс сыйымдылығы (стандарттар мен ережелер) | approx. 80 pF (core-core) |
| Өткізгіш кедергісі (Стандарттар мен ережелер) | ≤ 78 Ω/km (at 20 °C) |
| Оқшаулау кедергісі (Стандарттар мен ережелер) | ≥ 100 MΩ*km (at 20 °C) |
| Қалыңдығы, оқшаулағышы (стандарттар мен ережелер) | approx. 0.25 mm (Core insulation) |
| Сыртқы қабық, түсі (стандарттар мен ережелер) | black-gray RAL 7021 |
| Ішкі қабықтың қалыңдығы (Стандарттар мен ережелер) | approx. 0.5 mm |
| Материал, ішкі қабық (Стандарттар мен ережелер) | PE-X |
| Номиналды кернеу, кабель (Стандарттар мен ережелер) | ≤ 300 V AC |
| Сыртқы қабықтың қалыңдығы (стандарттар мен ережелер) | approx. 0.7 mm |
| Сыртқы қабық, материал (стандарттар мен ережелер) | PE-X |
| Өткізгіштің көлденең қимасы (стандарттар мен ережелер) | 8x 0.25 mm² |
| Оптикалық қалқан жабыны (Стандарттар мен ережелер) | 85 % |
| Иілу циклдарының саны (стандарттар мен ережелер) | 1000000 |
| Сынақ кернеуі Өзек/Қалқан (Стандарттар мен ережелер) | ≥ 1000 V AC (for 10 s) |
| Кабель түрі (қысқартылған атауы) (Стандарттар мен ережелер) | 28X |
| Сыртқы кабель диаметрі D (Стандарттар мен ережелер) | 7.25 mm ±0,3 mm |
| Материалдық өткізгіш оқшаулағышы (стандарттар мен ережелер) | PE-X |
| Бұрау ұзындығы, жалпы бұрау (Стандарттар мен ережелер) | 67 mm |
| Қоршаған орта температурасы (жұмыс істеу) (Стандарттар мен ережелер) | -40 °C ... 105 °C (cable, fixed installation) |
| Өткізгіш құрылымының сигнал желісі (стандарттар мен ережелер) | 32x 0.10 mm |
| Оқшаулауды қоса алғанда, өзек диаметрі (Стандарттар мен ережелер) | 1.17 mm ±0.02 mm |
| Минималды иілу радиусы, бекітілген орнату (Стандарттар мен ережелер) | 5 x D |
| Минималды иілу радиусы, икемді орнату (Стандарттар мен ережелер) | 10 x D |
| Минималды иілу радиусы, сүйреу тізбегін қолдану (Стандарттар мен ережелер) | 10 x D |
Өнім сипаттамасы
Sensor/actuator cable, 8-pole, halogen-free PE-X/PE-X, greyish black RAL 7021, shielded, M12 straight connector, coding: A, to M12 straight female, cable length: 60 m, for outdoor applications, with s
Негізгі ерекшеліктер
- Өнеркәсіптік деңгейдегі сапа
- RoHS талаптарына сәйкес
- CE сертификатталған
- 1 жыл кепілдік
Техникалық мәліметтер
Sensor/actuator cable, 8-position, PE-X/PE-X halogen-free, black-gray RAL 7021, shielded, cable length: 60 m, for outdoor applications, with high-grade steel knurl
