SAC-8P-M12MS/0,2-PUR/FS SH 2X8

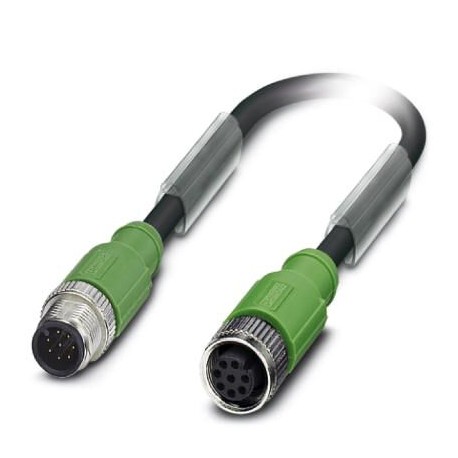

SAC-8P-M12MS/0,2-PUR/FS SH 2X8 1103877 PHOENIX CONTACT Sensor/actuator cable, 8-position, PUR halogen-free, ..
$0.00USD
3192 қолжетімді
Негізгі сипаттамалар
GTIN:4055626968988
Тапсырыс кілті:1103877
(Сызбалар):
Қаптау блогы:1
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| GTIN | 4055626968988 |
| Тапсырыс кілті | 1103877 |
| (Сызбалар) | |
| Қаптау блогы | 1 |
| (Өлшемдері) | 30 V DC |
| Кодтау (өлшемдер) | A - standard |
| Арнайы тариф нөмірі | 85444290 |
| Байланыс материалы (жалпы) | CuZn |
| Кабель ұзындығы (сызбалар) | 0.2 m |
| Материал, түйреуіштер (Жалпы) | Zinc die-cast, nickel-plated |
| Номиналды кернеу (өлшемдері) | 30 V AC |
| Тығыздағыш материал (жалпы) | NBR |
| Күй дисплейі (өлшемдер) | No |
| (Стандарттар мен ережелер) | -25 °C ... 80 °C (cable, flexible installation) |
| eCl@ss 9.0 (Жіктеулер) | 27060311 |
| Тұтқаның материалы (Жалпы) | TPU, hardly inflammable, self-extinguishing |
| Ластану дәрежесі (өлшемдері) | 3 |
| Лауазым саны (өлшемдері) | 8 |
| Асқын кернеу санаты (өлшемдері) | II |
| Байланыс тасымалдаушы материал (жалпы) | TPU GF |
| Байланыс бетінің материалы (жалпы) | Ni/Au |
| Оқшаулау кедергісі (өлшемдері) | ≥ 100 MΩ |
| Стандарттар/ережелер (өлшемдер) | M12 connector IEC 61076-2-101 |
| 40°C температурадағы номиналды ток (өлшемдері) | 2 A |
| Стандарттар/техникалық сипаттамалар (материал) | M12 connector IEC 61076-2-101 |
| Қорғаныс (стандарттар мен ережелер) | Tinned copper braided shield |
| Кабель түрі (стандарттар мен ережелер) | PUR halogen-free black |
| Сым түстері (стандарттар мен ережелер) | Brown, white, green, yellow, gray, pink, blue, red |
| Жеделдету (стандарттар мен ережелер) | 10 m/s² |
| Кабель салмағы (Стандарттар мен ережелер) | 53 kg/km |
| Галогенсіз (стандарттар мен ережелер) | in accordance with DIN VDE 0472 part 815 |
| UL AWM стилі (стандарттар мен ережелер) | 20549 / 10493 (80°C/300 V) |
| Жалпы өзгеріс (стандарттар мен ережелер) | 8 wires around filler to the core |
| Қорғаныш тізбегі/компоненті (өлшемдері) | unwired |
| AWG сигнал желісі (стандарттар мен ережелер) | 24 |
| Жолды кесіп өту (стандарттар мен ережелер) | 10 m |
| Өту жылдамдығы (стандарттар мен ережелер) | 3 m/s |
| Жалынға төзімділік (стандарттар мен ережелер) | in acc. with UL FT-2 |
| Басқа қарсылық (Стандарттар мен ережелер) | hydrolysis and microbe resistant |
| Кабельдік қысқартулар (Стандарттар мен ережелер) | LiF9YC11Y |
| Өткізгіш материалы (стандарттар мен ережелер) | Bare Cu litz wires |
| Арнайы мүліктер (Стандарттар мен ережелер) | Flexible cable conduit capable |
| Сынақ кернеуі, кабель (Стандарттар мен ережелер) | ≥ 3000 V AC (Spark test) |
| Өткізгіш кедергісі (Стандарттар мен ережелер) | ≤ 78 Ω/km (at 20 °C) |
| UL 94 (Жалпы) стандарты бойынша тұтанғыштық рейтингі | HB |
| UL 94 (материал) бойынша тұтанғыштық рейтингі | HB |
| Оқшаулау кедергісі (Стандарттар мен ережелер) | ≥ 1 GΩ*km (at 20 °C) |
| Қалыңдығы, оқшаулағышы (стандарттар мен ережелер) | approx. 0.2 mm |
| Сыртқы қабық, түсі (стандарттар мен ережелер) | black-gray RAL 7021 |
| Номиналды кернеу, кабель (Стандарттар мен ережелер) | ≤ 300 V AC |
| Сыртқы қабықтың қалыңдығы (стандарттар мен ережелер) | approx. 0.5 mm |
| Сыртқы қабық, материал (стандарттар мен ережелер) | PUR |
| Өткізгіштің көлденең қимасы (стандарттар мен ережелер) | 8x 0.25 mm² (Signal line) |
| Оптикалық қалқан жабыны (Стандарттар мен ережелер) | 85 % |
| Иілу циклдарының саны (стандарттар мен ережелер) | 2000000 |
| Сынақ кернеуі Өзек/Қалқан (Стандарттар мен ережелер) | ≥ 2000 V AC (for 60 s) |
| Кабель түрі (қысқартылған атауы) (Стандарттар мен ережелер) | PUR |
| Сыртқы кабель диаметрі D (Стандарттар мен ережелер) | 5.9 mm ±0.2 mm |
| Материалдық өткізгіш оқшаулағышы (стандарттар мен ережелер) | PP |
| Қоршаған орта температурасы (жұмыс істеу) (Стандарттар мен ережелер) | -40 °C ... 80 °C (cable, fixed installation) |
| Өткізгіш құрылымының сигнал желісі (стандарттар мен ережелер) | 32x 0.10 mm |
| Оқшаулауды қоса алғанда, өзек диаметрі (Стандарттар мен ережелер) | 1.17 mm ±0.02 mm |
| Өлшемдік сызба Тығын, M12 x 1, түзу, қорғалған (сызбалар) | |
| Минималды иілу радиусы, бекітілген орнату (Стандарттар мен ережелер) | 5 x D |
| Минималды иілу радиусы, икемді орнату (Стандарттар мен ережелер) | 10 x D |
| Минималды иілу радиусы, сүйреу тізбегін қолдану (Стандарттар мен ережелер) | 10 x D |
| Схема M12 ашасы мен M12 ұяшығының контактілерін тағайындау (сызбалар) | |
| Схемалық диаграмма M12 ұяшығының түйреуіш тағайындауы, 8 позалы, А-кодталған, аналық жағының көрінісі (сызбалар) |
Өнім сипаттамасы
Sensor/actuator cable, 8-pole, halogen-free PUR, greyish black RAL 7021, shielded, cable length: 0.2 m
Негізгі ерекшеліктер
- Өнеркәсіптік деңгейдегі сапа
- RoHS талаптарына сәйкес
- CE сертификатталған
- 1 жыл кепілдік
Техникалық мәліметтер
Dimensional drawingPlug, M12 x 1, straight, shielded
