SAC-5P-M12MS/ 8,0-PUR/M12FS SH

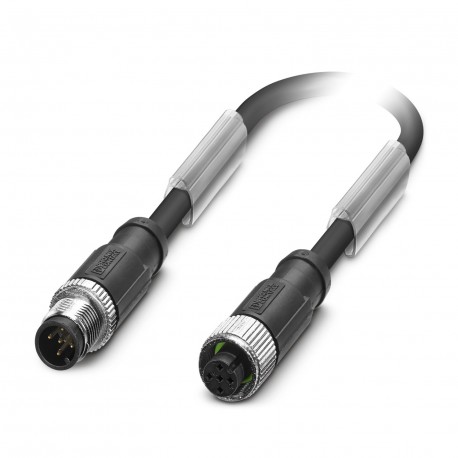

SAC-5P-M12MS/ 8,0-PUR/M12FS SH 1530838 PHOENIX CONTACT Sensor/actuator cable
$0.00USD
4676 қолжетімді
Негізгі сипаттамалар
:60 V DC
Түрі:Plug straight M12
Кодтау:A
Қорғалған:yes
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| 60 V DC | |
| Түрі | Plug straight M12 |
| Кодтау | A |
| Қорғалған | yes |
| Кабель түрі | PUR halogen-free black [PUR] |
| Қолданба | Standard |
| Кодтау түрі | A |
| Кабель ұзындығы | 8 m |
| Кабель салмағы | 43 kg/km |
| Галогенсіз | in accordance with DIN VDE 0472 part 815 |
| Өнім түрі | Sensor/actuator cable |
| UL AWM стилі | 20549 / 10493 (80°C/300 V) |
| Жалпы бұрылыс | 5 wires around filler to the core |
| Күйді көрсету | no |
| AWG сигнал желісі | 22 |
| Мақаланы қайта қарау | 11 |
| Байланыс материалы | CuSn |
| Жалынға төзімділік | in accordance with UL 758/1581 FT2 |
| Басқа қарсылық | Highly resistant to acids, alkaline solutions and solvents |
| Майға төзімділік | in accordance with DIN EN 60811-2-1 |
| Қатайту моменті | 0.4 Nm (M12 connector) |
| Өткізгіш материалы | Bare Cu litz wires |
| Номиналды ток IN | 4 A |
| Номиналды кернеу БҰ | 48 V AC |
| Бір сым, түрлі-түсті | brown, white, blue, black, gray |
| Арнайы мүліктер | Flexible cable conduit capable |
| Өлшемдік сурет | |
| Лауазым саны | 5 |
| Қорғау дәрежесі | IP67 |
| Кабель розеткаларының саны | 1 |
| Стандартты белгілеу | M12 connector |
| Оқшаулауға төзімділік | 70 GΩ*km (at 20 °C) |
| Қалыңдығы, оқшаулағышы | ≥ 0.21 mm |
| Сыртқы қабық, түсі | black-gray RAL 7021 |
| Номиналды кернеу, кабель | 300 V (at 20 °C) |
| Сыртқы қабық, материал | PUR |
| Күй дисплейі бар | No |
| Сынақ кернеуі Өзек/Өзек | 3000 V (at 20 °C) |
| Өткізгіштің көлденең қимасы | 5x 0.34 mm² (Signal line) |
| Сыртқы кабель диаметрі | 5.25 mm ±0.2 mm |
| Оптикалық қалқан жабыны | 80 % |
| Қалыңдығы, сыртқы қабығы | approx. 0.50 mm |
| Тасымалдаушы материалмен байланыс | TPU |
| Байланыс бетінің материалы | Ni/Au |
| Материалдық сым оқшаулағышы | PP |
| Стандарттар/техникалық сипаттамалар | IEC 61076-2-101 |
| Өткізгіштің максималды кедергісі | max. 57 Ω/km (at 20 °C) |
| Енгізу/шығару циклдары | ≥ 100 |
| Сым диаметрі, оқшаулағышымен бірге | 1.27 mm ±0.02 mm (Signal line) |
| Қоршаған орта температурасы (жұмыс) | -40 °C ... 80 °C (cable, fixed installation) |
| Өткізгіш құрылымының сигнал желісі | 42x 0.10 mm |
| Динамикалық жүктеме сыйымдылығы (иілу) | Max. bending cycles: 10000000, Bending radius: 52 mm, Traversing path: 10 m, Traversing rate: 3 m/s, Acceleration: 10 m/s² |
| Ең кіші иілу радиусы, бекітілген орнату | 26 mm |
| Ең кіші иілу радиусы, жылжымалы орнату | 52 mm (up to +60 °C) |
Өнім сипаттамасы
Sensor/actuator cable, 5-pole, halogen-free PUR, greyish black RAL 7021, shielded, M12 straight male connector, encoding: A, to M12 straight connection female, encoding: A, cable length: 8 m
Негізгі ерекшеліктер
- Өнеркәсіптік деңгейдегі сапа
- RoHS талаптарына сәйкес
- CE сертификатталған
- 1 жыл кепілдік
