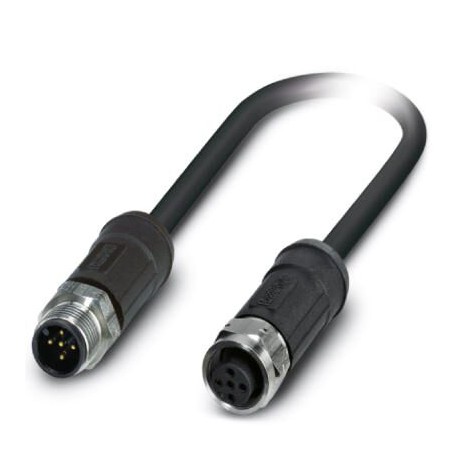

SAC-5P-M12MS/3,0-92X/M12FSSHOD
SAC-5P-M12MS/3,0-92X/M12FSSHOD 1422354 PHOENIX CONTACT Bus system cable SAC-5P-M12MS/3,0-92X/M12FSSHOD 14223..
$0.00USD
3600 қолжетімді
Негізгі сипаттамалар
GTIN:4055626300177
(Кабель):For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration”
Тапсырыс кілті:1422354
Қаптау блогы:1
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| GTIN | 4055626300177 |
| (Кабель) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Тапсырыс кілті | 1422354 |
| Қаптау блогы | 1 |
| (Өлшемдері) | -40 °C ... 85 °C (On sudden changes in temperature (according to IEC 60512-11-4)) |
| ETIM 6.0 (eCl@ss) | EC001855 |
| ETIM 7.0 (eCl@ss) | EC001855 |
| Қытай RoHS (кабель) | Environmentally Friendly Use Period = 50 |
| REAch SVHC (кабель) | |
| Арнайы тариф нөмірі | 85444290 |
| (Қоршаған орта жағдайлары) | DeviceNet™ |
| Байланыс материалы (жалпы) | CuSn |
| Материал, түйреуіштер (Жалпы) | Stainless steel |
| Тығыздағыш материал (жалпы) | FPM |
| Кодтау (қоршаған орта жағдайлары) | A - standard |
| (Стандарттар мен ережелер) | 55 Ω/km (Power) |
| eCl@ss 6.0 (Жіктеулер) | 27279200 |
| eCl@ss 7.0 (Жіктеулер) | 27279218 |
| eCl@ss 9.0 (Жіктеулер) | 27060311 |
| Тұтқаның материалы (Жалпы) | PP |
| Стандартты белгілеу (материал) | M12 connector |
| Стандарттар/ережелер (Материалдар) | IEC 61076-2-101 |
| Байланыс тасымалдаушы материал (жалпы) | PP |
| Байланыс бетінің материалы (жалпы) | Ni/Au |
| Номиналды кернеу (қоршаған орта жағдайлары) | 48 V AC |
| Күй дисплейі (Қоршаған орта жағдайлары) | No |
| Кабель ұзындығы (негізгі коммерциялық деректер) | 3 m |
| Қорғаныс (стандарттар мен ережелер) | Tinned copper braided shield |
| Кабель түрі (стандарттар мен ережелер) | CAN bus/DeviceNet™, black |
| Сым түстері (стандарттар мен ережелер) | Red-black, blue-white |
| Кабель салмағы (Стандарттар мен ережелер) | 70 kg/km |
| Ластану дәрежесі (қоршаған орта жағдайлары) | 3 |
| Галогенсіз (стандарттар мен ережелер) | yes |
| Лауазым саны (қоршаған орта жағдайлары) | 5 |
| UL AWM стилі (стандарттар мен ережелер) | 21281 (80°C/300 V) |
| Жалпы өзгеріс (стандарттар мен ережелер) | 2 pairs around a drain wire in the center to the core |
| Сигнал түрі/санаты (қоршаған орта жағдайлары) | CANopen® |
| Бұралған жұптар (стандарттар мен ережелер) | 2 cores to the pair |
| Оқшаулау кедергісі (қоршаған орта жағдайлары) | ≥ 100 MΩ |
| Сигналдың жұмыс уақыты (стандарттар мен ережелер) | 4.46 ns/m |
| Стандарттар/ережелер (Қоршаған орта жағдайлары) | M12 connector IEC 61076-2-101 |
| Толқындық кедергі (стандарттар мен ережелер) | 120 Ω ±12 Ω (f = 1 MHz) |
| AWG сигнал желісі (стандарттар мен ережелер) | 24 |
| Кабель құрылымы (стандарттар мен ережелер) | 2xAWG24/19+2xAWG22/19 |
| 40°C температурадағы номиналды ток (қоршаған орта жағдайлары) | 4 A |
| AWG қуат көзі (стандарттар мен ережелер) | 22 |
| Қоршаған орта температурасы (жұмыс) (өлшемдері) | -40 °C ... 105 °C (Plug / socket) |
| Жалынға төзімділік (стандарттар мен ережелер) | According to IEC 60332-3-25 (Cat. D) |
| Басқа қарсылық (Стандарттар мен ережелер) | UV resistant |
| Мұнайға төзімділік (стандарттар мен ережелер) | yes |
| Кабельдік қысқартулар (Стандарттар мен ережелер) | LI2XCHX02XS |
| Өткізгіш материалы (стандарттар мен ережелер) | Tin-plated Cu litz wires |
| Жұмыс сыйымдылығы (стандарттар мен ережелер) | 39.8 nF (at 1 kHz, core/core) |
| Өткізгіш кедергісі (Стандарттар мен ережелер) | 90 Ω/km (Signal) |
| UL 94 (Жалпы) стандарты бойынша тұтанғыштық рейтингі | V0 |
| Енгізу/шығару циклдары (Қоршаған орта жағдайлары) | ≥ 100 |
| UL 94 (материал) бойынша тұтанғыштық рейтингі | V0 |
| Оқшаулау кедергісі (Стандарттар мен ережелер) | ≥ 200 MΩ*km (at 20 °C) |
| Қорғаныш тізбегі/компоненті (қоршаған орта жағдайлары) | unwired |
| Қалыңдығы, оқшаулағышы (стандарттар мен ережелер) | 0.6 mm (Signal) |
| Сыртқы қабық, түсі (стандарттар мен ережелер) | black |
| Номиналды кернеу, кабель (Стандарттар мен ережелер) | ≤ 300 V |
| Сыртқы қабықтың қалыңдығы (стандарттар мен ережелер) | 1.15 mm |
| Сыртқы қабық, материал (стандарттар мен ережелер) | FRNC |
| Сынақ кернеуі Өзек/Өзек (Стандарттар мен ережелер) | 2000 V (50 Hz, 1 min.) |
| Жұптық қорғаныс түрі (Стандарттар мен ережелер) | Aluminum-lined foil |
| Өткізгіштің көлденең қимасы (стандарттар мен ережелер) | 2x 0.25 mm² (Signal) |
| Оптикалық қалқан жабыны (Стандарттар мен ережелер) | 70 % |
| Сынақ кернеуі Өзек/Қалқан (Стандарттар мен ережелер) | 2000 V (50 Hz, 1 min.) |
| Кабель түрі (қысқартылған атауы) (Стандарттар мен ережелер) | 92X |
| Сыртқы кабель диаметрі D (Стандарттар мен ережелер) | 6.9 mm ±0,3 mm |
| Материалдық өткізгіш оқшаулағышы (стандарттар мен ережелер) | PE |
| Қоршаған орта температурасы (жұмыс істеу) (Стандарттар мен ережелер) | -40 °C ... 105 °C |
| Өткізгіш құрылымының сигнал желісі (стандарттар мен ережелер) | 19x 0.13 mm |
| Оқшаулауды қоса алғанда, өзек диаметрі (Стандарттар мен ережелер) | 1.9 mm (Signal) |
| Өткізгіш құрылымы, кернеумен жабдықтау (стандарттар мен ережелер) | 19x 0.16 mm |
| Минималды иілу радиусы, бекітілген орнату (Стандарттар мен ережелер) | 5 x D |
| Минималды иілу радиусы, икемді орнату (Стандарттар мен ережелер) | 10 x D |
Өнім сипаттамасы
Bus System Cable, CANopen®, DeviceNet™, 5-pole halogen-free, shielded, M12 straight connector, encoding: A, to M12 straight female, coding: A, cable length: 3 m, for outdoor applications, with stainle
Негізгі ерекшеліктер
- Өнеркәсіптік деңгейдегі сапа
- RoHS талаптарына сәйкес
- CE сертификатталған
- 1 жыл кепілдік
Техникалық мәліметтер
Bus system cable, CANopen®, DeviceNet™, 5-position, FRNC halogen-free, black, shielded, Plug straight M12, A-coded, on Socket straight M12, A-coded, cable length: 3 m, for outdoor applications, with high-grade steel knurl
