Қоймада Танымал өнім
SAC-5P-3,0-PVC/M12FSB

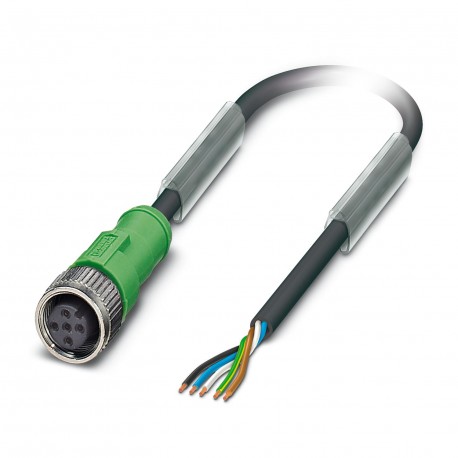

SAC-5P-3,0-PVC/M12FSB 1087306 PHOENIX CONTACT Sensor/actuator cable, 5-position, PVC, black RAL 9005, free c..
$0.00USD
3601 қолжетімді
Негізгі сипаттамалар
GTIN:4055626883762
Тапсырыс кілті:1087306
(Сызбалар):
Қаптау блогы:1
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| GTIN | 4055626883762 |
| Тапсырыс кілті | 1087306 |
| (Сызбалар) | |
| Қаптау блогы | 1 |
| (Өлшемдері) | 60 V DC |
| Кодтау (өлшемдер) | B - inverse |
| Арнайы тариф нөмірі | 85444290 |
| Байланыс материалы (жалпы) | CuSn |
| Кабель ұзындығы (сызбалар) | 3 m |
| Материал, түйреуіштер (Жалпы) | Zinc die-cast, nickel-plated |
| Номиналды кернеу (өлшемдері) | 48 V AC |
| Тығыздағыш материал (жалпы) | NBR |
| Күй дисплейі (өлшемдер) | No |
| (Стандарттар мен ережелер) | -25 °C ... 80 °C (cable, flexible installation) |
| eCl@ss 9.0 (Жіктеулер) | 27060311 |
| Тұтқаның материалы (Жалпы) | TPU, hardly inflammable, self-extinguishing |
| Ластану дәрежесі (өлшемдері) | 3 |
| Лауазым саны (өлшемдері) | 5 |
| Асқын кернеу санаты (өлшемдері) | II |
| Байланыс тасымалдаушы материал (жалпы) | TPU GF |
| Байланыс бетінің материалы (жалпы) | Ni/Au |
| Стандарттар/ережелер (өлшемдер) | M12 connector IEC 61076-2-101 |
| 40°C температурадағы номиналды ток (өлшемдері) | 4 A |
| Стандарттар/техникалық сипаттамалар (материал) | M12 connector IEC 61076-2-101 |
| Кабель түрі (стандарттар мен ережелер) | PVC black |
| Сым түстері (стандарттар мен ережелер) | brown, white, blue, black, green-yellow |
| Кабель салмағы (Стандарттар мен ережелер) | 51 kg/km |
| Енгізу/шығару циклдары (Өлшемдері) | ≥ 100 |
| UL AWM стилі (стандарттар мен ережелер) | 2464 / 1729 (80°C/300 V) |
| Жалпы өзгеріс (стандарттар мен ережелер) | 5 wires around filler to the core |
| Қорғаныш тізбегі/компоненті (өлшемдері) | unwired |
| AWG сигнал желісі (стандарттар мен ережелер) | 22 |
| Жалынға төзімділік (стандарттар мен ережелер) | As per UL-Style 2464 |
| Кабельдік қысқартулар (Стандарттар мен ережелер) | LiYY |
| Өткізгіш материалы (стандарттар мен ережелер) | Bare Cu litz wires |
| Сынақ кернеуі, кабель (Стандарттар мен ережелер) | ≥ 3000 V |
| Өткізгіш кедергісі (Стандарттар мен ережелер) | max. 57 Ω/km (at 20 °C) |
| UL 94 (Жалпы) стандарты бойынша тұтанғыштық рейтингі | HB |
| UL 94 (материал) бойынша тұтанғыштық рейтингі | HB |
| Оқшаулау кедергісі (Стандарттар мен ережелер) | ≥ 200 MΩ*km (at 20 °C) |
| Қалыңдығы, оқшаулағышы (стандарттар мен ережелер) | ≥ 0.23 mm (Core insulation) |
| Сыртқы қабық, түсі (стандарттар мен ережелер) | black RAL 9005 |
| Номиналды кернеу, кабель (Стандарттар мен ережелер) | ≤ 300 V |
| Сыртқы қабықтың қалыңдығы (стандарттар мен ережелер) | ≥ 0.76 mm |
| Сыртқы қабық, материал (стандарттар мен ережелер) | PVC |
| Өткізгіштің көлденең қимасы (стандарттар мен ережелер) | 5x 0.34 mm² (Signal line) |
| Кабель түрі (қысқартылған атауы) (Стандарттар мен ережелер) | PVC |
| Сыртқы кабель диаметрі D (Стандарттар мен ережелер) | 5 mm ±0.15 mm |
| Өлшемді сурет M12 x 1 ұяшық, түзу (Сызбалар) | |
| Материалдық өткізгіш оқшаулағышы (стандарттар мен ережелер) | PVC |
| Қоршаған орта температурасы (жұмыс істеу) (Стандарттар мен ережелер) | -40 °C ... 80 °C (cable, fixed installation) |
| Өткізгіш құрылымының сигнал желісі (стандарттар мен ережелер) | 19x 0.15 mm |
| Оқшаулауды қоса алғанда, өзек диаметрі (Стандарттар мен ережелер) | 1.26 mm ±0.05 mm |
| Минималды иілу радиусы, бекітілген орнату (Стандарттар мен ережелер) | 5 x D |
| Минималды иілу радиусы, икемді орнату (Стандарттар мен ережелер) | 10 x D |
| Схемалық диаграмма M12 ұяшығының түйреуіш тағайындауы, 5 позалы, B-кодталған, аналық жағы (сызбалар) |
Өнім сипаттамасы
Sensor/actuator cable, 5-pole, PVC, black RAL 9005, free cable end, to Straight connection female M12, coding: B, cable length: 3 m
Негізгі ерекшеліктер
- Өнеркәсіптік деңгейдегі сапа
- RoHS талаптарына сәйкес
- CE сертификатталған
- 1 жыл кепілдік
Техникалық мәліметтер
Dimensional drawingM12 x 1 socket, straight
Өнім құжаттары
Техникалық сипаттама
Техникалық сипаттамалар және өнімділік деректері
Пайдаланушы нұсқаулығы
Орнату және пайдалану нұсқаулығы
