SAC-4P-M12MRS/1,5-PUR PE

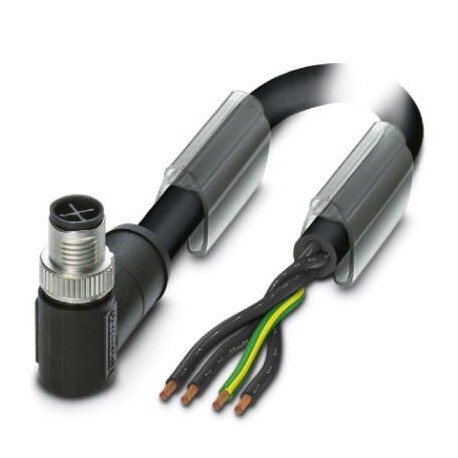

SAC-4P-M12MRS/1,5-PUR PE 1082298 PHOENIX CONTACT Power cable, 4-position, PUR halogen-free, black-gray RAL 7..
$0.00USD
3130 қолжетімді
Негізгі сипаттамалар
GTIN:4055626812823
(Кабель):For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration”
Тапсырыс кілті:1082298
(Сызбалар):
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| GTIN | 4055626812823 |
| (Кабель) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Тапсырыс кілті | 1082298 |
| (Сызбалар) | |
| Қаптау блогы | 1 |
| (Өлшемдері) | IP67 |
| Қытай RoHS (кабель) | Environmentally Friendly Use Period = 50 |
| REAch SVHC (кабель) | |
| Арнайы тариф нөмірі | 85444290 |
| Байланыс материалы (жалпы) | CuZn |
| Кабель ұзындығы (сызбалар) | 1.5 m |
| Материал, түйреуіштер (Жалпы) | Zinc die-cast, nickel-plated |
| Кодтау (қоршаған орта жағдайлары) | S power |
| Айналдыру моменті (қоршаған орта жағдайлары) | 0.4 Nm (M12 connector) |
| (Стандарттар мен ережелер) | -30 °C ... 80 °C (cable, flexible installation) |
| eCl@ss 9.0 (Жіктеулер) | 27060311 |
| Тұтқаның материалы (Жалпы) | PP |
| Қорғаныс дәрежесі (өлшемдері) | IP65 |
| Байланыс тасымалдаушы материал (жалпы) | PA |
| Байланыс бетінің материалы (жалпы) | Ni/Au |
| Номиналды кернеу (қоршаған орта жағдайлары) | 690 V AC |
| Стандарттар/техникалық сипаттамалар (материал) | M12 connector IEC 61076-2-111 |
| Күй дисплейі (Қоршаған орта жағдайлары) | No |
| Кабель түрі (стандарттар мен ережелер) | PUR halogen-free black |
| Түсті тұтқа аймағы (қоршаған орта жағдайлары) | black |
| Сым түстері (стандарттар мен ережелер) | Black 1, black 2, black 3, green/yellow |
| Жеделдету (стандарттар мен ережелер) | 10 m/s² |
| Кабель салмағы (Стандарттар мен ережелер) | 114 kg/km |
| Ластану дәрежесі (қоршаған орта жағдайлары) | 3 |
| Галогенсіз (стандарттар мен ережелер) | in accordance with DIN VDE 0472 part 815 |
| Лауазым саны (қоршаған орта жағдайлары) | 4 |
| UL AWM стилі (стандарттар мен ережелер) | 20234 / 10492 (80°C/1000 V) |
| Жалпы өзгеріс (стандарттар мен ережелер) | 4 wires, twisted |
| Асқын кернеу санаты (қоршаған орта жағдайлары) | III |
| Оқшаулау кедергісі (қоршаған орта жағдайлары) | ≥ 100 MΩ |
| Стандарттар/ережелер (Қоршаған орта жағдайлары) | M12 connector IEC 61076-2-111 |
| 40°C температурадағы номиналды ток (қоршаған орта жағдайлары) | 12 A |
| Жолды кесіп өту (стандарттар мен ережелер) | 10 m |
| Өту жылдамдығы (стандарттар мен ережелер) | 3 m/s |
| AWG қуат көзі (стандарттар мен ережелер) | 16 |
| Қоршаған орта температурасы (жұмыс) (өлшемдері) | -25 °C ... 85 °C (Plug / socket) |
| Жалынға төзімділік (стандарттар мен ережелер) | According to UL 758/1581 (Cable Flame) |
| Басқа қарсылық (Стандарттар мен ережелер) | Hydrolysis and microbe resistant as per VDE 0282 section 10 |
| Мұнайға төзімділік (стандарттар мен ережелер) | According to DIN EN 60811-2-1, 168 h at 100°C |
| Кабельдік қысқартулар (Стандарттар мен ережелер) | Li9YV1-11Y |
| Өткізгіш материалы (стандарттар мен ережелер) | Bare Cu litz wires |
| Сынақ кернеуі, кабель (Стандарттар мен ережелер) | ≥ 10000 V AC (Spark test) |
| Өткізгіш кедергісі (Стандарттар мен ережелер) | ≤ 13 Ω/km (at 20 °C) |
| UL 94 (Жалпы) стандарты бойынша тұтанғыштық рейтингі | V0 |
| Енгізу/шығару циклдары (Қоршаған орта жағдайлары) | > 100 |
| UL 94 (материал) бойынша тұтанғыштық рейтингі | V0 |
| Оқшаулау кедергісі (Стандарттар мен ережелер) | ≥ 1 GΩ*km (at 20 °C) |
| Қорғаныш тізбегі/компоненті (қоршаған орта жағдайлары) | unwired |
| Қалыңдығы, оқшаулағышы (стандарттар мен ережелер) | ≥ 0.36 mm |
| Сыртқы қабық, түсі (стандарттар мен ережелер) | black-gray RAL 7021 |
| Номиналды кернеу, кабель (Стандарттар мен ережелер) | ≤ 1000 V AC |
| Сыртқы қабықтың қалыңдығы (стандарттар мен ережелер) | approx. 1.3 mm |
| Сыртқы қабық, материал (стандарттар мен ережелер) | PUR |
| Өткізгіштің көлденең қимасы (стандарттар мен ережелер) | 4x 1.5 mm² |
| Иілу циклдарының саны (стандарттар мен ережелер) | 2000000 |
| Кабель түрі (қысқартылған атауы) (Стандарттар мен ережелер) | PUR |
| Сыртқы кабель диаметрі D (Стандарттар мен ережелер) | 8.8 mm ±0.25 mm |
| Өлшемдік сурет M12 x 1 бұрышты аталық тығын (сызбалар) | |
| Материалдық өткізгіш оқшаулағышы (стандарттар мен ережелер) | PP |
| Бұрау ұзындығы, жалпы бұрау (Стандарттар мен ережелер) | 93 mm |
| Қоршаған орта температурасы (жұмыс істеу) (Стандарттар мен ережелер) | -50 °C ... 80 °C (cable, fixed installation) |
| Оқшаулауды қоса алғанда, өзек диаметрі (Стандарттар мен ережелер) | 2.45 mm ±0.05 mm |
| Өткізгіш құрылымы, кернеумен жабдықтау (стандарттар мен ережелер) | 78x 0.15 mm |
| Минималды иілу радиусы, бекітілген орнату (Стандарттар мен ережелер) | 5 x D |
| Минималды иілу радиусы, икемді орнату (Стандарттар мен ережелер) | 10 x D |
| Минималды иілу радиусы, сүйреу тізбегін қолдану (Стандарттар мен ережелер) | 10 x D |
| Схемалық диаграмма M12 аша түйреуішін тағайындау, 4 позалы, S-кодталған, ашаның бүйірлік көрінісі (сызбалар) |
Өнім сипаттамасы
Power cable, 4-pole halogen-free, M12 angled connector, coding: S, to free cable end, cable length: 1.5 m, for alternating current up to 12 A/690 V
Негізгі ерекшеліктер
- Өнеркәсіптік деңгейдегі сапа
- RoHS талаптарына сәйкес
- CE сертификатталған
- 1 жыл кепілдік
Техникалық мәліметтер
Dimensional drawingM12 x 1 male plug, angled
