SAC-4P-10,0-110/M12FRT

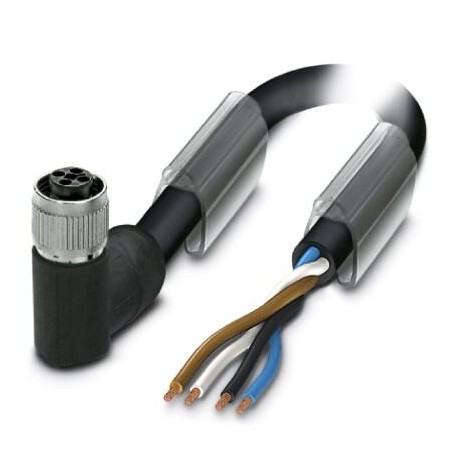

SAC-4P-10,0-110/M12FRT 1089987 PHOENIX CONTACT Power cable, 4-position, PVC, black-gray RAL 7021, Socket ang..
$0.00USD
4612 қолжетімді
Негізгі сипаттамалар
GTIN:4055626898636
(Кабель):For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration”
Тапсырыс кілті:1089987
(Сызбалар):
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| GTIN | 4055626898636 |
| (Кабель) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Тапсырыс кілті | 1089987 |
| (Сызбалар) | |
| Каталог беті | Page 291 (C-2-2019) |
| Қаптау блогы | 1 pc |
| (Өлшемдері) | IP67 |
| Шыққан елі | PL (Poland) |
| ETIM 5.0 (eCl@ss) | EC001855 |
| ETIM 6.0 (eCl@ss) | EC001855 |
| ETIM 7.0 (eCl@ss) | EC001855 |
| Қытай RoHS (кабель) | Environmentally Friendly Use Period = 50 |
| REAch SVHC (кабель) | |
| Арнайы тариф нөмірі | 85444290 |
| Байланыс материалы (жалпы) | CuZn |
| Кабель ұзындығы (сызбалар) | 10 m |
| Материал, түйреуіштер (Жалпы) | Zinc die-cast, nickel-plated |
| Кодтау (қоршаған орта жағдайлары) | T power |
| (Стандарттар мен ережелер) | -20 °C ... 80 °C (cable, flexible installation) |
| eCl@ss 6.0 (Жіктеулер) | 27279200 |
| eCl@ss 7.0 (Жіктеулер) | 27279218 |
| eCl@ss 8.0 (Жіктеулер) | 27279218 |
| eCl@ss 9.0 (Жіктеулер) | 27060311 |
| Тұтқаның материалы (Жалпы) | PP |
| Қорғаныс дәрежесі (өлшемдері) | IP65 |
| Байланыс тасымалдаушы материал (жалпы) | PA |
| Байланыс бетінің материалы (жалпы) | Ni/Au |
| Номиналды кернеу (қоршаған орта жағдайлары) | 63 V DC |
| Стандарттар/техникалық сипаттамалар (материал) | M12 connector IEC 61076-2-111 |
| Күй дисплейі (Қоршаған орта жағдайлары) | No |
| Бір дана салмағы (қаптаманы қоспағанда) | 0.000 g |
| Кабель түрі (стандарттар мен ережелер) | PVC black |
| Сым түстері (стандарттар мен ережелер) | brown, white, blue, black |
| Жеделдету (стандарттар мен ережелер) | 10 m/s² |
| Ластану дәрежесі (қоршаған орта жағдайлары) | 3 |
| Лауазым саны (қоршаған орта жағдайлары) | 4 |
| UL AWM стилі (стандарттар мен ережелер) | 20233 / 10493 (80°C/300 V) |
| Асқын кернеу санаты (қоршаған орта жағдайлары) | III |
| Оқшаулау кедергісі (қоршаған орта жағдайлары) | ≥ 100 MΩ |
| Стандарттар/ережелер (Қоршаған орта жағдайлары) | M12 connector IEC 61076-2-111 |
| 40°C температурадағы номиналды ток (қоршаған орта жағдайлары) | 12 A |
| Жолды кесіп өту (стандарттар мен ережелер) | 10 m |
| Өту жылдамдығы (стандарттар мен ережелер) | 3 m/s |
| AWG қуат көзі (стандарттар мен ережелер) | 16 |
| Қоршаған орта температурасы (жұмыс) (өлшемдері) | -25 °C ... 85 °C (Plug / socket) |
| Жалынға төзімділік (стандарттар мен ережелер) | According to UL 758/1581 (Cable Flame) |
| Мұнайға төзімділік (стандарттар мен ережелер) | According to DIN EN 60811-404, 168 h at 60 °C |
| Өткізгіш материалы (стандарттар мен ережелер) | Bare Cu litz wires |
| Сынақ кернеуі, кабель (Стандарттар мен ережелер) | ≥ 3000 V AC (Spark test) |
| Өткізгіш кедергісі (Стандарттар мен ережелер) | ≤ 13 Ω/km (at 20 °C) |
| UL 94 (Жалпы) стандарты бойынша тұтанғыштық рейтингі | V0 |
| Енгізу/шығару циклдары (Қоршаған орта жағдайлары) | > 100 |
| UL 94 (материал) бойынша тұтанғыштық рейтингі | V0 |
| Оқшаулау кедергісі (Стандарттар мен ережелер) | ≥ 1 GΩ*km (at 20 °C) |
| Қорғаныш тізбегі/компоненті (қоршаған орта жағдайлары) | unwired |
| Қалыңдығы, оқшаулағышы (стандарттар мен ережелер) | ≥ 0.25 mm |
| Сыртқы қабық, түсі (стандарттар мен ережелер) | black-gray RAL 7021 |
| Номиналды кернеу, кабель (Стандарттар мен ережелер) | ≤ 300 V AC |
| Сыртқы қабықтың қалыңдығы (стандарттар мен ережелер) | approx. 1.3 mm |
| Сыртқы қабық, материал (стандарттар мен ережелер) | PVC |
| Өткізгіштің көлденең қимасы (стандарттар мен ережелер) | 4x 1.5 mm² |
| Өлшемдік сызба M12 x 1 ұясы, бұрышты (сызбалар) | |
| Иілу циклдарының саны (стандарттар мен ережелер) | 2000000 |
| Кабель түрі (қысқартылған атауы) (Стандарттар мен ережелер) | 110 |
| Сыртқы кабель диаметрі D (Стандарттар мен ережелер) | 7.55 mm ±0.25 mm |
| Материалдық өткізгіш оқшаулағышы (стандарттар мен ережелер) | PVC |
| Қоршаған орта температурасы (жұмыс істеу) (Стандарттар мен ережелер) | -40 °C ... 80 °C (cable, fixed installation) |
| Оқшаулауды қоса алғанда, өзек диаметрі (Стандарттар мен ережелер) | 2.35 mm ±0.05 mm |
| Өткізгіш құрылымы, кернеумен жабдықтау (стандарттар мен ережелер) | 78x 0.15 mm |
| Минималды иілу радиусы, бекітілген орнату (Стандарттар мен ережелер) | 5 x D |
| Минималды иілу радиусы, икемді орнату (Стандарттар мен ережелер) | 10 x D |
| Минималды иілу радиусы, сүйреу тізбегін қолдану (Стандарттар мен ережелер) | 10 x D |
| Схемалық диаграмма M12 ұяшығының түйреуіш тағайындауы, 4 позалы, Т-кодталған, ұяшықтың бүйірлік көрінісі (сызбалар) |
Өнім сипаттамасы
Power cable, 4-pole, free cable end, to Female angled M12, coding: T, cable length: 10 m, for direct current up to 12 A/63 V
Негізгі ерекшеліктер
- Өнеркәсіптік деңгейдегі сапа
- RoHS талаптарына сәйкес
- CE сертификатталған
- 1 жыл кепілдік
Техникалық мәліметтер
Dimensional drawingM12 x 1 socket, angled
