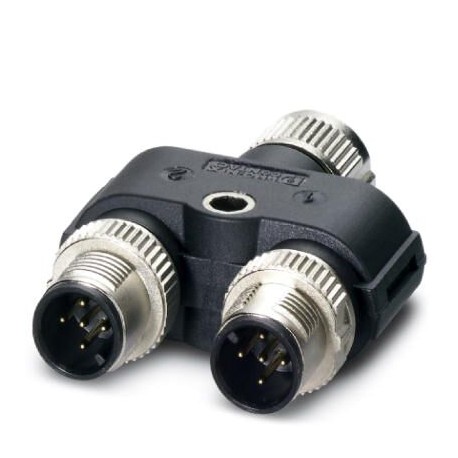

SAC-2PY-F/0,5/910-PURMS SH VAT
SAC-2PY-F/0,5/910-PURMS SH VAT 1413147 PHOENIX CONTACT Y distributor SAC-2PY-F/0,5/910-PURMS SH VAT 1413147
$0.00USD
3517 қолжетімді
Негізгі сипаттамалар
GTIN:4046356989824
Тапсырыс кілті:1413147
Қаптау блогы:1
(Өлшемдері):-5 °C ... 75 °C (cable, flexible installation)
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| GTIN | 4046356989824 |
| Тапсырыс кілті | 1413147 |
| Қаптау блогы | 1 |
| (Өлшемдері) | -5 °C ... 75 °C (cable, flexible installation) |
| (PROFIBUS [910]) | -25 °C ... 80 °C (cable, flexible installation) |
| ETIM 5.0 (eCl@ss) | EC002062 |
| ETIM 6.0 (eCl@ss) | EC002925 |
| ETIM 7.0 (eCl@ss) | EC002925 |
| БҰҰ СПСК 13.2 (ETIM) | 31251501 |
| Арнайы тариф нөмірі | 85444290 |
| (Қоршаған орта жағдайлары) | 60 V DC |
| Кабель түрі (PROFIBUS [910]) | PUR halogen-free black |
| (Стандарттар мен ережелер) | ≤ 70 °C (cable, drag chain applications) |
| Сым түстері (PROFIBUS [910]) | brown, blue, black |
| eCl@ss 5.1 (Жіктеулер) | 27061800 |
| eCl@ss 6.0 (Жіктеулер) | 27279200 |
| eCl@ss 7.0 (Жіктеулер) | 27440104 |
| eCl@ss 8.0 (Жіктеулер) | 27440104 |
| eCl@ss 9.0 (Жіктеулер) | 27440106 |
| Үдеу (PROFIBUS [910]) | 10 m/s² |
| Кабель салмағы (PROFIBUS [910]) | 23 kg/km |
| Галогенсіз (PROFIBUS [910]) | in accordance with DIN VDE 0472 part 815 |
| UL AWM стилі (PROFIBUS [910]) | 20549 |
| Жалпы бұрылыс (PROFIBUS [910]) | 3 wires, twisted |
| (PUR галогенсіз қара [PUR]) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Иілу радиусы (PROFIBUS [910]) | 44 mm |
| AWG сигнал желісі (PROFIBUS [910]) | 22 |
| Жолды кесіп өту (PROFIBUS [910]) | 10 m |
| Жүріп өту жылдамдығы (PROFIBUS [910]) | 3 m/s |
| Жалынға төзімділік (PROFIBUS [910]) | in accordance with UL 758/1581 FT2 |
| Басқа төзімділік (PROFIBUS [910]) | Highly resistant to acids, alkaline solutions and solvents |
| Номиналды кернеу (қоршаған орта жағдайлары) | 48 V AC |
| Майға төзімділік (PROFIBUS [910]) | in accordance with DIN EN 60811-2-1 |
| Өткізгіш материал (PROFIBUS [910]) | Bare Cu litz wires |
| Арнайы мүліктер (PROFIBUS [910]) | Flexible cable conduit capable |
| Стандартты белгілеу (Жалпы деректер) | M12 connector |
| Стандарттар/ережелер (Жалпы деректер) | IEC 61076-2-101 |
| Сынақ кернеуі, кабель (PROFIBUS [910]) | ≥ 3000 V |
| Өткізгіш кедергісі (PROFIBUS [910]) | max. 58 Ω/km (at 20 °C) |
| Байланыс материалы (қоршаған орта жағдайлары) | CuSn |
| Кабель ұзындығы (негізгі коммерциялық деректер) | 0.5 m |
| Қорғаныс (стандарттар мен ережелер) | Plastic-coated aluminum foil, tinned copper braided shield |
| Кабель түрі (стандарттар мен ережелер) | PROFIBUS |
| Оқшаулауға төзімділік (PROFIBUS [910]) | ≥ 100 GΩ*km (at 20 °C) |
| Қалыңдығы, оқшаулағышы (PROFIBUS [910]) | ≥ 0.21 mm (Core insulation) |
| Әлсіреу (стандарттар мен ережелер) | ≤ 0.049 dB/m (at 16 MHz) |
| Сыртқы қабық, түсі (PROFIBUS [910]) | black-gray RAL 7021 |
| Номиналды кернеу, кабель (PROFIBUS [910]) | ≤ 300 V |
| Сыртқы қабық, материал (PROFIBUS [910]) | PUR |
| Сым түстері (стандарттар мен ережелер) | Red, green |
| Жеделдету (стандарттар мен ережелер) | 3 m/s² |
| Кабель салмағы (Стандарттар мен ережелер) | 90 kg/km |
| Өткізгіштің көлденең қимасы (PROFIBUS [910]) | 3x 0.34 mm² (Signal line) |
| Ластану дәрежесі (қоршаған орта жағдайлары) | 3 |
| Галогенсіз (стандарттар мен ережелер) | in accordance with DIN VDE 0472 part 815 |
| Лауазым саны (қоршаған орта жағдайлары) | 4 |
| UL AWM стилі (стандарттар мен ережелер) | 21198 (80°C/300 V) |
| Қытай RoHS (PUR галогенсіз қара [PUR]) | Environmentally Friendly Use Period = 50 |
| Иілу циклдерінің саны (PROFIBUS [910]) | 10000000 |
| Жалпы өзгеріс (стандарттар мен ережелер) | 2 cores with 2 fillers to the core |
| Асқын кернеу санаты (қоршаған орта жағдайлары) | II |
| REAch SVHC (PUR галогенсіз қара [PUR]) | Lead 7439-92-1 |
| Иілу радиусы (стандарттар мен ережелер) | 65 mm |
| Кабель сыйымдылығы (стандарттар мен ережелер) | nom. 30 pF/m |
| Кабель түрі (қысқартылған) (PROFIBUS [910]) | PUR |
| Сыртқы кабель диаметрі D (PROFIBUS [910]) | 3.85 mm ±0.15 mm |
| Стандарттар/ережелер (Қоршаған орта жағдайлары) | M12 connector IEC 61076-2-101 |
| Толқындық кедергі (стандарттар мен ережелер) | 150 Ω ±10 % (3 MHz ... 20 MHz) |
| AWG сигнал желісі (стандарттар мен ережелер) | 24 |
| Кабель құрылымы (стандарттар мен ережелер) | 1x2xAWG24/19 |
| 40°C температурадағы номиналды ток (қоршаған орта жағдайлары) | 4 A |
| Жолды кесіп өту (стандарттар мен ережелер) | 4.5 m |
| Өту жылдамдығы (стандарттар мен ережелер) | 3 m/s |
| Қоршаған орта температурасы (жұмыс) (өлшемдері) | -25 °C ... 90 °C (Plug / socket) |
| Жалынға төзімділік (стандарттар мен ережелер) | UL 1581, Sec. 1060 (FT-1) |
| Материал, толтырғыш (стандарттар мен ережелер) | PP |
| Басқа қарсылық (Стандарттар мен ережелер) | Low adhesion |
| Байланыс тасымалдаушы материал (қоршаған орта жағдайлары) | TPU GF |
| Байланыс бетінің материалы (қоршаған орта жағдайлары) | Ni/Au |
| Өткізгіш материалы (стандарттар мен ережелер) | Tin-plated Cu litz wires |
| Өткізгіш оқшаулағыш материал (PROFIBUS [910]) | PP |
| Қоршаған орта температурасы (жұмыс) (PROFIBUS [910]) | -40 °C ... 80 °C (cable, fixed installation) |
| Өткізгіш кедергісі (Стандарттар мен ережелер) | ≤ 78.6 Ω/km |
| Өткізгіш құрылымының сигнал желісі (PROFIBUS [910]) | 42x 0.10 mm |
| Сигнал түрі/санаты (стандарттар мен ережелер) | PROFIBUS |
| Оқшаулау кедергісі (Стандарттар мен ережелер) | ≥ 5 GΩ*km |
| Сыртқы қабық, түсі (стандарттар мен ережелер) | violet RAL 4001 |
| Номиналды кернеу, кабель (Стандарттар мен ережелер) | 30 V |
| Сыртқы қабық, материал (стандарттар мен ережелер) | PUR |
| Сынақ кернеуі Өзек/Өзек (Стандарттар мен ережелер) | 1500 V (50 Hz, 1 min.) |
| Өткізгіштің көлденең қимасы (стандарттар мен ережелер) | 2x 0.25 mm² (Signal line) |
| Оқшаулауды қоса алғанда, өзек диаметрі (PROFIBUS [910]) | 1.27 mm ±0.02 mm (Signal line) |
| Оптикалық қалқан жабыны (Стандарттар мен ережелер) | 85 % |
| Иілу циклдарының саны (стандарттар мен ережелер) | 4000000 |
| Сынақ кернеуі Өзек/Қалқан (Стандарттар мен ережелер) | 1500 V (50 Hz, 1 min.) |
| Кабель түрі (қысқартылған атауы) (Стандарттар мен ережелер) | 910 |
| Сыртқы кабель диаметрі D (Стандарттар мен ережелер) | 7.8 mm ±0.2 mm |
| UL 94 стандартына сәйкес тұтанғыштық рейтингі (жалпы деректер) | HB |
| Материалдық өткізгіш оқшаулағышы (стандарттар мен ережелер) | Foam-Skin PP |
| Қоршаған орта температурасы (жұмыс істеу) (Стандарттар мен ережелер) | -40 °C ... 80 °C (cable, fixed installation) |
| Өткізгіш құрылымының сигнал желісі (стандарттар мен ережелер) | 19x 0.13 mm |
| Ең кіші иілу радиусы, бекітілген орнату (PROFIBUS [910]) | 19 mm |
| Оқшаулауды қоса алғанда, өзек диаметрі (Стандарттар мен ережелер) | 2.55 mm ±0.07 mm |
| Ең кіші иілу радиусы, жылжымалы орнату (PROFIBUS [910]) | 38 mm |
| Қоршаған орта температурасы (сақтау/тасымалдау) (Стандарттар мен ережелер) | -40 °C ... 80 °C |
| Ең кіші иілу радиусы, бекітілген орнату (Стандарттар мен ережелер) | 40 mm |
| Ең кіші иілу радиусы, жылжымалы орнату (Стандарттар мен ережелер) | 65 mm |
Өнім сипаттамасы
Y-splitter, 4-pole halogen-free, shielded, M12 straight connector, coding: B SPEEDCON, a M12 straight connector, coding: A SPEEDCON, cable length: 0.5 m
Негізгі ерекшеліктер
- Өнеркәсіптік деңгейдегі сапа
- RoHS талаптарына сәйкес
- CE сертификатталған
- 1 жыл кепілдік
Техникалық мәліметтер
Y distributor, 4-position, shielded, Plug straight M12 SPEEDCON, B-coded, on Plug straight M12 SPEEDCON, A-coded, cable length: 0.5 m
