S-PT-EX(I)-24DC-3/4"

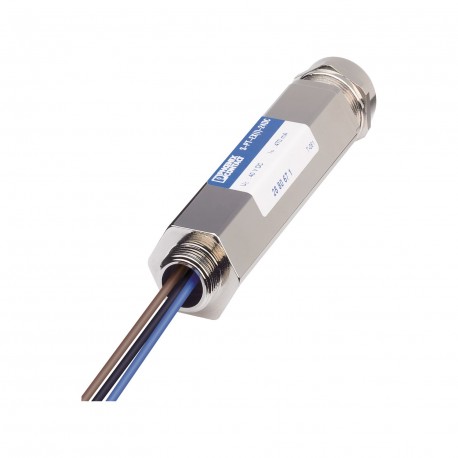

S-PT-EX(I)-24DC-3/4" 2882585 PHOENIX CONTACT Surge protection device
$0.00USD
3393 қолжетімді
Негізгі сипаттамалар
:C2
ATEX: II 1G Ex ia IIC T4...T6 Ga
Ескерту:A2:2013
Түрі:Screw-in module
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| C2 | |
| ATEX | II 1G Ex ia IIC T4...T6 Ga |
| Ескерту | A2:2013 |
| Түрі | Screw-in module |
| Түс | Steel/stainless steel color |
| Тереңдік | 148 mm |
| IECEx | Ex ia IIC T4...T6 Ga |
| Ені | 33.5 mm |
| Биіктігі | 33.5 mm |
| Биіктік | ≤ 2000 m (amsl) |
| Өнім түрі | Surge protection for MCR technology |
| Бұрандалы бұранда | M3 |
| Орнату түрі | direct screw connection |
| Номиналды ток | 350 mA (50 °C) |
| Өнім тобы | SURGETRAB |
| Бүйірлік панельді ашу | No |
| Мақаланы қайта қарау | 17 |
| Корпус материалы | Zinc die-cast, surface bronzed and nickel-plated |
| Ластану дәрежесі | 2 |
| Қосылу әдісі | Screw connection |
| Қатайту моменті | 0.6 Nm |
| Номиналды кернеу БҰ | 24 V DC |
| Жұмыс туралы ескертпелер | When the bridge is disconnected, the shield connection is indirectly connected to the housing or reference potential. |
| Өлшемдік сурет | |
| Іс-әрекет бағыты | Line-Line & Line-Earth Ground |
| Лауазым саны | 3 |
| Әр жолға кедергі | 2.2 Ω ±10 % |
| максималды кіріс қуаты Pi | 3.00 W |
| Қорғау дәрежесі | IP67 |
| Асқын кернеу санаты | III |
| Қалдық ток IPE | ≤ 2 µA |
| Максималды кіріс тогы II | 350 mA (T4 / ≤ 50 °C) |
| Максималды кіріс кернеуі Ui | 30 V |
| Стандарттар/ережелер | IEC 60664-1 / EN 60079-0 / EN 60079-11 |
| Модульге сым жұптары | 1 |
| IEC сынақ жіктемесі | C1 |
| Корпус бетінің материалы | nickel-plated |
| Максималды беткі температура | 135 °C (T4) |
| Стандарттар/техникалық сипаттамалар | EN 61643-21 |
| Кіріс әлсіреуі aE, sym. | typ. 0.5 dB (≤ 1 MHz / 50 Ω) |
| AWG өткізгішінің көлденең қимасы | 26 ... 16 |
| Максималды ішкі индуктивтілік Li | 1 µH |
| Жауап беру уақыты tA (сызық-сызық) | ≤ 1 ns |
| Жерге оқшаулау кернеуі | 500 V AC |
| Максималды ішкі сыйымдылық Ci | 2 nF |
| Жауап беру уақыты tA(line-earth) | ≤ 100 ns |
| Өткізгіштің көлденең қимасы қатты | 0.14 mm² ... 1.5 mm² |
| Максималды үздіксіз кернеу UC | 30 V DC |
| Импульстік беріктік (сызықтық) | C1 - 1 kV / 500 A |
| Кернеуден қорғау ақаулығы туралы хабарлама | none |
| Қоршаған орта температурасы (жұмыс) | -40 °C ... 50 °C |
| Импульстік беріктік (жерге сызу) | C1 - 1 kV / 500 A |
| Өткізгіштің көлденең қимасы икемді | 0.14 mm² ... 1.5 mm² |
| Жауап беру уақыты tA (қалқан-жер) | ≤ 100 ns |
| Импульстік беріктік (қалқан-жер) | C1 - 1 kV/500 A |
| Жұмыс істейтін тиімді ток ICat UC | ≤ 10 µA |
| Кернеуден қорғау деңгейі жоғары (желілік) | ≤ 50 V (C1 - 0.5 kV / 250 A) |
| Қоршаған орта температурасы (сақтау/тасымалдау) | -40 °C ... 85 °C |
| Кернеуден қорғау деңгейі жоғары (желілік-жерлеу) | ≤ 1.4 kV (C1 - 1 kV / 500 A) |
| Импульстік разряд тогы Iimp(10/350) мкс | 1 kA |
| Кернеуден қорғау деңгейі Жоғары (қалқан-жер) | ≤ 600 V (C1 - 0.5 kV / 250 A) |
| In (өткізгіш-өткізгіш) кезіндегі қалдық кернеу | ≤ 50 V |
| Айнымалы токтың өткізу қабілеті (желілік-жерлеу) | 10 A - 1 s |
| Номиналды разряд тогы In(8/20) мкс (сызықтық-сызықтық) | 10 kA |
| Кесу жиілігі fg (3 дБ), 50 Ом жүйесіндегі сим. | typ. 6 MHz |
| Номиналды импульстік ток Ian (10/1000) мкс (сызықтық-сызықтық) | 30 A |
| Ian (10/1000) мкс (сызықтық) қалдық кернеу | ≤ 50 V |
| 150 Ом жүйесіндегі fg (3 дБ) кесу жиілігі, сим. | typ. 2.5 MHz |
| Номиналды разряд тогы In(8/20) мкс (жерге қосу желісі) | 10 kA (per path) |
| Номиналды импульстік ток Ian (10/1000) мкс (жерге қосу желісі) | 100 A (per path) |
| Айнымалы токтың өткізу қабілеті (қалқан-жер) | 10 A - 1 s |
| Номиналды разряд тогы In(8/20) мкс (қалқан-жер) | 10 kA (optional) |
| Номиналды импульстік тогы Ian (10/1000) мкс (қалқан-жер) | 100 A |
| 1 кВ/мкс (желілік) күрт өсу кезіндегі шығыс кернеуінің шектелуі | ≤ 50 V |
| 1 кВ/мкс (желілік-жерлеу) күрт өскен кезде шығыс кернеуінің шектелуі | ≤ 1.4 kV (Direct grounding) |
| 1 кВ/мкс (желілік) статикалық кернеудегі шығыс кернеуінің шектелуі | ≤ 50 V |
| Максималды разряд тогы Imax(8/20) мкс максимум (сызықтық-сызықтық) | 10 kA |
| 1 кВ/мкс (желілік жерге қосу) статикалық кезінде шығыс кернеуінің шектелуі | ≤ 1.4 kV (Direct grounding) |
| Максималды разряд тогы Imax(8/20) мкс максимум (жерге қосу желісі) | 10 kA (per path) |
| 1 кВ/мкс (қалқан-жер) кернеуінің күрт өсуі кезіндегі шығыс кернеуінің шектелуі | ≤ 600 V (optional) |
| Разрядтың асқын тогы Imax(8/20) мкс максимум (қалқан-жер) | 10 kA |
Өнім сипаттамасы
Overvoltage protection. in IP67 screw-on module for circ measurement probes. intrinsically safe, direct mounting via 3/4'' NPT ext. thread, signal line cable gland, circ. of Protec. two-tier
