Қоймада Танымал өнім
RSC 4

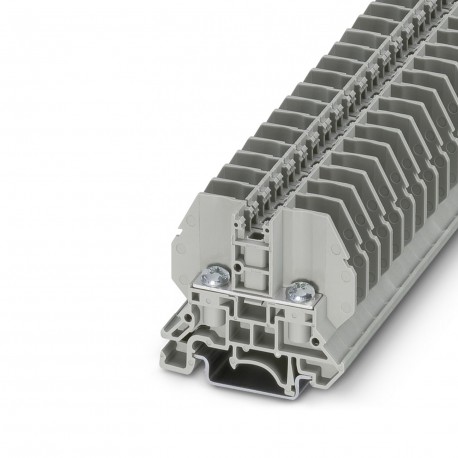

RSC 4 3058127 PHOENIX CONTACT Bolt connection terminal block
$1.33USD
7563 қолжетімді
Негізгі сипаттамалар
:NS 35/15
Ескерту:The rated insulation voltage applies to insulated cable lugs acc. DIN 46237:1970-07 and for uninsulated cable lugs acc. DIN 46234:1980-03 with shrink sleeve.
Түс:gray (RAL 7042)
Ұсыныс:9 mm
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| NS 35/15 | |
| Ескерту | The rated insulation voltage applies to insulated cable lugs acc. DIN 46237:1970-07 and for uninsulated cable lugs acc. DIN 46234:1980-03 with shrink sleeve. |
| Түс | gray (RAL 7042) |
| Ұсыныс | 9 mm |
| Ені | 8 mm |
| Биіктігі | 53.3 mm |
| Нәтиже | Test passed |
| Спектр | Service life test category 1, class B, body mounted |
| АСД деңгейі | 0.2g²/Hz |
| Жиілік | f1= 5 Hz to f2= 150 Hz |
| Потенциалдар | 1 |
| Пульс пішіні | Half-sine |
| Үдеу | 0.8g |
| Өнім түрі | Bolt connection terminal block |
| Бұрандалы бұранда | M4 |
| Болт диаметрі | 4 mm |
| Көлденең қима | 0.1 mm² ... 6 mm² |
| Тесік диаметрі | 4.3 mm |
| Орнату түрі | NS 35/7,5 |
| Техникалық сипаттама | DIN EN 50155 (VDE 0115-200):2008-03 |
| Жолдар саны | 1 |
| Өнім тобы | RSC |
| Соққының ұзақтығы | 30 ms |
| NS 32 бойынша тереңдік | 52.1 mm |
| Қақпақтың соңының ені | 2.2 mm |
| Номиналды ток | 32 A |
| Номиналды кернеу | 8 kV |
| Бүйірлік панельді ашу | Yes |
| Сынақ нұсқаулары | X-, Y- and Z-axis |
| Мақаланы қайта қарау | 01 |
| Кесу ұзындығы | The stripping length depends on the specification provided by the cable lug manufacturer. |
| Экспозиция уақыты | 30 s |
| Қатайту моменті | 1.2 ... 1.4 Nm |
| NS 35/15 бойынша тереңдік | 54.6 mm |
| Ластану дәрежесі | 3 |
| NS 35/7,5 тереңдігі | 47.1 mm |
| Оқшаулағыш материал | PA |
| Сынақ күшінің орнатылған мәні | 1 N |
| Максималды жүктеме тогы | 32 A |
| Асқын кернеу санаты | III |
| Номиналды көлденең қима | 4 mm² |
| Қосылымдар саны | 2 |
| Сынақ кернеуінің орнатылған мәні | 9.8 kV |
| Әр оське сынақ ұзақтығы | 5 h |
| AWG көлденең қимасының диапазоны | 26 ... 10 (converted acc. to IEC) |
| DIN рельсі/бекіту тірегі | NS 32/NS 35 |
| Оқшаулағыш материалдар тобы | I |
| Қоршаған орта температурасы (жинақтау) | -5 °C ... 70 °C |
| Әр бағыттағы амортизаторлар саны | 3 |
| Қоршаған орта температурасы (іске қосу) | -5 °C ... 70 °C |
| Қоршаған орта температурасы (жұмыс) | -60 °C ... 110 °C (Operating temperature range incl. self-heating; for max. short-term operating temperature, see RTI Elec.) |
| Әр деңгейдегі қосылымдар саны | 2 |
| Стандартқа сәйкес қосылу | IEC 60947-7-1 |
| Рұқсат етілген ылғалдылық (жұмыс) | 20 % ... 90 % |
| Температураны көтеру сынағының талаптары | Increase in temperature ≤ 45 K |
| Қысқа мерзімді 4 мм² токқа төтеп береді | 0.48 kA |
| Қысқа мерзімді 6 мм² токқа төтеп береді | 0.72 kA |
| UL 94 стандарты бойынша тұтанғыштық рейтингі | V0 |
| Түтін газының уыттылығы NFPA 130 (SMP 800C) | passed |
| Қоршаған орта температурасы (сақтау/тасымалдау) | -25 °C ... 60 °C (for a short time, no longer than 24 h, -60°C to +70°C) |
| Рұқсат етілген ылғалдылық (сақтау/тасымалдау) | 30 % ... 70 % |
| Беттік тұтанғыштық NFPA 130 (ASTM E 162) | passed |
| Сақиналы кабель ұштарының сәйкестендіру түсі: қызыл | 1 mm² |
| Сақиналы кабель ұштарының сәйкестендіру түсі: көк | 2.5 mm² |
| Суықта статикалық оқшаулағыш материалды қолдану | -60 °C |
| Номиналды күй үшін максималды қуат дисперсиясы | 1.02 W |
| Калориметриялық жылу бөлінуі NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Теміржол көлігін өрттен қорғау (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Теміржол көлігін өрттен қорғау (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Теміржол көлігін өрттен қорғау (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Теміржол көлігін өрттен қорғау (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Түтіннің меншікті оптикалық тығыздығы NFPA 130 (ASTM E 662) | passed |
| Оқшаулау материалының салыстырмалы температура индексі (Elec., UL 746 B) | 130 °C |
| Оқшаулау материалының температуралық индексі (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
Өнім сипаттамасы
Feed-through terminal block with bolt connection technology, cross-section: 0.1 - 6 mm², AWG: 26 - 10, width: 9 mm, colour: grey
Негізгі ерекшеліктер
- Өнеркәсіптік деңгейдегі сапа
- RoHS талаптарына сәйкес
- CE сертификатталған
- 1 жыл кепілдік
