RIF-3-RSC-LV-230AC/3X21

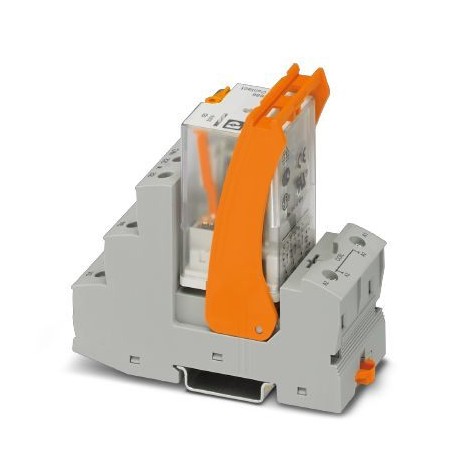

RIF-3-RSC-LV-230AC/3X21 2903298 PHOENIX CONTACT Relay Module
$0.00USD
3886 қолжетімді
Негізгі сипаттамалар
GTIN:4046356732048
Ескерту:Made to Order (non-returnable)
Тапсырыс кілті:2903298
(Шатқырық жағы):1.5 A (at 240 V, AC15)
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| GTIN | 4046356732048 |
| Ескерту | Made to Order (non-returnable) |
| Тапсырыс кілті | 2903298 |
| (Шатқырық жағы) | 1.5 A (at 240 V, AC15) |
| Каталог беті | Page 357 (C-5-2017) |
| Тереңдігі (Ескерту) | 90 mm |
| Қаптау блогы | 5 pc |
| Ені (Ескерту) | 40 mm |
| Биіктігі (Ескерту) | 96 mm |
| (Байланыс жағы) | 20 ... 12 (flexible) |
| Шыққан елі | CN (China) |
| (Қосылым деректері 1) | 20 ... 12 (flexible) |
| (Қосылым деректері 2) | RT I (Relay) |
| Арнайы тариф нөмірі | 85364900 |
| Оқшаулау (жалпы) | Basic insulation |
| Айналдыру моменті (байланыс жағы) | 0.5 Nm ... 0.6 Nm |
| Байланыс түрі (катушка жағы) | 3 PDTs |
| Айналдыру моменті (Қосылым деректері 1) | 0.5 Nm ... 0.6 Nm |
| (Стандарттар мен ережелер) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Байланыс материалы (катушка жағы) | AgNi |
| Ластану дәрежесі (жалпы) | 2 |
| Номиналды кернеу (жалпы) | 4 kV |
| Байланыс атауы (байланыс жағы) | Input side |
| Асқын кернеу санаты (Жалпы) | III |
| Коммутациялық сыйымдылық (катушка жағы) | 2 A (at 24 V, DC13) |
| Стандарттар/ережелер (Жалпы) | DIN EN 50178 |
| Жырту ұзындығы (байланыс жағы) | 8 mm |
| Қосылу әдісі (байланыс жағы) | Screw connection |
| Катушка кернеуі (қоршаған орта жағдайлары) | 230 V AC |
| Максималды кіріс тогы (катушка жағында) | 30 A (20 ms, N/O contact) |
| Мин. коммутациялық тогы (катушка жағы) | 10 mA (at 24 V) |
| Жұмыс режимі (Қосылым деректері 2) | 100% operating factor |
| Номиналды оқшаулау кернеуі (жалпы) | 250 V AC |
| Коммутатордың түйісу түрі (катушка жағы) | Single contact |
| Қосылым атауы (Қосылым деректері 1) | Contact side |
| Желілік жиілік (қоршаған орта жағдайлары) | 50/60 Hz |
| Таза салмақ (SAP) (Қосылым деректері 2) | 188.8 g |
| Араластыру ұзындығы (Қосылым деректері 1) | 8 mm |
| Бір дана салмағы (қаптаманы қоспағанда) | 188.800 g |
| Қосылу әдісі (Қосылым деректері 1) | Screw connection |
| Максималды коммутациялық кернеу (катушка жағы) | 250 V AC/DC |
| Ең төменгі коммутациялық кернеу (катушка жағы) | 10 V (At 24 mA) |
| Орнату орны (Қосылым деректері 2) | any |
| Қытай RoHS (стандарттар мен ережелер) | Environmentally Friendly Use Period = 50 |
| Үздіксіз токты шектеу (катушка жағы) | 6 A (see diagram) |
| Қорғаныш тізбегі (қоршаған орта жағдайлары) | Varistor |
| Қорғау дәрежесі (Қосылым деректері 2) | IP20 (Relay base) |
| Құрастыру нұсқаулары (Қосылу деректері 2) | In rows with zero spacing |
| Өткізгіштің көлденең қимасы AWG (Жаныс жағы) | 20 ... 10 (solid) |
| Әдеттегі жауап беру уақыты (қоршаған орта жағдайлары) | 5 ms ... 15 ms |
| Механикалық қызмет ету мерзімі (Қосылым деректері 2) | approx. 2x 107cycles |
| Қоршаған орта температурасы (жұмыс) (өлшемдері) | -40 °C ... 50 °C |
| Өткізгіштің көлденең қимасы (байланыс жағы) | 0.5 mm² ... 4 mm² |
| Номиналды кіріс кернеуі UN (қоршаған орта жағдайлары) | 230 V AC |
| Пайдалануды шектеу (негізгі коммерциялық деректер) | EMC: class A product, see manufacturer's declaration in the download area |
| Жұмыс кернеуінің дисплейі (қоршаған орта жағдайлары) | Yellow LED |
| Өткізгіштің көлденең қимасы AWG (Қосылым деректері 1) | 20 ... 10 (solid) |
| Өткізгіштің көлденең қимасы икемді (байланыс жағы) | 0.5 mm² ... 4 mm² |
| Әдеттегі шығарылу уақыты диапазоны (қоршаған орта жағдайлары) | 5 ms ... 20 ms |
| UL 94 (Жалпы) стандарты бойынша тұтанғыштық рейтингі | V2 |
| БҰҰ-дағы әдеттегі кіріс тогы (қоршаған орта жағдайлары) | 13 mA |
| Өткізгіштің көлденең қимасы (Қосылым деректері 1) | 0.5 mm² ... 4 mm² |
| Үзіліс рейтингі (омдық жүктеме) макс. (катушка жағы) | 144 W (at 24 V DC) |
| Қоршаған орта температурасы (сақтау/тасымалдау) (Өлшемдері) | -40 °C ... 85 °C |
| Өткізгіштің көлденең қимасы икемді (қосылу деректері 1) | 0.5 mm² ... 4 mm² |
| БҰҰ (қоршаған орта жағдайлары) бойынша кіріс кернеуінің диапазоны | see diagram |
| Сынақ кернеуінің реле түйіспесі/реле түйіспесі (Қосылым деректері 2) | 2 kVrms(50 Hz, 1 min.) |
| Сынақ кернеуі релесінің орамасының/реле түйіспесінің (Қосылым деректері 2) | 2.5 kVrms(50 Hz, 1 min.) |
| Өткізгіштің көлденең қимасы (көлденең қимасы бірдей 2 өткізгіш) (Жаныс жағы) | 0.5 mm² ... 2.5 mm² |
| Өткізгіштің көлденең қимасы икемді (көлденең қимасы бірдей 2 өткізгіш) (Жаныс жағы) | 0.5 mm² ... 2.5 mm² |
| Өткізгіштің көлденең қимасы (көлденең қимасы бірдей 2 өткізгіш) (Қосылу деректері 1) | 0.5 mm² ... 2.5 mm² |
| Өткізгіштің көлденең қимасы икемді (көлденең қимасы бірдей 2 өткізгіш) (Қосылу деректері 1) | 0.5 mm² ... 2.5 mm² |
Өнім сипаттамасы
Pre-assembled relay module with screw connection, consisting of: relay socket, relay with power contact, plug-in indication/antiparasitic module and clamping flange. Contact type: 3 switched contacts.
Негізгі ерекшеліктер
- Өнеркәсіптік деңгейдегі сапа
- RoHS талаптарына сәйкес
- CE сертификатталған
- 1 жыл кепілдік
Техникалық мәліметтер
RIF-3... relay base, for octal relay with 3 changeover contacts, screw connection, plug-in option for input/interference suppression modules, for mounting on NS 35/7,5
