RIF-3-RSC-LDP-24DC/3X21

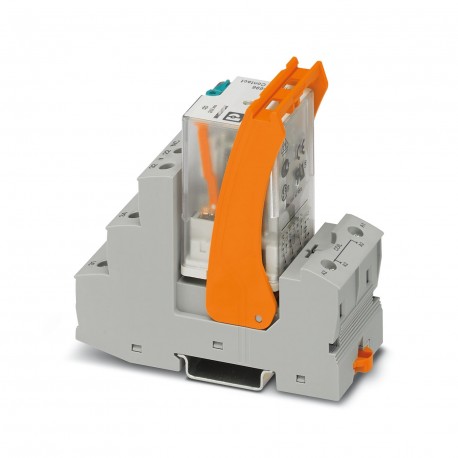

RIF-3-RSC-LDP-24DC/3X21 2903300 PHOENIX CONTACT Relay Module
$0.00USD
4722 қолжетімді
Негізгі сипаттамалар
:124 W (48 V DC)
Түс:gray (RAL 7042)
Тереңдік:90 mm
Ені:40 mm
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| 124 W (48 V DC) | |
| Түс | gray (RAL 7042) |
| Тереңдік | 90 mm |
| Ені | 40 mm |
| Биіктігі | 96 mm |
| Оқшаулау | Basic insulation |
| Қолданба | Universal |
| Катушка кернеуі | 24 V DC |
| Өнім түрі | Relay Module |
| Құрастыру нотасы | in rows with zero spacing |
| Орнату түрі | DIN rail mounting |
| Анықтау | ISA-S71.04. G3 Harsh Group |
| Жұмыс режимі | 100% operating factor |
| Өнім тобы | RIFLINE complete |
| Мақаланы қайта қарау | 03 |
| Байланыс материалы | AgNi |
| Жетек (полярлық) | polarized |
| Ластану дәрежесі | 2 |
| Кесу ұзындығы | 8 mm |
| Қосылу әдісі | Screw connection |
| Орнату орны | any |
| Қатайту моменті | 0.5 Nm ... 0.6 Nm |
| Жетек және функция | monostable |
| Қорғаныш тізбегі | Freewheeling diode |
| Кіріс кернеуінің диапазоны | 20.4 V DC ... 26.4 V DC (20 °C) |
| Номиналды кернеу | 4 kV |
| Асқын кернеу санаты | III |
| Әдеттегі шығарылу уақыты | 20 ms |
| Стандарттар/ережелер | IEC 60947-5-1 |
| Әдеттегі жауап беру уақыты | 18 ms |
| Байланысты ауыстыру түрі | 3 changeover contacts |
| Максималды кіріс тогы | 30 A (20 ms, N/O contacts) |
| Мин. ауысу тогы | 10 mA (24 V) |
| Коммутатор контактісінің түрі | Single contact |
| Механикалық қызмет ету мерзімі | approx. 2x 107cycles |
| Номиналды кіріс кернеуі UN | 24 V DC |
| Номиналды оқшаулау кернеуі | 250 V AC |
| Максималды коммутациялық кернеу | 250 V AC/DC |
| Ең төменгі коммутациялық кернеу | 10 V (24 mA) |
| Жұмыс кернеуінің индикаторы | Yellow LED |
| AWG өткізгішінің көлденең қимасы | 20 ... 10 (solid) |
| Үздіксіз токты шектеу | 8.5 A (see diagram) |
| БҰҰ-дағы типтік кіріс тогы | 60 mA |
| Соңғы деректерді басқару күні | 22.08.2024 |
| Қорғаныс дәрежесі (Реле) | RT I (Relay) |
| Өткізгіштің көлденең қимасы қатты | 0.5 mm² ... 4 mm² |
| Сынақ кернеуі (байланыс/байланыс) | 2 kVrms(50 Hz, 1 min., contact/contact) |
| Сынақ кернеуі (орама/байланыс) | 2.5 kVrms(50 Hz, 1 min., winding/contact) |
| Қоршаған орта температурасы (жұмыс) | -40 °C ... 60 °C |
| Өткізгіштің көлденең қимасы икемді | 0.5 mm² ... 4 mm² |
| Қорғаныс дәрежесі (Реле базасы) | IP20 (Relay base) |
| Үзіліс рейтингі (омдық жүктеме) макс. | 204 W (24 V DC) |
| UL 94 стандарты бойынша тұтанғыштық рейтингі | V2 (Housing) |
| БҰҰ-ға сілтеме жасайтын кіріс кернеуінің диапазоны | see diagram |
| Қоршаған орта температурасы (сақтау/тасымалдау) | -40 °C ... 85 °C |
| Номиналды күй үшін максималды қуат дисперсиясы | 1.44 W |
| Utilization category CB Scheme (IEC 60947-5-1) | AC15, 1.5 A/240 V (N/O contact) |
| Өткізгіштің көлденең қимасы қатты (көлденең қимасы бірдей 2 өткізгіш) | 0.5 mm² ... 2.5 mm² |
| Өткізгіштің көлденең қимасы икемді (көлденең қимасы бірдей 2 өткізгіш) | 0.5 mm² ... 2.5 mm² |
Өнім сипаттамасы
Pre-assembled relay module with screw connection, consisting of: relay socket, relay with power contact and clamping flange. Contact type: 3 switched contacts. Input voltage: 24 V DC
Негізгі ерекшеліктер
- Өнеркәсіптік деңгейдегі сапа
- RoHS талаптарына сәйкес
- CE сертификатталған
- 1 жыл кепілдік
