RIF-1-RSC-LV-230AC/2X21

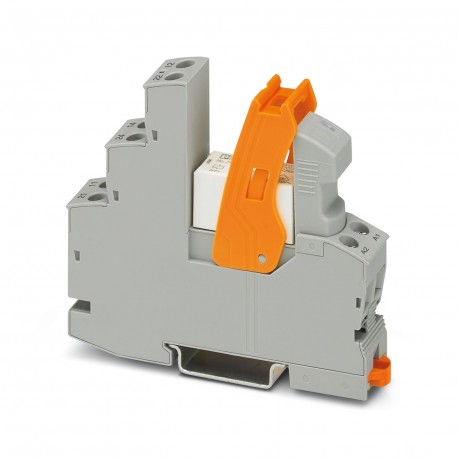

RIF-1-RSC-LV-230AC/2X21 2903347 PHOENIX CONTACT Relay Module
$0.00USD
4118 қолжетімді
Негізгі сипаттамалар
GTIN:4046356732819
Тапсырыс кілті:2903347
(Шатқырық жағы):3 A (at 250 V, AC15)
Каталог беті:Page 343 (C-5-2017)
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| GTIN | 4046356732819 |
| Тапсырыс кілті | 2903347 |
| (Шатқырық жағы) | 3 A (at 250 V, AC15) |
| Каталог беті | Page 343 (C-5-2017) |
| Тереңдігі (Ескерту) | 75 mm |
| Қаптау блогы | 10 pc |
| Ені (Ескерту) | 16 mm |
| Биіктігі (Ескерту) | 89 mm |
| (Байланыс жағы) | 20 ... 12 (flexible) |
| Шыққан елі | CN (China) |
| (Қосылым деректері 1) | 20 ... 12 (flexible) |
| (Қосылым деректері 2) | RT III (Relay) |
| Арнайы тариф нөмірі | 85364900 |
| Оқшаулау (жалпы) | Safe isolation, basic insulation, and 4 kV rated surge voltage between all changeover contacts. |
| Айналдыру моменті (байланыс жағы) | 0.5 Nm ... 0.6 Nm |
| Байланыс түрі (катушка жағы) | 2 PDT |
| Ескертпе (Қосылым деректері 2) | FBS 2-6... plug-in bridge for the input side (A2) and FBS-2-8... plug-in bridge for the output side (11/21) |
| Ескерту (Негізгі коммерциялық деректер) | FBS 2-6... plug-in bridge for the input side (A2) and FBS-2-8... plug-in bridge for the output side (11/21) |
| Айналдыру моменті (Қосылым деректері 1) | 0.5 Nm ... 0.6 Nm |
| (Стандарттар мен ережелер) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Байланыс материалы (катушка жағы) | AgNi |
| Ластану дәрежесі (жалпы) | 2 |
| Номиналды кернеу (жалпы) | 6 kV |
| Байланыс атауы (байланыс жағы) | Coil side |
| Асқын кернеу санаты (Жалпы) | III |
| Коммутациялық сыйымдылық (катушка жағы) | 2 A (at 24 V, DC13) |
| Стандарттар/ережелер (Жалпы) | DIN EN 50178 |
| Жырту ұзындығы (байланыс жағы) | 8 mm |
| Қосылу әдісі (байланыс жағы) | Screw connection |
| Type of note (Connection data 2) | Notes on operation |
| Катушка кернеуі (қоршаған орта жағдайлары) | 230 V AC |
| Максималды кіріс тогы (катушка жағында) | 12 A (20 ms, N/O contact) |
| Мин. коммутациялық тогы (катушка жағы) | 10 mA (At 5 V) |
| Жұмыс режимі (Қосылым деректері 2) | 100% operating factor |
| Ескертпе түрі (негізгі коммерциялық деректер) | Notes on operation |
| Коммутатордың түйісу түрі (катушка жағы) | Single contact |
| Қосылым атауы (Қосылым деректері 1) | Contact side |
| Желілік жиілік (қоршаған орта жағдайлары) | 50/60 Hz |
| Таза салмақ (SAP) (Қосылым деректері 2) | 69 g |
| Араластыру ұзындығы (Қосылым деректері 1) | 8 mm |
| Бір дана салмағы (қаптаманы қоспағанда) | 69.000 g |
| Қосылу әдісі (Қосылым деректері 1) | Screw connection |
| Максималды коммутациялық кернеу (катушка жағы) | 250 V AC/DC |
| Ең төменгі коммутациялық кернеу (катушка жағы) | 5 V (at 10 mA) |
| Орнату орны (Қосылым деректері 2) | any |
| Қытай RoHS (стандарттар мен ережелер) | Environmentally Friendly Use Period = 50 |
| Үздіксіз токты шектеу (катушка жағы) | 8 A (see diagram) |
| Қорғаныш тізбегі (қоршаған орта жағдайлары) | Varistor |
| Қорғау дәрежесі (Қосылым деректері 2) | IP20 (Relay base) |
| Сынақ кернеуі PDT/PDT (Қосылым деректері 2) | 2.5 kVrms(50 Hz, 1 min.) |
| Құрастыру нұсқаулары (Қосылу деректері 2) | In rows with zero spacing |
| Өткізгіштің көлденең қимасы AWG (Жаныс жағы) | 20 ... 10 (solid) |
| Әдеттегі жауап беру уақыты (қоршаған орта жағдайлары) | 3 ms ... 12 ms |
| Механикалық қызмет ету мерзімі (Қосылым деректері 2) | approx. 107cycles |
| Қоршаған орта температурасы (жұмыс) (өлшемдері) | -40 °C ... 50 °C |
| Өткізгіштің көлденең қимасы (байланыс жағы) | 0.5 mm² ... 4 mm² |
| Service life, electrical (Connection data 2) | see diagram |
| Номиналды кіріс кернеуі UN (қоршаған орта жағдайлары) | 230 V AC |
| Пайдалануды шектеу (негізгі коммерциялық деректер) | EMC: class A product, see manufacturer's declaration in the download area |
| Жұмыс кернеуінің дисплейі (қоршаған орта жағдайлары) | Yellow LED |
| Өткізгіштің көлденең қимасы AWG (Қосылым деректері 1) | 20 ... 10 (solid) |
| Өткізгіштің көлденең қимасы икемді (байланыс жағы) | 0.5 mm² ... 4 mm² |
| Әдеттегі шығарылу уақыты диапазоны (қоршаған орта жағдайлары) | 3 ms ... 20 ms |
| UL 94 (Жалпы) стандарты бойынша тұтанғыштық рейтингі | V2 |
| БҰҰ-дағы әдеттегі кіріс тогы (қоршаған орта жағдайлары) | 6 mA |
| Өткізгіштің көлденең қимасы (Қосылым деректері 1) | 0.5 mm² ... 4 mm² |
| Үзіліс рейтингі (омдық жүктеме) макс. (катушка жағы) | 192 W (at 24 V DC) |
| Қоршаған орта температурасы (сақтау/тасымалдау) (Өлшемдері) | -40 °C ... 85 °C |
| Өткізгіштің көлденең қимасы икемді (қосылу деректері 1) | 0.5 mm² ... 4 mm² |
| БҰҰ (қоршаған орта жағдайлары) бойынша кіріс кернеуінің диапазоны | see diagram |
| Сынақ кернеуі релесінің орамасының/реле түйіспесінің (Қосылым деректері 2) | 4 kVrms(50 Hz, 1 min.) |
| Өткізгіштің көлденең қимасы (көлденең қимасы бірдей 2 өткізгіш) (Жаныс жағы) | 0.5 mm² ... 2.5 mm² |
| Өткізгіштің көлденең қимасы икемді (көлденең қимасы бірдей 2 өткізгіш) (Жаныс жағы) | 0.5 mm² ... 2.5 mm² |
| Өткізгіштің көлденең қимасы (көлденең қимасы бірдей 2 өткізгіш) (Қосылу деректері 1) | 0.5 mm² ... 2.5 mm² |
| Өткізгіштің көлденең қимасы икемді (көлденең қимасы бірдей 2 өткізгіш) (Қосылу деректері 1) | 0.5 mm² ... 2.5 mm² |
Өнім сипаттамасы
Pre-assembled relay module with screw connection, consisting of: relay socket, relay with power contact, plug-in indication/antiparasitic module and clamping flange. Contact type: 2 switched contacts.
Негізгі ерекшеліктер
- Өнеркәсіптік деңгейдегі сапа
- RoHS талаптарына сәйкес
- CE сертификатталған
- 1 жыл кепілдік
Техникалық мәліметтер
RIF-1... relay base, for miniature power relay with 1 or 2 changeover contacts or identical solid-state relays, screw connection, plug-in option for input/interference suppression modules, for mounting on NS 35/7,5
