RIF-1-RSC-LDP-12DC/1X21

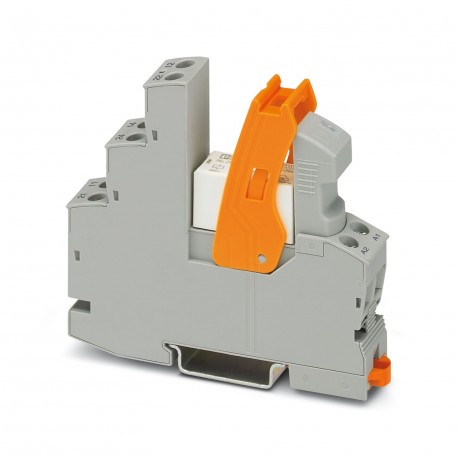

RIF-1-RSC-LDP-12DC/1X21 2908500 PHOENIX CONTACT Relay Module
$0.00USD
3643 қолжетімді
Негізгі сипаттамалар
:Basic insulation between the changeover contacts
Түс:gray (RAL 7042)
Тереңдік:75 mm
Ені:16 mm
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| Basic insulation between the changeover contacts | |
| Түс | gray (RAL 7042) |
| Тереңдік | 75 mm |
| Ені | 16 mm |
| Биіктігі | 90 mm |
| Оқшаулау | Safe isolation between input and output |
| Қолданба | Universal |
| Катушка кернеуі | 12 V DC |
| Өнім түрі | Relay Module |
| Құрастыру нотасы | in rows with zero spacing |
| Орнату түрі | DIN rail mounting |
| Анықтау | ISA-S71.04. G3 Harsh Group |
| Жұмыс режимі | 100% operating factor |
| Өнім тобы | RIFLINE complete |
| Мақаланы қайта қарау | 05 |
| Байланыс материалы | AgNi |
| Жетек (полярлық) | polarized |
| Ластану дәрежесі | 2 |
| Кесу ұзындығы | 8 mm |
| Қосылу әдісі | Screw connection |
| Орнату орны | any |
| Қатайту моменті | 0.5 Nm ... 0.6 Nm |
| Жетек және функция | monostable |
| Жұмыс туралы ескертпелер | FBS 2-6... plug-in bridge for the input side (A2) and FBS-2-8... plug-in bridge for the output side (11/21) |
| Қорғаныш тізбегі | Freewheeling diode |
| Кіріс кернеуінің диапазоны | 9.6 V DC ... 16.8 V DC (20 °C) |
| Номиналды кернеу | 6 kV (Input/output) |
| Асқын кернеу санаты | III |
| Әдеттегі шығарылу уақыты | 10 ms |
| Стандарттар/ережелер | IEC 60947-5-1 |
| Әдеттегі жауап беру уақыты | 8 ms |
| Байланысты ауыстыру түрі | 1 changeover contact |
| Максималды кіріс тогы | 50 A (20 ms, N/O contacts) |
| Мин. ауысу тогы | 10 mA (12 V) |
| Коммутатор контактісінің түрі | Single contact |
| Механикалық қызмет ету мерзімі | approx. 3x 107cycles |
| Электрлік қызмет көрсету мерзімі | see diagram |
| Номиналды кіріс кернеуі UN | 12 V DC |
| Номиналды оқшаулау кернеуі | 250 V AC |
| Максималды коммутациялық кернеу | 250 V AC/DC |
| Ең төменгі коммутациялық кернеу | 12 V (10 mA) |
| Жұмыс кернеуінің индикаторы | Yellow LED |
| AWG өткізгішінің көлденең қимасы | 20 ... 10 (solid) |
| Үздіксіз токты шектеу | 11 A (see diagram) |
| БҰҰ-дағы типтік кіріс тогы | 33 mA |
| Соңғы деректерді басқару күні | 21.08.2024 |
| Қорғаныс дәрежесі (Реле) | RT III (Relay) |
| Өткізгіштің көлденең қимасы қатты | 0.5 mm² ... 4 mm² |
| Сынақ кернеуі (орама/байланыс) | 4 kVrms(50 Hz, 1 min., winding/contact) |
| Қоршаған орта температурасы (жұмыс) | -40 °C ... 70 °C |
| Өткізгіштің көлденең қимасы икемді | 0.5 mm² ... 4 mm² |
| Қорғаныс дәрежесі (Реле базасы) | IP20 (Relay base) |
| Үзіліс рейтингі (омдық жүктеме) макс. | 264 W (24 V DC) |
| UL 94 стандарты бойынша тұтанғыштық рейтингі | V2 (Housing) |
| БҰҰ-ға сілтеме жасайтын кіріс кернеуінің диапазоны | see diagram |
| Қоршаған орта температурасы (сақтау/тасымалдау) | -40 °C ... 85 °C |
| Номиналды күй үшін максималды қуат дисперсиясы | 0.4 W |
| Utilization category CB Scheme (IEC 60947-5-1) | AC15, 1.5 A/240 V (N/O contact) |
| Өткізгіштің көлденең қимасы қатты (көлденең қимасы бірдей 2 өткізгіш) | 0.5 mm² ... 2.5 mm² |
| Өткізгіштің көлденең қимасы икемді (көлденең қимасы бірдей 2 өткізгіш) | 0.5 mm² ... 2.5 mm² |
Өнім сипаттамасы
Pre-assembled relay module with screw connection, consisting of: relay socket, relay with power contact, plug-in indication/antiparasitic module and clamping flange. Contact type: 1 switched contact.
Негізгі ерекшеліктер
- Өнеркәсіптік деңгейдегі сапа
- RoHS талаптарына сәйкес
- CE сертификатталған
- 1 жыл кепілдік
Өнім құжаттары
Техникалық сипаттама
Техникалық сипаттамалар және өнімділік деректері
Пайдаланушы нұсқаулығы
Орнату және пайдалану нұсқаулығы
