RIF-0-OSC-24DC/24DC/2

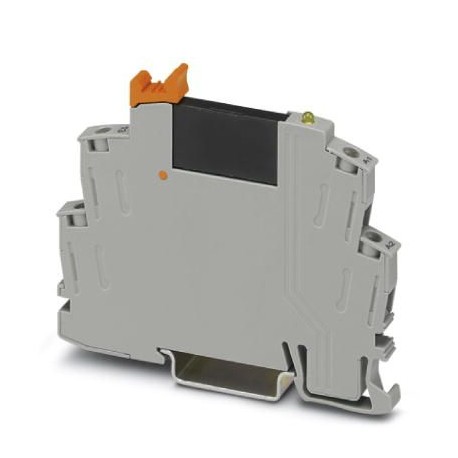

RIF-0-OSC-24DC/24DC/2 2905657 PHOENIX CONTACT Solid-state relay module
$0.00USD
3334 қолжетімді
Негізгі сипаттамалар
GTIN:4046356983488
Тапсырыс кілті:2905657
Каталог беті:Page 338 (C-5-2017)
Тереңдігі (Ескерту):68 mm
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| GTIN | 4046356983488 |
| Тапсырыс кілті | 2905657 |
| Каталог беті | Page 338 (C-5-2017) |
| Тереңдігі (Ескерту) | 68 mm |
| Қаптау блогы | 10 pc |
| Ені (Ескерту) | 6.2 mm |
| (Енгізілген деректер) | Surge protection |
| Биіктігі (Ескерту) | 84 mm |
| (Шығарылым деректері) | 20 ... 14 (flexible) |
| Шыққан елі | HU (Hungary) |
| (Қосылым деректері 1) | 20 ... 14 (flexible) |
| Арнайы тариф нөмірі | 85364110 |
| Оқшаулау (жалпы) | Basic insulation |
| Айналдыру моменті (шығыс деректері) | 0.5 Nm ... 0.6 Nm |
| Белгілеу (Жалпы) | Air clearances and creepage distances between the power circuits |
| Айналдыру моменті (Қосылым деректері 1) | 0.5 Nm ... 0.6 Nm |
| Шығыс тізбегі (кіріс деректері) | 2-wire, floating |
| (Стандарттар мен ережелер) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Қосылым атауы (Шығыс деректері) | Coil side |
| Ластану дәрежесі (жалпы) | 2 |
| Номиналды кернеу (жалпы) | 4 kV |
| Асқын кернеу санаты (Жалпы) | III |
| Араластыру ұзындығы (Шығыс деректері) | 7 mm |
| Қосылу әдісі (шығыс деректері) | Screw connection |
| Белгілеу (Қосылым деректері 2) | Air clearances and creepage distances between the power circuits |
| Стандарттар/ережелер (Жалпы) | DIN EN 50178 |
| Қорғау түрі (енгізілетін деректер) | Reverse polarity protection |
| Қорғаныс дәрежесі (өлшемдері) | IP20 |
| Шығыс кернеу диапазоны (кіріс деректері) | 3 V DC ... 33 V DC |
| Жұмыс режимі (Қосылым деректері 2) | 100% operating factor |
| Номиналды оқшаулау кернеуі (жалпы) | 260 V AC |
| Қосылым атауы (Қосылым деректері 1) | Contact side |
| Максималды кіріс тогы (Кіріс деректері) | 15 A (10 ms) |
| Күй дисплейі (Қоршаған орта жағдайлары) | Yellow LED |
| Араластыру ұзындығы (Қосылым деректері 1) | 7 mm |
| Бір дана салмағы (қаптаманы қоспағанда) | 27.500 g |
| Қосылу әдісі (Қосылым деректері 1) | Screw connection |
| Орнату орны (Қосылым деректері 2) | any |
| Кернеуден қорғау (Кіріс деректері) | > 33 V |
| Қытай RoHS (стандарттар мен ережелер) | Environmentally Friendly Use Period = 50 |
| Ластану дәрежесі (Қосылым деректері 2) | 2 |
| Қорғаныс түрі (қоршаған орта жағдайлары) | Free-wheeling diode |
| Кіріс кернеуінің диапазоны (қоршаған орта жағдайлары) | 19.2 V DC ... 28.8 V DC |
| Үздіксіз токты шектеу (Кіріс деректері) | 3 A (see derating curve) |
| Асқын кернеу санаты (Қосылым деректері 2) | III |
| Құрастыру нұсқаулары (Қосылу деректері 2) | In rows with zero spacing |
| Өткізгіштің көлденең қимасы AWG (Шығыс деректері) | 20 ... 12 (solid) |
| Стандарттар/ережелер (Қосылым деректері 2) | DIN EN 50178 |
| Әдеттегі жауап беру уақыты (қоршаған орта жағдайлары) | 20 µs |
| Әдеттегі өшіру уақыты (қоршаған орта жағдайлары) | 300 µs |
| Өткізгіштің көлденең қимасы (шығыс деректері) | 0.5 mm² ... 4 mm² |
| Тарату жиілігі (қоршаған орта жағдайлары) | 300 Hz |
| Қоршаған орта температурасы (жұмыс) (өлшемдері) | -25 °C ... 60 °C |
| Сынақ кернеуінің кіріс/шығысы (Қосылым деректері 2) | 2.5 kVrms(50 Hz, 1 min.) |
| Пайдалануды шектеу (негізгі коммерциялық деректер) | EMC: class A product, see manufacturer's declaration in the download area |
| Өткізгіштің көлденең қимасы икемді (шығыс деректері) | 0.5 mm² ... 2.5 mm² |
| Өткізгіштің көлденең қимасы AWG (Қосылым деректері 1) | 20 ... 12 (solid) |
| Номиналды іске қосу кернеуі UC (қоршаған орта жағдайлары) | 24 V DC |
| UL 94 (Жалпы) стандарты бойынша тұтанғыштық рейтингі | V2 |
| Өткізгіштің көлденең қимасы (Қосылым деректері 1) | 0.5 mm² ... 4 mm² |
| Қоршаған орта температурасы (сақтау/тасымалдау) (Өлшемдері) | -40 °C ... 85 °C |
| Өткізгіштің көлденең қимасы икемді (қосылу деректері 1) | 0.5 mm² ... 2.5 mm² |
| UL 94 стандартына сәйкес тұтанғыштық рейтингі (қосылу деректері 2) | V2 |
| Номиналды жағдай үшін қуаттың диссипациясы (қоршаған орта жағдайлары) | 0.2 W |
| Үздіксіз токтың максималды шектеуіндегі кернеудің төмендеуі (кіріс деректері) | < 200 mV |
| "0" signal switching threshold in reference to UC (Ambient conditions) | < 0.4 |
| "1" signal switching threshold in reference to UC (Ambient conditions) | > 0.8 |
| Өткізгіштің көлденең қимасы (көлденең қимасы бірдей 2 өткізгіш) (Шығу деректері) | 0.5 mm² ... 1.5 mm² |
| Өткізгіштің көлденең қимасы икемді (көлденең қимасы бірдей 2 өткізгіш) (Шығу деректері) | 0.5 mm² ... 1.5 mm² |
| Өткізгіштің көлденең қимасы (көлденең қимасы бірдей 2 өткізгіш) (Қосылу деректері 1) | 0.5 mm² ... 1.5 mm² |
| Өткізгіштің көлденең қимасы икемді (көлденең қимасы бірдей 2 өткізгіш) (Қосылу деректері 1) | 0.5 mm² ... 1.5 mm² |
Өнім сипаттамасы
Pre-assembled solid-state relay module with screw connection, consisting of: relay socket with ejector and plug-in miniature solid-state relay. Input voltage: 24 V DC. Output: 3-33 V DC/3 A
Негізгі ерекшеліктер
- Өнеркәсіптік деңгейдегі сапа
- RoHS талаптарына сәйкес
- CE сертификатталған
- 1 жыл кепілдік
Техникалық мәліметтер
Plug-in miniature solid-state relay, power solid-state relay, 1 N/O contact, input: 24 V DC, output: 3 ... 33 V DC/3 A
