REL-MR-24AC/21-21AU

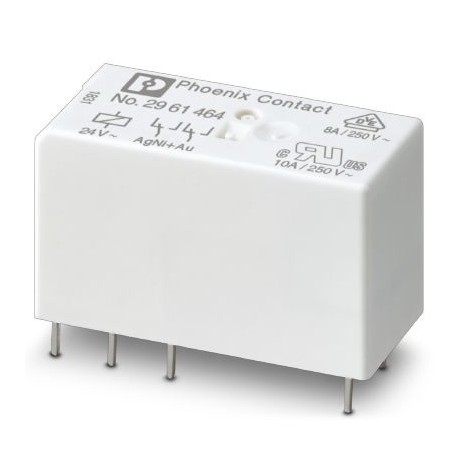

REL-MR- 24AC/21-21AU 2961464 PHOENIX CONTACT Single relay
$0.00USD
4175 қолжетімді
Негізгі сипаттамалар
GTIN:4017918937874
Ескерту:Made to Order (non-returnable)
Тапсырыс кілті:2961464
(Жалпы):EN 61810-1
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| GTIN | 4017918937874 |
| Ескерту | Made to Order (non-returnable) |
| Тапсырыс кілті | 2961464 |
| (Жалпы) | EN 61810-1 |
| (Шатқырық жағы) | 36 V DC |
| Каталог беті | Page 304 (C-5-2017) |
| Қаптау блогы | 10 pc |
| (Байланыс жағы) | 2 A (at 250 V, AC15) |
| Шыққан елі | AT (Austria) |
| Арнайы тариф нөмірі | 85364190 |
| Оқшаулау (жалпы) | Basic insulation |
| (Қоршаған орта жағдайлары) | 24 mA (At 60 Hz) |
| Ең аз тапсырыс саны | 10 pc |
| Байланыс түрі (катушка жағы) | 2 PDT |
| Тереңдік (негізгі коммерциялық деректер) | 15.7 mm |
| Ені (негізгі коммерциялық деректер) | 12.7 mm |
| (Стандарттар мен ережелер) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Байланыс материалы (катушка жағы) | AgNi, hard gold-plated |
| Биіктігі (негізгі коммерциялық деректер) | 29 mm |
| Ластану дәрежесі (жалпы) | 3 |
| Асқын кернеу санаты (Жалпы) | III |
| Байланыс материалы (байланыс жағы) | AgNi |
| Стандарттар/ережелер (Жалпы) | IEC 60664 |
| Коммутациялық сыйымдылық (байланыс жағы) | 2 A (at 24 V, DC13) |
| Максималды кіріс тогы (катушка жағында) | 50 mA |
| Мин. коммутациялық тогы (катушка жағы) | 1 mA (at 24 V) |
| Коммутатордың түйісу түрі (катушка жағы) | Single contact |
| Катушка кедергісі (қоршаған орта жағдайлары) | 350 Ω ±10 % (at 20 °C) |
| Желілік жиілік (қоршаған орта жағдайлары) | 50/60 Hz |
| Бір дана салмағы (қаптаманы қоспағанда) | 16.110 g |
| Максималды кіріс тогы (байланыс жағы) | 50 A (20 ms) |
| Максималды коммутациялық кернеу (катушка жағы) | 30 V AC |
| Мин. коммутациялық тогы (байланыс жағы) | 10 mA (At 5 V) |
| Ең төменгі коммутациялық кернеу (катушка жағы) | 100 mV (at 10 mA) |
| Қытай RoHS (стандарттар мен ережелер) | Environmentally Friendly Use Period = 50 |
| Үздіксіз токты шектеу (катушка жағы) | 50 mA |
| Максималды коммутациялық кернеу (байланыс жағы) | 250 V AC/DC |
| Ең төменгі коммутациялық кернеу (байланыс жағы) | 5 V (at 10 mA) |
| Стандартты (жалпы) қосылымға сәйкес қосылу | CUL |
| Үздіксіз токты шектеу (байланыс жағы) | 8 A |
| Әдеттегі жауап беру уақыты (қоршаған орта жағдайлары) | 3 ms ... 12 ms (depending on phase relation) |
| Қоршаған орта температурасы (жұмыс) (өлшемдері) | -40 °C ... 85 °C |
| Номиналды кіріс кернеуі UN (қоршаған орта жағдайлары) | 24 V AC |
| Әдеттегі шығарылу уақыты диапазоны (қоршаған орта жағдайлары) | 2 ms ... 9 ms (depending on phase relation) |
| БҰҰ-дағы әдеттегі кіріс тогы (қоршаған орта жағдайлары) | 32 mA (at 50 Hz) |
| Үзіліс рейтингі (омдық жүктеме) макс. (катушка жағы) | 1.2 W (at 24 V DC) |
| Қоршаған орта температурасы (сақтау/тасымалдау) (Өлшемдері) | -40 °C ... 85 °C |
| Үзіліс рейтингі (омдық жүктеме) макс. (Жаныс жағы) | 190 W (at 24 V DC) |
| Жұмыс режимі (Жантасу жағы (жойылған алтын қабаты бар)) | 100% operating factor |
| Таза салмағы (SAP) (Жаныс жағы (жойылған алтын қабатымен)) | 16.11 g |
| Орнату орны (Жансатын жағы (жойылған алтын қабаты бар)) | any |
| Номиналды жағдай үшін қуаттың диссипациясы (қоршаған орта жағдайлары) | 0.77 W |
| Қорғаныс дәрежесі (Жантасу жағы (жойылған алтын қабаты бар)) | RT III (wash-proof) |
| Құрастыру нұсқаулары (Жаныс жағы (жойылған алтын қабаты бар)) | Can be aligned without spacing (> 70 °C ≥ 2.5 mm) |
| Механикалық қызмет ету мерзімі (байланыс жағы (жойылған алтын қабаты бар)) | 1x 107cycles |
| Қызмет ету мерзімі, электрлік (байланыс жағы (жойылған алтын қабаты бар)) | see diagram |
| Сынақ кернеуінің релелік түйіспесі/релелік түйіспесі (Түйіспек жағы (жойылған алтын қабаты бар)) | 2.5 kV AC (50 Hz, 1 min.) |
| Сынақ кернеуінің реле орамасының/реле түйіспесінің (Жаныс жағы (жойылған алтын қабаты бар)) | 5 kV AC (50 Hz, 1 min.) |
Өнім сипаттамасы
Plug-in miniature power relay, with multi-layer gold contact, 2 switched contacts, input voltage 24 V AC
