RCK-TGUM/BL12/ 5,0PUR-U

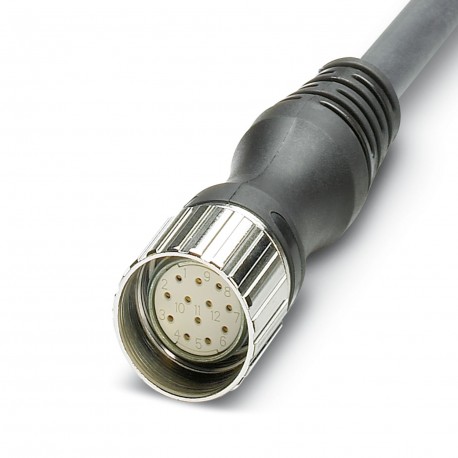

RCK-TGUM/BL12/ 5,0PUR-U 1684014 PHOENIX CONTACT Master cable
$105.66USD
138 қолжетімді
Негізгі сипаттамалар
:60 V DC
Қорғалған:no
Кабель түрі:PUR/PVC black [PUR]
Қолданба:Sensor/actuator box
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| 60 V DC | |
| Қорғалған | no |
| Кабель түрі | PUR/PVC black [PUR] |
| Қолданба | Sensor/actuator box |
| Бас дизайны | Socket |
| Кабель ұзындығы | 5 m |
| Кабель салмағы | 107.4 kg/km |
| Өнім түрі | Master cable, assembled |
| UL AWM стилі | 20549 (80°C/300 V) |
| Жалпы бұрылыс | Wires twisted in layers |
| AWG сигнал желісі | 22 |
| Мақаланы қайта қарау | 08 |
| Жалынға төзімділік | DIN EN 50265 |
| Бас жіп түрі | M16 |
| Материалдық корпус | PUR |
| Басқа қарсылық | Highly resistant to acids, alkaline solutions and solvents |
| Қосылу әдісі | Fixed connection |
| Бас кабель шығысы | straight |
| Майға төзімділік | according to VDE 0472 Part 803 |
| Өткізгіш материалы | Bare Cu litz wires |
| Номиналды кернеу БҰ | 48 V AC |
| Жұмыс туралы ескертпелер | The master cable is earmarked for use on the sensor/actuator boxes with an M23 plug-in connection. |
| Бір сым, түрлі-түсті | brown, blue, green/yellow, white, green, yellow, gray, pink, red, black, violet |
| Арнайы мүліктер | Silicone-free |
| Өлшемдік сурет | |
| Лауазым саны | 12 |
| Қорғау дәрежесі | IP65 |
| Оқшаулауға төзімділік | ≥ 5 MΩ*km |
| Сыртқы қабық, түсі | black RAL 9005 |
| Ішкі қабықтың қалыңдығы | ≥ 0.15 mm |
| Номиналды кернеу, кабель | 300 V AC |
| Сыртқы қабық, материал | PUR |
| Күй дисплейі бар | No |
| Сынақ кернеуі Өзек/Өзек | 2000 V (50 Hz, 5 min.) |
| Өткізгіштің көлденең қимасы | 8x 0.34 mm² (Signal line) |
| Сыртқы кабель диаметрі | 8.50 mm ±0.2 mm |
| Қалыңдығы, сыртқы қабығы | ≥ 0.38 mm |
| Материалдық сым оқшаулағышы | PVC |
| Өткізгіштің максималды кедергісі | ≤ 53 Ω/km (Signal line) |
| Сым диаметрі, оқшаулағышымен бірге | 1.3 mm ±0.1 mm (Signal line) |
| Қоршаған орта температурасы (жұмыс) | -40 °C ... 90 °C (cable, fixed installation) |
| Өткізгіш құрылымының сигнал желісі | 19x 0.15 mm |
| Динамикалық жүктеме сыйымдылығы (иілу) | Max. bending cycles: 1500000, Bending radius: 10 x D, Traversing path: 2 m, Traversing rate: 2 m/s |
| Байланыс материалы, негізгі кабель жағы | CU alloy |
| Минималды иілу радиусы, бекітілген орнату | 7.5 x D |
| Ең кіші иілу радиусы, бекітілген орнату | 64 mm |
| Минималды иілу радиусы, икемді орнату | 10 x D |
| Ең кіші иілу радиусы, жылжымалы орнату | 85 mm |
| Байланыс бетінің материалы, негізгі кабель жағы | gold-plated |
| Негізгі кабель жағындағы байланыс тасымалдағышының материалы | PA |
Өнім сипаттамасы
M23 connection female, straight, 12 poles, with 5 m main cable, Pin 9 and 10 linked
