QUINT4-UPS/24DC/24DC/40/PN

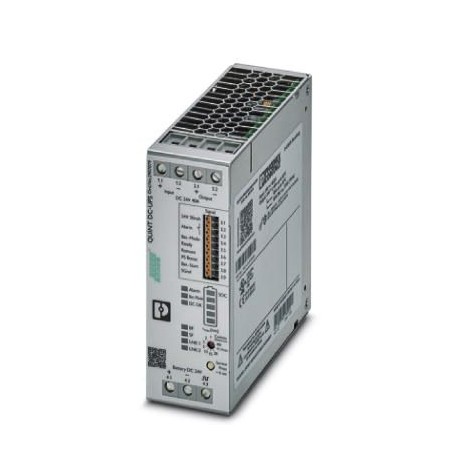

QUINT4-UPS/24DC/24DC/40/PN 2907079 PHOENIX CONTACT Uninterruptible power supply
$0.00USD
3656 қолжетімді
Негізгі сипаттамалар
GTIN:4055626170039
Тапсырыс кілті:2907079
Қаптау блогы:1 pc
Шыққан елі:CN (China)
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| GTIN | 4055626170039 |
| Тапсырыс кілті | 2907079 |
| Қаптау блогы | 1 pc |
| Шыққан елі | CN (China) |
| Арнайы тариф нөмірі | 85371091 |
| Тиімділік (енгізілген деректер) | typ. 97 % |
| (Шығарылым деректері (жалпы)) | 18 V DC ... 32 V DC |
| Жүктемеден қорғану (Кіріс деректері) | yes |
| (Энергия сақтау (батарея)) | Reach |
| Климаттық класс (өлшемдері) | 3K3 (EN 60721) |
| Тереңдік (негізгі коммерциялық деректер) | 125 mm |
| Ені (негізгі коммерциялық деректер) | 47 mm |
| Биіктігі (негізгі коммерциялық деректер) | 130 mm |
| Ауысу уақыты (кіріс деректері) | 0 ms |
| (Батареяға арналған қосылым деректері) | UL/C-UL Listed ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C, D T4 (Hazardous Location) |
| Аршып алу ұзындығы (Жалпы деректер) | 10 mm |
| Connection method (General data) | Screw connection |
| Ластану дәрежесі (өлшемдері) | 2 |
| Орнату биіктігі (өлшемдері) | ≤ 4000 m |
| Қысқа тұйықталудан қорғалған (кіріс деректері) | yes |
| Қорғаныс дәрежесі (өлшемдері) | IP20 |
| Салмағы (Энергия сақтау (батарея)) | 0.7 kg |
| Кіріс кернеуі (қоршаған орта жағдайлары) | 24 V DC |
| Соққы (батареяның қосылым деректері) | 18 ms, 30g, in each space direction (according to IEC 60068-2-27) |
| Қосу уақыты (қоршаған орта жағдайлары) | max. 3 s |
| Максималды тарту моменті (Жалпы деректер) | 1.5 Nm |
| Бір дана салмағы (қаптаманы қоспағанда) | 771.900 g |
| Қатайту моменті, мин (Жалпы деректер) | 1.2 Nm |
| UPS тізбекті қосылымы (кіріс деректері) | no |
| Кернеу (батареяның қосылым деректері) | 10 V (Test Level 3) |
| Түсініктемелер (Батареяға қосылу деректері) | Criterion B |
| REAch SVHC (Стандарттар мен ережелер) | Lead 7439-92-1 |
| UPS параллель қосылымы (кіріс деректері) | no |
| Кіріс кернеуінің диапазоны (қоршаған орта жағдайлары) | 18 V DC ... 30 V DC |
| Ішкі кіріс сақтандырғышы (қоршаған орта жағдайлары) | no |
| Бастапқы токтың асқын кернеуі (қоршаған орта жағдайлары) | ≤ 9 A (≤ 4 ms) |
| Ажырату ұзындығы (қосылым деректері, кіріс) | 10 mm |
| Қосылу әдісі (қосылу деректері, енгізу) | Screw connection |
| Сыну ұзындығы (қосылым деректері, шығыс) | 6.5 mm |
| UL мақұлдаулары (батареяға арналған қосылым деректері) | UL/C-UL Listed UL 61010-1 |
| Қосылу әдісі (қосылу деректері, шығыс) | Screw connection |
| Қоршаған орта температурасы (жұмыс) (өлшемдері) | -25 °C ... 70 °C (> 60 °C Derating: 2.5 %/K) |
| Электрлік беріктік, макс. (Қоршаған орта жағдайлары) | 35 V DC |
| Бекітілген қосылу шегі (қоршаған орта жағдайлары) | 22 V DC |
| Шу шығару (батареяға қосылу деректері) | Additional basic standard EN 61000-6-5 (immunity in power station), IEC/EN 61850-3 (energy supply) |
| Шуға төзімділік (батареяға қосылу деректері) | Immunity according to EN 61000-6-2 (industrial) |
| Шығыс кернеу диапазоны (Шығыс деректері (жалпы)) | 18 V DC ... 30 V DC |
| Буфер уақыты (Шығыс деректері (батарея жұмысы)) | 45 min. (38 Ah) |
| Жиілік диапазоны (батареяға арналған қосылым деректері) | 0.15 MHz ... 80 MHz |
| Максималды тарту моменті (қосылу деректері, кіріс) | 1.5 Nm |
| Зарядтау уақыты (шығыс деректері (батарея жұмысы)) | 202.5 h |
| Өткізгіштің көлденең қимасы AWG макс. (Жалпы деректер) | 6 |
| Өткізгіштің көлденең қимасы AWG мин. (Жалпы деректер) | 8 |
| Байланыс разряды (батареяның қосылым деректері) | 4 kV (Test Level 2) |
| IQ-технологиясы (Шығарылым деректері (батарея жұмысы)) | yes |
| Максималды сыйымдылық (Шығыс деректері (батарея жұмысы)) | 135 Ah |
| Максималды тарту моменті (қосылу деректері, шығыс) | 0.6 Nm |
| Қатайту моменті, мин (Қосылу деректері, кіріс) | 1.2 Nm |
| Кернеудің төмендеуі, кіріс/шығыс (қоршаған орта жағдайлары) | 0.5 V DC |
| Кері полярлықтан қорғау (қоршаған орта жағдайлары) | yes |
| Қатайту моменті, мин (Қосылу деректері, шығыс) | 0.5 Nm |
| Өткізгіштің көлденең қимасының максималды қаттылығы (Жалпы деректер) | 16 mm² |
| Өткізгіштің көлденең қимасының қатты мин. (Жалпы деректер) | 0.5 mm² |
| Өріс кернеуін тексеру (батареяға қосылу деректері) | 3 V/m (Test Level 2) |
| Динамикалық күшейту (IDyn.Boost) (Шығарылым деректері (жалпы)) | 60 A (5 s) |
| Статикалық күшейту (IStat.Boost) (Шығарылым деректері (жалпы)) | 45 A |
| Төмен кернеу директивасы (батареяға қосылу деректері) | Conformance with Low Voltage Directive 2014/35/EC |
| Стандарттар/ережелер (батареяға қосылу деректері) | EN 61000-4-8 |
| Діріл (жұмыс) (батареяның қосылым деректері) | 2.3g |
| Қоршаған орта температурасы (сақтау/тасымалдау) (Өлшемдері) | -40 °C ... 85 °C |
| Батарея технологиясы (Шығыс деректері (батарея жұмысы)) | VRLA, VRLA-WTR, LI-ION |
| Өткізгіштің көлденең қимасының икемді максимумы (Жалпы деректер) | 16 mm² |
| Өткізгіштің көлденең қимасының икемді мин. (Жалпы деректер) | 0.5 mm² |
| Шығыс кернеу диапазоны (Шығу деректері (желі жұмысы)) | 19 V DC ... 32 V DC |
| Температура сенсоры (Шығыс деректері (батарея жұмысы)) | yes |
| Балама құрастыру тереңдігі (негізгі коммерциялық деректер) | 49 mm |
| MTBF (IEC 61709, SN 29500) (Энергия сақтау (батарея)) | > 1151000 h (25 °C) |
| Балама құрастырумен ені (негізгі коммерциялық деректер) | 123 mm |
| Балама құрастыру кезіндегі биіктік (негізгі коммерциялық деректер) | 130 mm |
| Сақтандырғышты таңдаулы түрде ажырату (ISFB) (Шығыс деректері (жалпы)) | 215 A (15 ms) |
| Қоршаған орта температурасы (іске қосу түрі тексерілді) (Өлшемдері) | -40 °C |
| Заряд аяқталған кездегі кернеу (Шығыс деректері (батарея жұмысы)) | 32 V DC |
| Энергия сақтау құрылғысын тізбектей қосу (Кіріс деректері) | no |
| Өткізгіштің көлденең қимасы AWG макс. (Қосылым деректері, кіріс) | 6 |
| Өткізгіштің көлденең қимасы AWG мин. (Қосылым деректері, кіріс) | 8 |
| Энергия сақтау құрылғысын параллель қосу (Кіріс деректері) | Yes, 5 (observe line protection) |
| Өткізгіштің көлденең қимасы AWG макс. (Қосылым деректері, шығыс) | 12 |
| Өткізгіштің көлденең қимасы AWG мин. (Қосылым деректері, шығыс) | 30 |
| Динамикалық күшейту (IDyn.Boost) (Шығарылым деректері (желілік жұмыс)) | 60 A (5 s) |
| Статикалық күшейту (IStat.Boost) (Шығарылым деректері (желілік жұмыс)) | 45 A |
| Өткізгіштің көлденең қимасының максималды қаттылығы (қосылу деректері, кіріс) | 16 mm² |
| Өткізгіштің көлденең қимасының ең аз мәні (қосылу деректері, кіріс) | 0.5 mm² |
| Терең разрядтан қорғау (Шығыс деректері (батарея жұмысы)) | 19.2 V DC |
| Электромагниттік үйлесімділік (батареяға арналған қосылым деректері) | Conformance with EMC Directive 2014/30/EU |
| Максималды рұқсат етілген салыстырмалы ылғалдылық (жұмыс) (Өлшемдері) | ≤ 95 % (at 25 °C, non-condensing) |
| Өткізгіштің көлденең қимасының максималды қаттылығы (қосылу деректері, шығыс) | 2.5 mm² |
| Өткізгіштің көлденең қимасының мин. (Қосылым деректері, шығыс) | 0.2 mm² |
| Заряд сипаттамасының қисығы (Шығыс деректері (батарея жұмысы)) | IU0U |
| Қоршаған ортаны қорғау директивасы (Энергияны сақтау (батарея)) | RoHS |
| Өткізгіштің көлденең қимасының икемді максимумы (қосылым деректері, кіріс) | 16 mm² |
| Өткізгіштің көлденең қимасының икемді мин. (Қосылым деректері, кіріс) | 0.5 mm² |
| Сақтандырғышты таңдаулы түрде ажырату (ISFB) (Шығыс деректері (желілік жұмыс)) | 215 A (15 ms) |
| Өткізгіштің көлденең қимасының икемді максимумы (қосылу деректері, шығыс) | 2.5 mm² |
| Өткізгіштің көлденең қимасының икемді мин. (Қосылым деректері, шығыс) | 0.2 mm² |
| Зарядтау тогы (конфигурацияланады) (Шығыс деректері (батарея жұмысы)) | 5 A |
| Стандартты – Қауіпсіздік өте төмен кернеуі (батареяға қосылу деректері) | IEC 61010-1 (SELV) |
| Температураны өтеу (конфигурациялануы мүмкін) (Шығыс деректері (батарея жұмысы)) | 42 mV/K |
| Жалғыз өткізгіш/соңғы нүкте, көпіршікті, ферруламен, макс. (Жалпы деректер) | 16 mm² |
| Жалғыз өткізгіш/соңғы нүкте, көпіршікті, ферруламен, мин. (Жалпы деректер) | 0.5 mm² |
| Номиналды сыйымдылық (қосымша зарядтағышсыз) (Шығыс деректері (батарея жұмысы)) | 7 Ah ... 100 Ah |
| Зарядтау соңындағы кернеу (температура бойынша өтелген) (Шығыс деректері (батарея жұмысы)) | 25 V DC ... 32 V DC |
| Жалғыз өткізгіш/терминалды нүкте, көпіршікті, ферруламен, макс. (Қосылым деректері, кіріс) | 16 mm² |
| Жалғыз өткізгіш/терминалды нүкте, көпіршікті, ферруламен, мин. (Қосылу деректері, кіріс) | 0.5 mm² |
| UL 94 стандартына сәйкес тұтанғыштық класы (корпус / терминал блоктары) (Энергия сақтау (батарея)) | V0 |
Өнім сипаттамасы
QUINT UPS with IQ Technology, RJ45 (PROFINET) communication interfaces, rail mountable, input: 24 V DC, output: 24 V DC/40 A, charging current: 5 A
