QPD W 4PE2,5 9-16 M25 1,0 BK

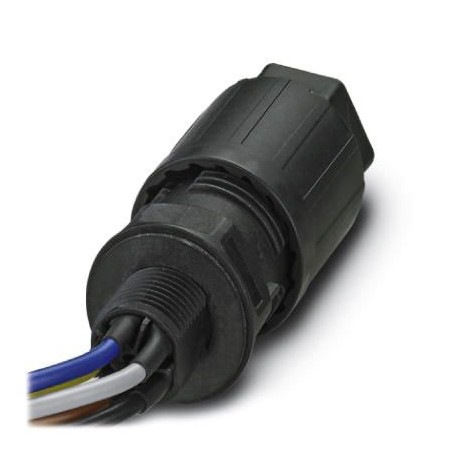

QPD W 4PE2,5 9-16 M25 1,0 BK 1582562 PHOENIX CONTACT Panel feed-through
$32.80USD
352 қолжетімді
Негізгі сипаттамалар
GTIN:4046356661553
(Кабель):IP69K
Тапсырыс кілті:1582562
Каталог беті:Page 478 (C-2-2017)
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| GTIN | 4046356661553 |
| (Кабель) | IP69K |
| Тапсырыс кілті | 1582562 |
| Каталог беті | Page 478 (C-2-2017) |
| Қаптау блогы | 1 pc |
| Шыққан елі | PL (Poland) |
| Арнайы тариф нөмірі | 85444290 |
| Сым түстері (жалпы) | black, brown, gray, blue, green/yellow |
| (Негізгі коммерциялық деректер) | IDC connection |
| Орынды белгілеу (Жалпы) | 1, 2, 3, N, PE |
| Түрі (негізгі коммерциялық деректер) | QPD 5x2,5 |
| Түс (негізгі коммерциялық деректер) | black |
| (Стандарттар мен ережелер) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Қорғаныс дәрежесі (кабель) | IP66 |
| Өткізгіштің көлденең қимасы (Жалпы) | 2.5 mm² |
| Сыртқы кабель диаметрі (жалпы) | 9 mm ... 16 mm |
| Құлыптау түрі (негізгі коммерциялық деректер) | Screw locking |
| Номиналды ток (қоршаған орта жағдайлары) | 20 A |
| Сым оқшаулағыш материалы (жалпы) | PVC/PE/TPE/rubber |
| Бір дана салмағы (қаптаманы қоспағанда) | 217.500 g |
| Кабель ұзындығы (негізгі коммерциялық деректер) | 1 m |
| Қытай RoHS (стандарттар мен ережелер) | Environmentally Friendly Use Period = 50 |
| Қоршаған орта температурасы (жұмыс) (кабель) | -40 °C ... 100 °C |
| Қосылу әдісі (негізгі коммерциялық деректер) | QUICKON connection |
| Номиналды ток IN (Қоршаған орта жағдайлары) | 20 A |
| Лауазым саны (негізгі коммерциялық деректер) | 5 |
| Номиналды кернеу (II/2) (Қоршаған орта жағдайлары) | 8 kV |
| Номиналды кернеу (III/2) (Қоршаған орта жағдайлары) | 8 kV |
| Номиналды кернеу (III/3) (Қоршаған орта жағдайлары) | 6 kV |
| Қосылымдар саны (негізгі коммерциялық деректер) | 10 |
| Өткізгіш (кабель) қосылған кездегі температура | -5 °C ... 50 °C |
| Оқшаулауды қоса алғанда, сым диаметрі (жалпы) | 2 mm ... 3.8 mm |
| Кілттің өлшемі, біріктірілген гайка (негізгі коммерциялық деректер) | 27 mm |
| Байланыс материалы (механикалық сипаттамалары) | Cu |
| Лауазымдардың санын ескеріңіз (негізгі коммерциялық деректер) | 4+PE |
| Кілттің өлшемі, қарсы гайка (негізгі коммерциялық деректер) | 30 mm |
| Қоршаған орта температурасы (сақтау/тасымалдау) (Кабель) | -40 °C ... 80 °C |
| Ластану дәрежесі (механикалық сипаттамалары) | 3 |
| Оқшаулағыш материал (механикалық сипаттамалары) | PA |
| Асқын кернеу санаты (механикалық сипаттамалары) | III |
| Қатайту моменті, біріктірілген гайка (негізгі коммерциялық деректер) | 10 Nm |
| QUICKON қосылу мүмкіндігі (электрлік сипаттамалары) | max. 10 |
| Қатайту моменті, қарсы гайка (негізгі коммерциялық деректер) | 5 Nm |
| Соққы әсері санаты (Электрлік сипаттамалары) | IK07 |
| Байланыс тасымалдаушы материал (механикалық сипаттамалары) | PA |
| Байланыс бетінің материалы (механикалық сипаттамалары) | silver-plated |
| Өткізгіштің көлденең қимасы AWG макс. (Негізгі коммерциялық деректер) | 14 |
| Өткізгіштің көлденең қимасы AWG мин. (Негізгі коммерциялық деректер) | 16 |
| UL 94 стандартына сәйкес тұтанғыштық рейтингі (материалдық деректер) | V0 |
| Өткізгіштің көлденең қимасының максималды қаттылығы (негізгі коммерциялық деректер) | 2.5 mm² |
| Өткізгіштің көлденең қимасының қатты мин. (Негізгі коммерциялық деректер) | 1 mm² |
| Өткізгіштің көлденең қимасының икемді максимумы (негізгі коммерциялық деректер) | 2.5 mm² |
| Өткізгіштің көлденең қимасының икемді мин. (Негізгі коммерциялық деректер) | 1 mm² |
| UL 94 стандартына сәйкес тұтанғыштық рейтингі (механикалық сипаттамалары) | V0 |
| VDE 0295 / ең кіші сым диаметріне сәйкес жеке литц құрылымы (Жалпы) | VDE 0295 class 1 to 6/min. 0.15 mm |
Өнім сипаттамасы
Feedthrough, QUICKON connection, number of poles: 4+PE, 1 mm² ... 2.5 mm², 690 V, 20 A, black, with QUICKON nut, outer cable diameter: 9 mm ... 16 mm, mounting thread: M25, Single conductors (welded),
