Q 1,5/2FL/11-M20KU-ESA

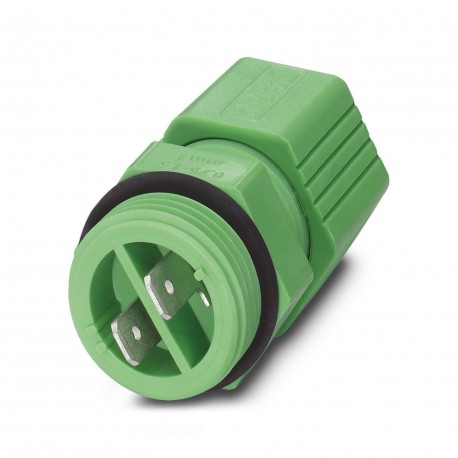

Q 1,5/2FL/11-M20KU-ESA 1640647 PHOENIX CONTACT Panel feed-through
$0.00USD
3472 қолжетімді
Негізгі сипаттамалар
:250 V DC
Ені:22 mm
Биіктігі:22 mm
Ұзындығы:43.7 mm
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| 250 V DC | |
| Ені | 22 mm |
| Биіктігі | 22 mm |
| Ұзындығы | 43.7 mm |
| Қорғалған | no |
| Өнім түрі | Panel feed-through |
| Құрастыру нотасы | If the conductor is reconnected, it must be cut off above the last contact point. QUICKON components may only be operated when under no load. |
| Орнату түрі | Front mounting M20 |
| Түсі (корпус) | green (RAL 6021) |
| Соққы күші | IK06 |
| Байланыс материалы | Copper alloy |
| Материалдық корпус | PA |
| Орынды белгілеу | 1, 2 |
| Байланысқа төзімділік | < 3 mΩ |
| Номиналды ток IN | 17.5 A (15 A with slip-on sleeve 2.5 mm²; 12 A with slip-on sleeve 1.5 mm².) |
| Номиналды кернеу БҰ | 250 V AC |
| Ластану дәрежесі | 3 |
| Өлшемдік сурет | |
| Лауазым саны | 2 |
| Қорғау дәрежесі | IP65 |
| Асқын кернеу санаты | III |
| номиналды кернеу (II/2) | 630 V (with insulating sleeve) |
| Қосылымдар саны | 2 |
| Номиналды кернеу (III/3) | 250 V (with insulating sleeve) |
| Кілт өлшемі Union гайкасы | 22 mm |
| номиналды кернеу (III/2) | 320 V (with insulating sleeve) |
| Тасымалдаушы материалмен байланыс | PA 6.6 |
| Байланыс бетінің материалы | Pre-nickel plated and tin-plated |
| Материалдық сым оқшаулағышы | PVC / PE |
| Номиналды асқын кернеу (III/3) | 6 kV |
| Қатайту моменті Біріктірілген гайка | 2.5 Nm |
| Кілт өлшемі Байланыс тасымалдаушысы | 22 mm |
| AWG қосылымының көлденең қимасы | 18 ... 16 |
| Өткізгіштің көлденең қимасы қатты | 0.75 mm² ... 1 mm² |
| Қатайту моменті Бекіту гайкасы | 3.75 Nm |
| Қоршаған орта температурасы (жұмыс) | -25 °C ... 80 °C (Specifications of the cable manufacturer must be observed.) |
| Өткізгіштің көлденең қимасы икемді | 0.75 mm² ... 1.5 mm² |
| Қатайту моменті Байланыс тасымалдаушысы | 3.75 Nm |
| Әр позициядағы қосылымдар саны | 1 |
| Оқшаулауды қоса алғанда, сым диаметрі | >= 3 mm |
| Қосылу әдісі Құрылғы жағында | Manual solder/slip on connection |
| Өткізгіш жалғанған кездегі температура | -5 °C ... 50 °C |
| UL 94 стандарты бойынша тұтанғыштық рейтингі | V0 |
| Бірдей көлденең қимадағы өткізгіштер арасындағы қосылу жиілігі | 10 (if the conductor is connected more than once, seal and cap may need to be replaced.) |
| VDE 0295 / ең кіші сым диаметріне сәйкес жеке литц құрылымы | VDE 0295 Cl.2-5, min. wire diameter 0.2 mm |
Өнім сипаттамасы
Feedthrough, for outdoor wall mounting with manual weld connection/flat plug connection, 4.8 x 0.8 mm
