PTU 35/4X6/6X2,5

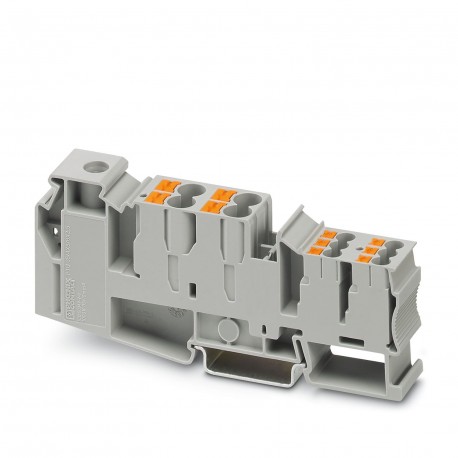

PTU 35/4X6/6X2,5 3214080 PHOENIX CONTACT Potential collective terminal
$0.00USD
3087 қолжетімді
Негізгі сипаттамалар
:35 mm² / 6.8 kg
Түс:gray (RAL 7042)
Ені:16.3 mm
Биіктігі:110.4 mm
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| 35 mm² / 6.8 kg | |
| Түс | gray (RAL 7042) |
| Ені | 16.3 mm |
| Биіктігі | 110.4 mm |
| Нәтиже | Test passed |
| Спектр | Service life test category 2, bogie-mounted |
| АСД деңгейі | 6.12 (m/s²)²/Hz |
| Жиілік | f1= 5 Hz to f2= 250 Hz |
| Потенциалдар | 1 |
| Пульс пішіні | Half-sine |
| Революциялар | 135 |
| Үдеу | 3.12g |
| Өнім түрі | Potential distributor |
| Бұрандалы бұранда | M6 |
| Орнату түрі | NS 35/7,5 |
| Техникалық сипаттама | DIN EN 50155 (VDE 0115-200):2008-03 |
| Жолдар саны | 1 |
| Айналу жылдамдығы | 10 rpm |
| Соққының ұзақтығы | 18 ms |
| Номиналды ток | 105 A |
| Номиналды кернеу | 8 kV |
| Бүйірлік панельді ашу | No |
| Сынақ нұсқаулары | X-, Y- and Z-axis |
| Мақаланы қайта қарау | 06 |
| Қызмет көрсетуге кіру | yes |
| Кесу ұзындығы | 18 mm |
| Экспозиция уақыты | 30 s |
| AWG көлденең қимасы | 14 ... 2 (converted acc. to IEC) |
| Қатайту моменті | 3.2 ... 3.7 Nm |
| NS 35/15 бойынша тереңдік | 56.3 mm |
| Жұмыс туралы ескертпелер | In the end application, the applicable safety regulations for overload and short-circuit protection on the connected conductors must be considered. |
| Температура циклдары | 192 |
| Ластану дәрежесі | 3 |
| NS 35/7,5 тереңдігі | 48.8 mm |
| Оқшаулағыш материал | PA |
| Сынақ күшінің орнатылған мәні | 10 N |
| Максималды жүктеме тогы | 105 A (The maximum load current must not be exceeded by the total current of all connected conductors.) |
| Асқын кернеу санаты | III |
| Номиналды көлденең қима | 6 mm² |
| Қосылымдар саны | 11 |
| Сынақ кернеуінің орнатылған мәні | 9.8 kV |
| Әр оське сынақ ұзақтығы | 5 h |
| DIN рельсі/бекіту тірегі | NS 35 |
| Оқшаулағыш материалдар тобы | I |
| Ішкі цилиндрлік өлшеуіш | B9 |
| Өткізгіштің көлденең қимасы қатты | 1.5 mm² ... 50 mm² |
| Қоршаған орта температурасы (жинақтау) | -5 °C ... 70 °C |
| Өткізгіштің көлденең қимасы/салмағы | 1.5 mm² / 0.4 kg |
| Әр бағыттағы амортизаторлар саны | 3 |
| Қоршаған орта температурасы (іске қосу) | -5 °C ... 70 °C |
| Қоршаған орта температурасы (жұмыс) | -60 °C ... 110 °C (Operating temperature range incl. self-heating; for max. short-term operating temperature, see RTI Elec.) |
| Әр деңгейдегі қосылымдар саны | 11 |
| Өткізгіштің көлденең қимасы икемді | 1.5 mm² ... 50 mm² |
| Стандартқа сәйкес қосылу | IEC 60947-7-1 |
| Рұқсат етілген ылғалдылық (жұмыс) | 20 % ... 90 % |
| Өткізгіштің көлденең қимасы, қатты [AWG] | 18 ... 8 (converted acc. to IEC) |
| Қысқа мерзімді 35 мм² токқа төтеп береді | 3 kA |
| Short-time withstand current 50 mm² | 4.8 kA |
| UL 94 стандарты бойынша тұтанғыштық рейтингі | V0 |
| Түтін газының уыттылығы NFPA 130 (SMP 800C) | passed |
| Қоршаған орта температурасы (сақтау/тасымалдау) | -25 °C ... 60 °C (for a short time, no longer than 24 h, -60°C to +70°C) |
| Өткізгіштің көлденең қимасы, икемді [AWG] | 14 ... 2 (converted acc. to IEC) |
| Рұқсат етілген ылғалдылық (сақтау/тасымалдау) | 30 % ... 70 % |
| Беттік тұтанғыштық NFPA 130 (ASTM E 162) | passed |
| Көлденең қимасы бірдей, екі қатты өткізгіш | 1.5 mm² ... 16 mm² |
| Көлденең қимасы бірдей, икемді 2 өткізгіш | 1.5 mm² ... 10 mm² |
| Суықта статикалық оқшаулағыш материалды қолдану | -60 °C |
| Номиналды күй үшін максималды қуат дисперсиясы | 4.06 W |
| Калориметриялық жылу бөлінуі NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| AWG қатты көлденең қимасы бірдей 2 өткізгіш | 16 ... 6 (converted acc. to IEC) |
| Бірдей көлденең қимасы бар 2 AWG икемді өткізгіштері | 16 ... 8 (converted acc. to IEC) |
| Теміржол көлігін өрттен қорғау (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Теміржол көлігін өрттен қорғау (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Теміржол көлігін өрттен қорғау (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Теміржол көлігін өрттен қорғау (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Түтіннің меншікті оптикалық тығыздығы NFPA 130 (ASTM E 662) | passed |
| Икемді өткізгіштің көлденең қимасы (пластикалық жеңі бар феррула) | 1.5 mm² ... 35 mm² |
| Оқшаулау материалының салыстырмалы температура индексі (Elec., UL 746 B) | 130 °C |
| Өткізгіштің көлденең қимасы икемді (пластикалық жеңсіз феррул) | 1.5 mm² ... 35 mm² |
| Оқшаулау материалының температуралық индексі (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Көлденең қимасы бірдей, икемді, пластикалық жеңсіз ферруласы бар 2 өткізгіш | 1.5 mm² ... 10 mm² |
| Көлденең қимасы бірдей, икемді, пластикалық жеңі бар TWIN феррулы бар 2 өткізгіш | 0.5 mm² ... 1.5 mm² |
Өнім сипаттамасы
Collective potential terminal, nominal voltage: 1000 V, nominal current: 105 A, number of connections: 11, connection type: Screw connection, 1st floor, left-hand connection, cross-section: 1.5 mm² -
