Қоймада Танымал өнім
PTTBS 2,5-PE/L

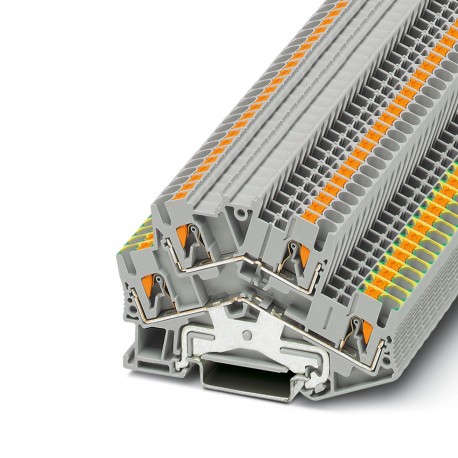

PTTBS 2,5-PE/L 3209621 PHOENIX CONTACT Protective conductor double-level terminal block
$0.00USD
4513 қолжетімді
Негізгі сипаттамалар
:2.5 mm² / 0.7 kg
Ескерту:Please observe the current carrying capacity of the DIN rails.
Түс:gray (RAL 7042)
Ұсыныс:5.2 mm
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| 2.5 mm² / 0.7 kg | |
| Ескерту | Please observe the current carrying capacity of the DIN rails. |
| Түс | gray (RAL 7042) |
| Ұсыныс | 5.2 mm |
| Ені | 5.2 mm |
| Биіктігі | 78 mm |
| Нәтиже | Test passed |
| Спектр | Service life test category 2, bogie-mounted |
| АСД деңгейі | 6.12 (m/s²)²/Hz |
| Жиілік | f1= 5 Hz to f2= 250 Hz |
| Пульс пішіні | Half-sine |
| Революциялар | 135 |
| Үдеу | 3.12g |
| Өнім түрі | Ground terminal block |
| Орнату түрі | NS 35/7,5 |
| Техникалық сипаттама | DIN EN 50155 (VDE 0115-200):2008-03 |
| Жерге қосу табаны | Yes |
| Жолдар саны | 2 |
| Айналу жылдамдығы | 10 rpm |
| Соққының ұзақтығы | 18 ms |
| Қақпақтың соңының ені | 2.2 mm |
| Номиналды ток | 24 A |
| Номиналды кернеу | 6 kV |
| Бүйірлік панельді ашу | Yes |
| Сынақ нұсқаулары | X-, Y- and Z-axis |
| Мақаланы қайта қарау | 10 |
| Кесу ұзындығы | 10 mm |
| Экспозиция уақыты | 30 s |
| AWG көлденең қимасы | 26 ... 12 (converted acc. to IEC) |
| NS 35/15 бойынша тереңдік | 62 mm |
| Температура циклдары | 192 |
| Ластану дәрежесі | 3 |
| NS 35/7,5 тереңдігі | 54.5 mm |
| Оқшаулағыш материал | PA |
| Максималды жүктеме тогы | 30 A (with 4 mm² conductor cross section, rigid) |
| Асқын кернеу санаты | III |
| Номиналды көлденең қима | 2.5 mm² |
| Қосылымдар саны | 4 |
| Сынақ кернеуінің орнатылған мәні | 7.3 kV |
| Әр оське сынақ ұзақтығы | 5 h |
| Оқшаулағыш материалдар тобы | I |
| Ішкі цилиндрлік өлшеуіш | A3 |
| Өткізгіштің көлденең қимасы қатты | 0.14 mm² ... 4 mm² |
| Қоршаған орта температурасы (жинақтау) | -5 °C ... 70 °C |
| Өткізгіштің көлденең қимасы/салмағы | 0.14 mm² / 0.2 kg |
| Әр бағыттағы амортизаторлар саны | 3 |
| Қоршаған орта температурасы (іске қосу) | -5 °C ... 70 °C |
| Қоршаған орта температурасы (жұмыс) | -60 °C ... 110 °C (Operating temperature range incl. self-heating; for max. short-term operating temperature, see RTI Elec.) |
| Әр деңгейдегі қосылымдар саны | 2 |
| Өткізгіштің көлденең қимасы икемді | 0.14 mm² ... 4 mm² |
| Стандартқа сәйкес қосылу | IEC 60947-7-1/IEC 60947-7-2 |
| Рұқсат етілген ылғалдылық (жұмыс) | 20 % ... 90 % |
| Температураны көтеру сынағының талаптары | Increase in temperature ≤ 45 K |
| Қысқа мерзімді 4 мм² токқа төтеп береді | 0.48 kA |
| Қысқа мерзімді 2,5 мм² токқа төзімді | 0.3 kA |
| UL 94 стандарты бойынша тұтанғыштық рейтингі | V0 |
| Түтін газының уыттылығы NFPA 130 (SMP 800C) | passed |
| Қоршаған орта температурасы (сақтау/тасымалдау) | -25 °C ... 60 °C (for a short time, not exceeding 24 h, -60 °C to +70 °C) |
| Өткізгіштің көлденең қимасы, икемді [AWG] | 26 ... 12 (converted acc. to IEC) |
| Рұқсат етілген ылғалдылық (сақтау/тасымалдау) | 30 % ... 70 % |
| Беттік тұтанғыштық NFPA 130 (ASTM E 162) | passed |
| Суықта статикалық оқшаулағыш материалды қолдану | -60 °C |
| Номиналды күй үшін максималды қуат дисперсиясы | 0.77 W |
| Калориметриялық жылу бөлінуі NFPA 130 (ASTM E 1354) | 27,5 MJ/kg |
| Теміржол көлігін өрттен қорғау (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Теміржол көлігін өрттен қорғау (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Теміржол көлігін өрттен қорғау (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Теміржол көлігін өрттен қорғау (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Түтіннің меншікті оптикалық тығыздығы NFPA 130 (ASTM E 662) | passed |
| Икемді өткізгіштің көлденең қимасы (пластикалық жеңі бар феррула) | 0.14 mm² ... 2.5 mm² |
| Оқшаулау материалының салыстырмалы температура индексі (Elec., UL 746 B) | 130 °C |
| Өткізгіштің көлденең қимасы икемді (пластикалық жеңсіз феррул) | 0.14 mm² ... 2.5 mm² |
| Оқшаулау материалының температуралық индексі (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
| Көлденең қимасы бірдей, икемді, пластикалық жеңі бар TWIN феррулы бар 2 өткізгіш | 0.5 mm² |
Өнім сипаттамасы
Double-deck terminal block with protective conductor, nominal voltage: 500 V, nominal current: 24 A, connection type: Push-in connection, 1st and 2nd floor, Sizing cross-section: 2.5 mm², cross-sectio
Негізгі ерекшеліктер
- Өнеркәсіптік деңгейдегі сапа
- RoHS талаптарына сәйкес
- CE сертификатталған
- 1 жыл кепілдік
