Қоймада Танымал өнім
PTPOWER 95 BU

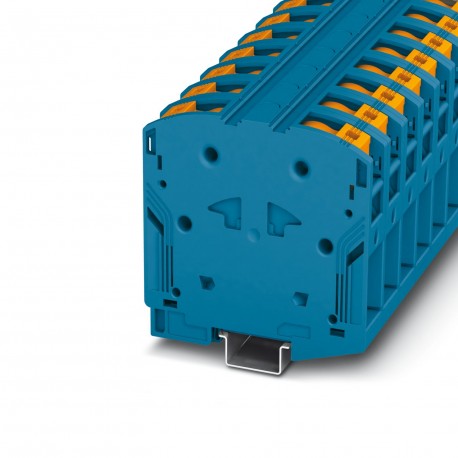

PTPOWER 95 BU 3260103 PHOENIX CONTACT High-current terminal block
$0.00USD
4725 қолжетімді
Негізгі сипаттамалар
:Machine building
Түс:blue (RAL 5015)
Ені:25 mm
Биіктігі:105.5 mm
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| Machine building | |
| Түс | blue (RAL 5015) |
| Ені | 25 mm |
| Биіктігі | 105.5 mm |
| Нәтиже | Test passed |
| шығару | (Permanent) |
| Спектр | Service life test category 2, bogie-mounted |
| АСД деңгейі | 6.12 (m/s²)²/Hz |
| Жиілік | f1= 5 Hz to f2= 250 Hz |
| Потенциалдар | 1 |
| Көпір деректері | 144 A / 50 mm² |
| Пульс пішіні | Half-sine |
| Революциялар | 135 |
| Үдеу | 3.12g |
| Өнім түрі | High current terminal block |
| Орнату түрі | NS 35/15 |
| Номиналды ток | 232 A |
| Номиналды кернеу | 8 kV |
| Техникалық сипаттама | DIN EN 50155 (VDE 0115-200):2008-03 |
| Ferrule length | 40 mm |
| Анықтау | II 2 GD Ex eb IIC Gb |
| Жолдар саны | 1 |
| Айналу жылдамдығы | 10 rpm |
| Соққының ұзақтығы | 18 ms |
| Көпірлер тізімі | Insertion bridge / EB 2-25/PT / 3260157 |
| Бүйірлік панельді ашу | No |
| Сынақ нұсқаулары | X-, Y- and Z-axis |
| Мақаланы қайта қарау | 14 |
| Кесу ұзындығы | 40 mm |
| Экспозиция уақыты | 30 s |
| AWG көлденең қимасы | 2 ... 3/0 (converted acc. to IEC) |
| Байланысқа төзімділік | 0.1 mΩ |
| NS 35/15 бойынша тереңдік | 108.7 mm |
| Температура циклдары | 192 |
| Қолданылу саласы | Railway industry |
| Ластану дәрежесі | 3 |
| Оқшаулағыш материал | PA |
| Лауазым саны | 1 |
| Сынақ күшінің орнатылған мәні | 15 N |
| Максималды жүктеме тогы | 232 A (with 95 mm² conductor cross section) |
| Асқын кернеу санаты | III |
| Номиналды көлденең қима | 95 mm² |
| Қосылымдар саны | 2 |
| Сынақ кернеуінің орнатылған мәні | 9.8 kV |
| Әр оське сынақ ұзақтығы | 5 h |
| Қосылым сыйымдылығы AWG | 4 ... 4/0 |
| DIN рельсі/бекіту тірегі | NS 35/15 |
| Температураның жоғарылауы | 40 K (237 A / 95 mm²) |
| AWG номиналды көлденең қимасы | 4/0 |
| Сертификатталған аксессуарлар | 1206612 SZF 3-1,0X5,5 |
| Номиналды оқшаулау кернеуі | 1000 V |
| көпірмен көпір жасау үшін | 1100 V |
| Қосылу сыйымдылығы қатты | 25 mm² ... 95 mm² |
| Оқшаулағыш материалдар тобы | I |
| Жұмыс температурасының диапазоны | -60 °C ... 110 °C |
| Өткізгіштің көлденең қимасы қатты | 25 mm² ... 95 mm² |
| Қоршаған орта температурасы (жинақтау) | -5 °C ... 70 °C |
| Өткізгіштің көлденең қимасы/салмағы | 25 mm² / 4.5 kg |
| Әр бағыттағы амортизаторлар саны | 3 |
| Қоршаған орта температурасы (іске қосу) | -5 °C ... 70 °C |
| Қоршаған орта температурасы (жұмыс) | -60 °C ... 110 °C (Operating temperature range incl. self-heating; for max. short-term operating temperature, see RTI Elec.) |
| Әр деңгейдегі қосылымдар саны | 2 |
| Өткізгіштің көлденең қимасы икемді | 25 mm² ... 95 mm² |
| Стандартқа сәйкес қосылу | IEC 60947-7-1 |
| Рұқсат етілген ылғалдылық (жұмыс) | 20 % ... 90 % |
| Температураны көтеру сынағының талаптары | Increase in temperature ≤ 45 K |
| кірістіру көпірі бар көпірде | 1100 V |
| Short-time withstand current 95 mm² | 11.4 kA |
| UL 94 стандарты бойынша тұтанғыштық рейтингі | V0 |
| Түтін газының уыттылығы NFPA 130 (SMP 800C) | passed |
| Қоршаған орта температурасы (сақтау/тасымалдау) | -25 °C ... 60 °C (for a short time, no longer than 24 h, -60°C to +70°C) |
| Өткізгіштің көлденең қимасы, икемді [AWG] | 2 ... 3/0 (converted acc. to IEC) |
| Рұқсат етілген ылғалдылық (сақтау/тасымалдау) | 30 % ... 70 % |
| Қатты көпірмен көлденең қима | 70 mm² |
| Беттік тұтанғыштық NFPA 130 (ASTM E 162) | passed |
| Икемді кірістіру көпірі бар көлденең қима | 70 mm² |
| Суықта статикалық оқшаулағыш материалды қолдану | -60 °C |
| Номиналды күй үшін максималды қуат дисперсиясы | 7.54 W |
| Теміржол көлігін өрттен қорғау (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Теміржол көлігін өрттен қорғау (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Теміржол көлігін өрттен қорғау (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Теміржол көлігін өрттен қорғау (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Түтіннің меншікті оптикалық тығыздығы NFPA 130 (ASTM E 662) | passed |
| Икемді өткізгіштің көлденең қимасы (пластикалық жеңі бар феррула) | 25 mm² ... 95 mm² |
| Оқшаулау материалының салыстырмалы температура индексі (Elec., UL 746 B) | 130 °C |
| Өткізгіштің көлденең қимасы икемді (пластикалық жеңсіз феррул) | 25 mm² ... 95 mm² |
| Өткізгіштің көлденең қимасы икемді, пластикалық жеңсіз ферруласы бар, макс. | 95 mm² |
| Өткізгіштің көлденең қимасы икемді, пластикалық жеңсіз ферруласы бар, мин. | 25 mm² |
| Бір өткізгіш/терминалды нүкте, икемді, ферруласы бар, пластикалық жеңсіз, AWG | 4 ... 4/0 |
Өнім сипаттамасы
Current terminal, nominal voltage: 1000 V, nominal current: 232 A, number of connections: 2, number of poles: 1, connection type: PowerTurn connection, 1st floor, cross-section: 25 mm² - 95 mm², mount
