PTI 2,5-L/NT

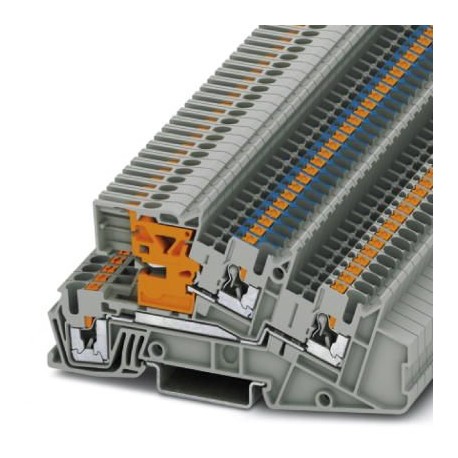

PTI 2,5-L/NT 3213947 PHOENIX CONTACT Installation level terminal block
$3.25USD
3116 қолжетімді
Негізгі сипаттамалар
GTIN:4046356609647
Тапсырыс кілті:3213947
Каталог беті:Page 86 (C-1-2017)
Қаптау блогы:50 pc
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| GTIN | 4046356609647 |
| Тапсырыс кілті | 3213947 |
| Каталог беті | Page 86 (C-1-2017) |
| Қаптау блогы | 50 pc |
| Ені (жалпы) | 5.2 mm |
| Ұзындығы (жалпы) | 101 mm |
| Шыққан елі | DE (Germany) |
| Арнайы тариф нөмірі | 85369010 |
| (Негізгі коммерциялық деректер) | 250 V (phase conductor/N) |
| Ең аз тапсырыс саны | 50 pc |
| Қақпақтың ені (жалпы) | 2.2 mm |
| Биіктігі NS 35/15 (жалпы) | 58 mm |
| Биіктігі NS 35/7,5 (жалпы) | 50.5 mm |
| Ескерту (Негізгі коммерциялық деректер) | Assembly instructions:For secure fastening of the neutral busbar, supports must be set at the beginning and end of each terminal strip as well as every 20 cm on longer terminal strips. |
| Түс (негізгі коммерциялық деректер) | gray |
| (Стандарттар мен ережелер) | No hazardous substances above threshold values |
| Кесу ұзындығы (өлшемдері) | 8 mm ... 10 mm |
| Қосылу әдісі (өлшемдері) | Push-in connection |
| Әлеуеттер (негізгі коммерциялық деректер) | 2 |
| Бір дана салмағы (қаптаманы қоспағанда) | 15.850 g |
| Ашық бүйірлік панель (негізгі коммерциялық деректер) | Yes |
| Қытай RoHS (стандарттар мен ережелер) | Environmentally friendly use period: unlimited = EFUP-e |
| Ішкі цилиндрлік өлшеуіш (Өлшемдері) | A3 |
| Деңгейлер саны (негізгі коммерциялық деректер) | 3 |
| Номиналды ағымдағы IN (негізгі коммерциялық деректер) | 24 A (with 4 mm² conductor cross section) |
| Номиналды кернеу БҰҰ (негізгі коммерциялық деректер) | 400 V (phase conductor/phase conductor) |
| Ластану дәрежесі (негізгі коммерциялық деректер) | 3 |
| Оқшаулағыш материал (негізгі коммерциялық деректер) | PA |
| Номиналды асқын кернеу (негізгі коммерциялық деректер) | 4 kV |
| Максималды жүктеме тогы (негізгі коммерциялық деректер) | 30 A (with 4 mm² conductor cross section and 3-pos. terminal block) |
| Асқын кернеу санаты (негізгі коммерциялық деректер) | III |
| Номиналды көлденең қима (негізгі коммерциялық деректер) | 4 mm² |
| Қосылымдар саны (негізгі коммерциялық деректер) | 3 |
| Өткізгіштің көлденең қимасы AWG макс. (Өлшемдері) | 12 |
| Өткізгіштің көлденең қимасы AWG мин. (Өлшемдері) | 26 |
| Өткізгіштің көлденең қимасының максималды қаттылығы (өлшемдері) | 4 mm² |
| Өткізгіштің көлденең қимасының мин. (Өлшемдері) | 0.14 mm² |
| Оқшаулағыш материалдар тобы (негізгі коммерциялық деректер) | I |
| Өткізгіштің көлденең қимасының икемді макс. (Өлшемдері) | 4 mm² |
| Өткізгіштің көлденең қимасының икемді мин. (Өлшемдері) | 0.14 mm² |
| Стандартқа сәйкес қосылу (Қосылым деректері) | CUL |
| NF F16-101, NF F10-102 F класы (негізгі коммерциялық деректер) | 2 |
| NF F16-101, NF F10-102 I класты (негізгі коммерциялық деректер) | 2 |
| Оттегі индексі (DIN EN ISO 4589-2) (Негізгі коммерциялық деректер) | >32 % |
| Макс. AWG өткізгіштің көлденең қимасы, икемді (өлшемдері) | 12 |
| Мин. AWG өткізгішінің көлденең қимасы, икемді (өлшемдері) | 26 |
| UL 94 стандартына сәйкес тұтанғыштық рейтингі (қосылу деректері) | V0 |
| Жалын сынағы әдісі (DIN EN 60695-11-10) (Негізгі коммерциялық деректер) | V0 |
| UL 94 (негізгі коммерциялық деректер) бойынша тұтанғыштық рейтингі | V0 |
| Түтін газының уыттылығы NFPA 130 (SMP 800C) (Негізгі коммерциялық деректер) | passed |
| Беттік тұтанғыштық NFPA 130 (ASTM E 162) (Негізгі коммерциялық деректер) | passed |
| Суықта статикалық оқшаулағыш материалды қолдану (Негізгі коммерциялық деректер) | -60 °C |
| Теміржол көлігінің өрт кезіндегі мінез-құлқы (DIN 5510-2) (Негізгі коммерциялық деректер) | Test passed |
| Номиналды күйдегі максималды қуат дисперсиясы (негізгі коммерциялық деректер) | 1.02 W (the value is multiplied when connecting multiple levels) |
| Калориметриялық жылу бөлінуі NFPA 130 (ASTM E 1354) (Негізгі коммерциялық деректер) | 27,5 MJ/kg |
| Теміржол көлігін өрттен қорғау (DIN EN 45545-2) R22 (Қосылым деректері) | HL 1 - HL 3 |
| Теміржол көлігін өрттен қорғау (DIN EN 45545-2) R23 (Қосылым деректері) | HL 1 - HL 3 |
| Теміржол көлігін өрттен қорғау (DIN EN 45545-2) R24 (Қосылым деректері) | HL 1 - HL 3 |
| Теміржол көлігін өрттен қорғау (DIN EN 45545-2) R26 (Қосылым деректері) | HL 1 - HL 3 |
| Теміржол көлігін өрттен қорғау (DIN EN 45545-2) R22 (Негізгі коммерциялық деректер) | HL 1 - HL 3 |
| Теміржол көлігін өрттен қорғау (DIN EN 45545-2) R23 (Негізгі коммерциялық деректер) | HL 1 - HL 3 |
| Теміржол көлігін өрттен қорғау (DIN EN 45545-2) R24 (Негізгі коммерциялық деректер) | HL 1 - HL 3 |
| Теміржол көлігін өрттен қорғау (DIN EN 45545-2) R26 (Негізгі коммерциялық деректер) | HL 1 - HL 3 |
| Түтіннің меншікті оптикалық тығыздығы NFPA 130 (ASTM E 662) (Негізгі коммерциялық деректер) | passed |
| Өткізгіштің көлденең қимасы икемді, пластикалық жеңі бар ферруласы бар (өлшемдері) | 2.5 mm² |
| Өткізгіштің көлденең қимасы икемді, пластикалық жеңі бар ферруласы бар, мин. (Өлшемдері) | 0.14 mm² |
| Оқшаулау материалының салыстырмалы температура индексі (Elec., UL 746 B) (Негізгі коммерциялық деректер) | 130 °C |
| Өткізгіштің көлденең қимасы икемді, пластикалық жеңсіз ферруласы бар (макс.) | 2.5 mm² |
| Өткізгіштің көлденең қимасы икемді, пластикалық жеңсіз ферруласы бар, мин. (Өлшемдері) | 0.14 mm² |
| Оқшаулау материалының температуралық индексі (DIN EN 60216-1 (VDE 0304-21)) (Негізгі коммерциялық деректер) | 125 °C |
| Көлденең қимасы бірдей, көп қабатты, пластикалық жеңі бар ЕКІ феррулалы 2 өткізгіш, макс. (Өлшемдері) | 0.5 mm² |
Өнім сипаттамасы
Distribution floor terminal block, Note on assembly: To securely fix the neutral busbar, trestles must be placed at the beginning and end of each terminal strip, as well as longer strips every 20cm.,
