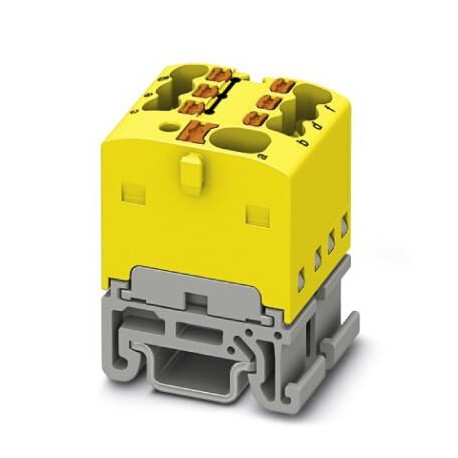

PTFIX 4/6X1,5-NS15A YE
PTFIX 4/6X1,5-NS15A YE 1047495 PHOENIX CONTACT Distribution block, nom. voltage: 500 V, nominal current: 17...
$0.00USD
3869 қолжетімді
Негізгі сипаттамалар
GTIN:4055626666006
Тапсырыс кілті:1047495
(Сызбалар):2.5 mm² / 0.7 kg
Каталог беті:Page 437 (C-1-2019)
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| GTIN | 4055626666006 |
| Тапсырыс кілті | 1047495 |
| (Сызбалар) | 2.5 mm² / 0.7 kg |
| Каталог беті | Page 437 (C-1-2019) |
| Қаптау блогы | 1 pc |
| Ені (жалпы) | 19 mm |
| Түс (сызбалар) | brown |
| Ұзындығы (жалпы) | 21.6 mm |
| Шыққан елі | PL (Poland) |
| ETIM 5.0 (eCl@ss) | EC000897 |
| ETIM 6.0 (eCl@ss) | EC000897 |
| ETIM 7.0 (eCl@ss) | EC000897 |
| (Қосылым деректері) | IEC 60998-2-2 |
| Орнату нүктесі (сызбалар) | 5 N |
| ASD деңгейі (сызбалар) | 6.12 (m/s2)2/Hz |
| Арнайы тариф нөмірі | 85369010 |
| Соққы формасы (сызбалар) | Half-sine |
| Биіктігі NS 15 (жалпы) | 27.4 mm |
| Ең аз тапсырыс саны | 20 pc |
| Үдеу (сызбалар) | 30g |
| Қосылым (өлшемдері) | Feed-in stage |
| Сынақ спектрі (сызбалар) | Service life test category 2, bogie-mounted |
| Соққы ұзақтығы (сызбалар) | 18 ms |
| Сынақ жиілігі (сызбалар) | f1= 5 Hz to f2= 250 Hz |
| Ашық бүйірлік панель (сызбалар) | No |
| Сынақ нұсқаулары (сызбалар) | X-, Y- and Z-axis (pos. and neg.) |
| Деңгейлер саны (сызбалар) | 1 |
| Саусақтарды қорғау (сызбалар) | guaranteed |
| Соққы сынағының нәтижесі (сызбалар) | Test passed |
| eCl@ss 8.0 (Жіктеулер) | 27141120 |
| eCl@ss 9.0 (Жіктеулер) | 27141120 |
| Иілу сынағының бұрылыстары (сызбалар) | 135 |
| Номиналды ток IN (сызбалар) | 41 A |
| Номиналды кернеу БҰ (сызбалар) | 500 V |
| Қысқа мерзімді ток (сызбалар) | 0.3 kA |
| Кесу ұзындығы (өлшемдері) | 10 mm ... 12 mm |
| Қосылу әдісі (өлшемдері) | Push-in connection |
| Ластану дәрежесі (сызбалар) | 3 |
| Оқшаулағыш материал (сызбалар) | PA |
| Номиналды кернеу (сызбалар) | 6 kV |
| Созылу сынағының нәтижесі (сызбалар) | Test passed |
| Максималды жүктеме тогы (сызбалар) | 41 A (with 6 mm² conductor cross section) |
| Асқын кернеу санаты (сызбалар) | III |
| Қартаю сынағының нәтижесі (сызбалар) | Test passed |
| Тасымалдағышқа тығыз орналасуы (сызбалар) | NS 35/NS 15 |
| Максималды жалпы ток (сызбалар) | 41 A |
| Номиналды көлденең қима (сызбалар) | 1.5 mm² |
| Қосылымдар саны (сызбалар) | 7 |
| Иілу сынағының нәтижесі (сызбалар) | Test passed |
| Термиялық сынақ нәтижесі (сызбалар) | Test passed |
| Әр ось бойынша сынақ ұзақтығы (сызбалар) | 5 h |
| Тартылыс күшінің орнатылған мәні (сызбалар) | 10 N |
| Оқшаулағыш материалдар тобы (сызбалар) | I |
| Бір дана салмағы (қаптаманы қоспағанда) | 0.000 g |
| Талаптар, кернеудің төмендеуі (сызбалар) | ≤ 1.6 mV |
| Қолдың артқы жағын қорғау (сызбалар) | guaranteed |
| Иілу сынағының айналу жылдамдығы (сызбалар) | 10 rpm |
| Ішкі цилиндрлік өлшеуіш (Өлшемдері) | A3 |
| Кернеудің төмендеуі сынағының нәтижесі (сызбалар) | Test passed |
| Кернеу кернеуін тексерудің орнатылған мәні (сызбалар) | 7.3 kV |
| Кернеу кернеуін сынау нәтижесі (сызбалар) | Test passed |
| Номиналды көлденең қиманы беру (сызбалар) | 4 mm² |
| NF F16-101, NF F10-102 F класы (сызбалар) | 2 |
| NF F16-101, NF F10-102 I класты (сызбалар) | 2 |
| Әр бағыттағы амортизаторлар саны (сызбалар) | 3 |
| Тіректің тығыз орналасуының нәтижесі (сызбалар) | Test passed |
| Қысқа тұйықталу тұрақтылығының нәтижесі (сызбалар) | Test passed |
| Сынақ сипаттамасы, соққы сынағы (сызбалар) | DIN EN 50155 (VDE 0115-200):2018-05 |
| Температураның көтерілу сынағының нәтижесі (сызбалар) | Test passed |
| Оттегі индексі (DIN EN ISO 4589-2) (сызбалар) | >32 % |
| Өткізгіштің көлденең қимасы AWG макс. (Өлшемдері) | 10 |
| Өткізгіштің көлденең қимасы AWG мин. (Өлшемдері) | 24 |
| Стандартқа сәйкес қосылу (Өлшемдер) | IEC 60998-2-2 |
| Соққыдан қорғау сынағының сипаттамасы (сызбалар) | DIN EN 50274 (VDE 0660-514):2002-11 |
| Өткізгіштің көлденең қимасының максималды қаттылығы (өлшемдері) | 6 mm² |
| Өткізгіштің көлденең қимасының мин. (Өлшемдері) | 0.2 mm² |
| Өткізгіштің көлденең қимасының созылу сынағы (сызбалар) | 0.14 mm² |
| Жалын сынағы әдісі (DIN EN 60695-11-10) (Сызбалар) | V0 |
| UL 94 стандартына сәйкес тұтанғыштық рейтингі (сызбалар) | V0 |
| Түтін газының уыттылығы NFPA 130 (SMP 800C) (Сызбалар) | passed |
| Өткізгіштің көлденең қимасының икемді макс. (Өлшемдері) | 4 mm² |
| Өткізгіштің көлденең қимасының икемді мин. (Өлшемдері) | 0.2 mm² |
| Стандартқа сәйкес қосылу (Қосылым деректері) | IEC 60947-7-1 |
| Тербеліс, кеңжолақты шу сынағының нәтижесі (сызбалар) | Test passed |
| Қуат жиілігіне төзімді кернеудің орнатылған мәні (сызбалар) | 1.89 kV |
| Беттік тұтанғыштық NFPA 130 (ASTM E 162) (Сызбалар) | passed |
| Иілу сынағы өткізгішінің көлденең қимасы/салмағы (сызбалар) | 0.2 mm² / 0.2 kg |
| Макс. AWG өткізгіштің көлденең қимасы, икемді (өлшемдері) | 10 |
| Мин. AWG өткізгішінің көлденең қимасы, икемді (өлшемдері) | 24 |
| Өткізгіштің көлденең қимасының қысқа тұйықталуын сынау (сызбалар) | 2.5 mm² |
| UL 94 стандартына сәйкес тұтанғыштық рейтингі (қосылу деректері) | V0 |
| Суықта статикалық оқшаулағыш материалды қолдану (сызбалар) | -60 °C |
| Теміржол көлігінің өрт кезіндегі мінез-құлқы (DIN 5510-2) (Сызбалар) | Test passed |
| Калориметриялық жылу бөлінуі NFPA 130 (ASTM E 1354) (Сызбалар) | 27,5 MJ/kg |
| Қуат жиілігіне төзімді кернеу сынағының нәтижесі (сызбалар) | Test passed |
| Сынақ сипаттамалары, тербеліс, кеңжолақты шу (сызбалар) | DIN EN 50155 (VDE 0115-200):2018-05 |
| Теміржол көлігін өрттен қорғау (DIN EN 45545-2) R22 (Сызбалар) | HL 1 - HL 3 |
| Теміржол көлігін өрттен қорғау (DIN EN 45545-2) R23 (Сызбалар) | HL 1 - HL 3 |
| Теміржол көлігін өрттен қорғау (DIN EN 45545-2) R24 (Сызбалар) | HL 1 - HL 3 |
| Теміржол көлігін өрттен қорғау (DIN EN 45545-2) R26 (Сызбалар) | HL 1 - HL 3 |
| Түтіннің меншікті оптикалық тығыздығы NFPA 130 (ASTM E 662) (Сызбалар) | passed |
| Оқшаулау материалының салыстырмалы температура индексі (Elec., UL 746 B) (Сызбалар) | 130 °C |
| Термиялық сипаттамалардың (ине жалынының) тиімді ұзақтығының дәлелі (сызбалар) | 30 s |
| Бұрандасыз модульдік терминал блогының температуралық циклдеріне арналған қартаю сынағы (сызбалар) | 192 |
| Оқшаулау материалының температуралық индексі (DIN EN 60216-1 (VDE 0304-21)) (Сызбалар) | 125 °C |
| Өткізгіштің көлденең қимасы икемді, пластикалық жеңі бар ферруласы бар (өлшемдері) | 4 mm² |
| Өткізгіштің көлденең қимасы икемді, пластикалық жеңі бар ферруласы бар, мин. (Өлшемдері) | 0.2 mm² |
| Өткізгіштің көлденең қимасы икемді, пластикалық жеңсіз ферруласы бар (макс.) | 4 mm² |
| Өткізгіштің көлденең қимасы икемді, пластикалық жеңсіз ферруласы бар, мин. (Өлшемдері) | 0.2 mm² |
| Терминал нүктелерінің механикалық тұрақтылығын сынау нәтижесі (5 x өткізгіш қосылымы) (сызбалар) | Test passed |
Өнім сипаттамасы
Distribution block, nominal voltage: 500 V, nominal current: 17.5 A, number of connections: 7, connection type: Push-in connection, Branch, section: 0.14 mm² - 2.5 mm², Collective connection, Dimensio
Негізгі ерекшеліктер
- Өнеркәсіптік деңгейдегі сапа
- RoHS талаптарына сәйкес
- CE сертификатталған
- 1 жыл кепілдік
Техникалық мәліметтер
Circuit diagram
