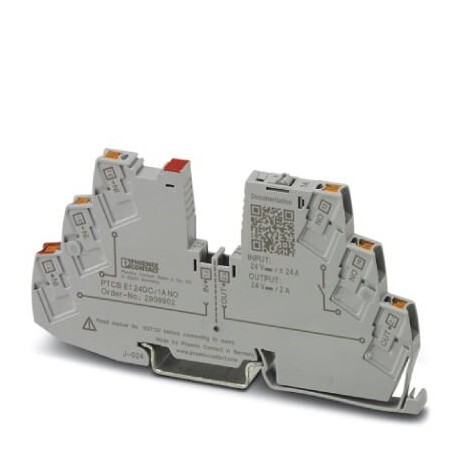

PTCB E1 24DC/1A NO
PTCB E1 24DC/1A NO 2909902 PHOENIX CONTACT Single-channel electronic circuit breaker for protecting 24 V DC ..
$0.00USD
3898 қолжетімді
Негізгі сипаттамалар
GTIN:4055626408705
Тапсырыс кілті:2909902
(Жалпы):≤ 29.5 V DC (inactive)
(Сызбалар):
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| GTIN | 4055626408705 |
| Тапсырыс кілті | 2909902 |
| (Жалпы) | ≤ 29.5 V DC (inactive) |
| (Сызбалар) | |
| Каталог беті | Page 378 (C-4-2019) |
| Қаптау блогы | 1 pc |
| (Өлшемдері) | 59.6 Hz … 150 Hz (Acceleration 5g; in accordance with IEC 60068-2-6, Test Fc) |
| Тереңдік (сызбалар) | 55.6 mm (incl. DIN rail 7.5 mm) |
| Ені (сызбалар) | 6.2 mm |
| Шыққан елі | DE (Germany) |
| ETIM 5.0 (eCl@ss) | EC000899 |
| ETIM 6.0 (eCl@ss) | EC000899 |
| ETIM 7.0 (eCl@ss) | EC000899 |
| Биіктігі (сызбалар) | 105.8 mm |
| (Қосылым деректері) | EN 60068-2-27 |
| Сақтандырғыш түрі (жалпы) | electronic |
| Арнайы тариф нөмірі | 85363010 |
| Efficiency (General) | > 99 % |
| Биіктік (өлшемдер) | ≤ 3000 m up to 52 °C (amsl (above mean sea level)) |
| Кернеудің төмендеуі (жалпы) | 0.06 V (at 2 A) |
| Номиналды кернеу (жалпы) | 0.5 kV |
| Сындыру әдісі (Жалпы) | E (electronic) |
| Түрі (қоршаған орта жағдайлары) | DIN rail module, one-piece |
| Түс (қоршаған орта жағдайлары) | traffic grey A RAL 7042 |
| Ылғалдылық сынағы (өлшемдері) | 96 h, 95 % RH, 40 °C |
| Номиналды ток IN (Жалпы) | 24 A DC (Total current input) |
| Connection name (Signaling) | Main circuit OUT |
| Fail-safe element (General) | 4 A DC |
| Жұмыс кернеуі (жалпы) | 18 V DC ... 30 V DC |
| Қуаттың таралуы (Жалпы) | typ. 0.3 W (No-load operation) |
| (Қашықтан басқару индикациялық байланысы) | flashing quickly (Channel switched off, external voltage at the output, possible installation error) |
| (Стандарттар мен ережелер) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Stripping length (Signaling) | 10 mm |
| eCl@ss 4.0 (Жіктеулер) | 27141100 |
| eCl@ss 4.1 (Жіктеулер) | 27141100 |
| eCl@ss 5.0 (Жіктеулер) | 27141100 |
| eCl@ss 5.1 (Жіктеулер) | 27141100 |
| eCl@ss 6.0 (Жіктеулер) | 27141100 |
| eCl@ss 7.0 (Жіктеулер) | 27141116 |
| eCl@ss 8.0 (Жіктеулер) | 27141116 |
| eCl@ss 9.0 (Жіктеулер) | 27141116 |
| Connection method (Signaling) | Push-in connection |
| Диэлектрлік беріктік (Жалпы) | max. 35 V DC (Load circuit) |
| Feedback resistance (General) | max. 35 V DC |
| Қолданба сызбасы (сызбалар) | |
| Өлшемді сурет (сызбалар) | |
| Қажетті қосалқы сақтандырғыш (Жалпы) | not required, integrated failsafe element |
| Соққы (жұмыс) (өлшемдері) | 30g (IEC 60068-2-27, Test Ea) |
| Температураны төмендету (жалпы) | 21 A (Total current at 60°C) |
| Measuring tolerance I (General) | ± 15 % |
| Қосылым атауы (Электр деректері) | Remote indication circuit |
| Қорғаныс дәрежесі (өлшемдері) | IP20 |
| Орнату түрі (қоршаған орта жағдайлары) | DIN rail: 35 mm |
| Жіпті кесу ұзындығы (Электрлік деректер) | 10 mm |
| Діріл (жұмыс) (өлшемдері) | 10 Hz ... 59.6 Hz (Amplitude ±0.35 mm; in accordance with IEC 60068-2-6, Test Fc) |
| Тұйықталған тізбек тогы I0 (жалпы) | typ. 12 mA |
| MTBF (IEC 61709, SN 29500) (General) | 28571428 h (at 25°C with 21% load) |
| Module initialization time (General) | 1 s |
| Өшіру уақытының жүктеме тізбегі (Жалпы) | ≤ 10 ms (for short circuit > 2.0 x IN) |
| Switching function (Electrical data) | N/O contact |
| Бір дана салмағы (қаптаманы қоспағанда) | 40.000 g |
| Қорғаныс класы (қоршаған орта жағдайлары) | III |
| Қытай RoHS (стандарттар мен ережелер) | Environmentally Friendly Use Period = 50 |
| DC operating current (Electrical data) | 100 mA DC |
| DC operating voltage (Electrical data) | 0 V DC ... 30 V DC |
| REAch SVHC (Стандарттар мен ережелер) | Lead 7439-92-1 |
| Conductor cross section AWG (Signaling) | 24 ... 12 |
| Лауазым саны (қоршаған орта жағдайлары) | 1 |
| Conductor cross section solid (Signaling) | 0.2 mm² ... 4 mm² |
| Стандарттар/техникалық сипаттамалар (Қосылым деректері) | EN 61000-6-2 |
| Channel LED off (Remote indication contact) | off (Channel switched off) |
| Channel LED red (Remote indication contact) | lit (Channel switched off, over- or undervoltage active) |
| Максималды сыйымдылық жүктемесі бар жүктеме тізбегі (Жалпы) | 15000 µF (Depending on the available short-circuit current) |
| Қоршаған орта температурасы (жұмыс) (өлшемдері) | -30 °C ... 60 °C |
| Төмен кернеулі өшіру жүктеме тізбегі (Жалпы) | ≤ 17.8 V DC (active) |
| Channel LED green (Remote indication contact) | lit (Channel switched on) |
| Conductor cross section AWG (Electrical data) | 24 ... 14 |
| Surge voltage shutdown load circuit (General) | ≥ 30.5 V DC (active) |
| Channel LED yellow (Remote indication contact) | lit (Channel switched on, channel load > 80% ) |
| Conductor cross section solid (Electrical data) | 0.2 mm² ... 4 mm² |
| Қоршаған орта температурасы (сақтау/тасымалдау) (Өлшемдері) | -40 °C ... 70 °C |
| Waiting time after switch off of a channel (General) | 5 s (at overload / short circuit) |
| Тұрақты ток диапазонындағы триггер сипаттамасының схемасы (сызбалар) | |
| UL 94 (қоршаған орта жағдайлары) бойынша тұтанғыштық рейтингі | V-0 |
| Conductor cross section, flexible, with ferrule, with plastic sleeve (Signaling) | 0.2 mm² ... 2.5 mm² |
| Conductor cross section flexible, with ferrule without plastic sleeve (Signaling) | 0.2 mm² ... 2.5 mm² |
| Conductor cross section, flexible, with ferrule, with plastic sleeve (Electrical data) | 0.2 mm² ... 2.5 mm² |
| Conductor cross section flexible, with ferrule without plastic sleeve (Electrical data) | 0.2 mm² ... 2.5 mm² |
Өнім сипаттамасы
Electronic switch for protection of single-channel equipment to protect consumers in 24 V DC in case of overload and short circuit. Easy potential distribution with the components of the CLIPLINE comp
