PT-IQ-2X2-48DC-UT

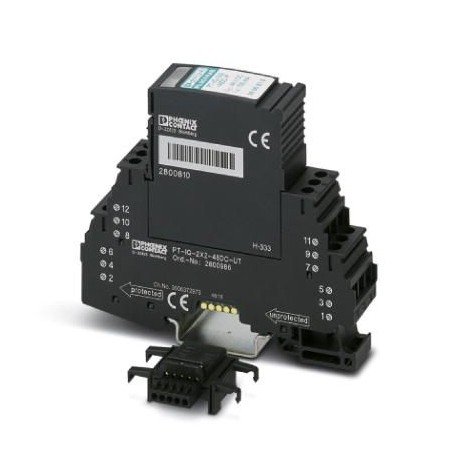

PT-IQ-2X2-48DC-UT 2800986 PHOENIX CONTACT Surge protection device
$0.00USD
4609 қолжетімді
Негізгі сипаттамалар
GTIN:4046356665742
Ескерту:Made to Order (non-returnable)
Тапсырыс кілті:2800986
Каталог беті:Page 97 (C-4-2017)
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| GTIN | 4046356665742 |
| Ескерту | Made to Order (non-returnable) |
| Тапсырыс кілті | 2800986 |
| Каталог беті | Page 97 (C-4-2017) |
| Қаптау блогы | 1 pc |
| Шыққан елі | DE (Germany) |
| Арнайы тариф нөмірі | 85363010 |
| Биіктік (өлшемдер) | ≤ 4000 m (amsl (above mean sea level)) |
| Түрі (қоршаған орта жағдайлары) | DIN rail module, two-section, divisible |
| (Қосымша сипаттамалар) | D1 - 2.5 kA |
| Түс (қоршаған орта жағдайлары) | jet black RAL 9005 |
| Тереңдік (негізгі коммерциялық деректер) | 77.5 mm (incl. DIN rail 7.5 mm) |
| Ені (негізгі коммерциялық деректер) | 17.7 mm |
| Биіктігі (негізгі коммерциялық деректер) | 91.1 mm |
| Қорғаныс дәрежесі (өлшемдері) | IP20 |
| Бұрандалы бұранда (қорғаныс тізбегі) | M3 |
| Орнату түрі (қоршаған орта жағдайлары) | DIN rail: 35 mm |
| Қосылу әдісі (Қосылым деректері) | DIN rail NS35 |
| (Қосылу, эквипотенциалды байланыс) | EN 61000-6-2 2005 |
| Бір дана салмағы (қаптаманы қоспағанда) | 124.700 g |
| Қоршау материалы (қоршаған орта жағдайлары) | PA 6.6 |
| Араластыру ұзындығы (қорғаныс тізбегі) | 8 mm |
| Қосу әдісі (қорғаныс тізбегі) | Screw connection |
| Көлденең қадам (негізгі коммерциялық деректер) | 1 Div. |
| Қатайту моменті (қорғаныс тізбегі) | 0.5 Nm |
| Номиналды ток (Қосымша сипаттамалар) | 300 mA |
| Іс-әрекет бағыты (қоршаған орта жағдайлары) | Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground |
| Қоршаған орта температурасы (жұмыс) (өлшемдері) | -40 °C ... 70 °C |
| Nominal current IN (Additional descriptions) | 300 mA |
| Номиналды кернеу БҰ (Қосымша сипаттамалар) | 48 V DC |
| Қалдық ток IPE (Қосымша сипаттамалар) | ≤ 2 µA (per signal circuit) |
| Тізбектей жалғанған кедергі (қосымша сипаттамалар) | 1.2 Ω ±5 % |
| Сыйымдылық (жерге қосу желісі) (Қосымша сипаттамалар) | typ. 1.5 nF |
| AWG (қорғаныс тізбегі) өткізгішінің көлденең қимасы | 24 ... 12 |
| IEC сынақ жіктемесі (қосымша сипаттамалар) | C1 |
| Өткізгіштің көлденең қимасы (қорғаныс тізбегі) | 0.2 mm² ... 4 mm² |
| Қоршаған орта температурасы (сақтау/тасымалдау) (Өлшемдері) | -40 °C ... 85 °C |
| Кіріс әлсіреуі aE, sym. (Қосымша сипаттамалар) | typ. 0.3 dB (≤ 450 kHz/150 Ω) |
| Ең көп қажетті қосалқы сақтандырғыш (Қосымша сипаттамалар) | 315 mA (FF) |
| Өткізгіштің көлденең қимасы икемді (қорғаныс тізбегі) | 0.2 mm² ... 2.5 mm² |
| Жауап беру уақыты tA(line-line) (Қосымша сипаттамалар) | ≤ 1 ns |
| Импульсті қалпына келтіру уақыты (сызық-сызық) (Қосымша сипаттамалар) | ≤ 300 ms |
| Жауап беру уақыты tA(line-earth) (Қосымша сипаттамалар) | ≤ 100 ns |
| Максималды үздіксіз кернеу UC (Қосымша сипаттамалар) | 53 V DC |
| Импульсті қалпына келтіру уақыты (line-earth) (Қосымша сипаттамалар) | ≤ 4000 ms |
| Импульстік беріктік (сызық-сызық) (Қосымша сипаттамалар) | C1 - 1 kV/500 A |
| Кернеуден қорғау ақаулығы туралы хабарлама (Қосымша сипаттамалар) | Optical, multi-stage |
| Импульстік беріктік (жерге қосу) (Қосымша сипаттамалар) | C1 - 1 kV/500 A |
| UL 94 (қоршаған орта жағдайлары) бойынша тұтанғыштық рейтингі | V-0 |
| Стандарттар/техникалық сипаттамалар (Қосылу, эквипотенциалды байланыс) | IEC 61643-21 2000 + A1:2008, modified |
| Жұмыс істейтін тиімді ток ICat UC (Қосымша сипаттамалар) | ≤ 5 µA (in the signal circuit) |
| Кернеуден қорғау деңгейі Жоғары (желілік) (Қосымша сипаттамалар) | ≤ 100 V (C1 - 1 kV/500 A) |
| Кернеуден қорғау деңгейі Жоғары (line-earth) (Қосымша сипаттамалар) | ≤ 600 V (C1 - 1 kV/500 A) |
| Жалпы разряд тогы Iжалпы(8/20) мкс (Қосымша сипаттамалар) | 20 kA |
| Кернеуден қорғау деңгейі Жоғары статикалық (желілік) (Қосымша сипаттамалар) | ≤ 85 V (C2 - 10 kA) |
| Номиналды разряд тогы In(8/20) мкс (сызықтық-сызықтық) (Қосымша сипаттамалар) | 10 kA |
| 150 Ом жүйесіндегі fg (3 дБ) кесу жиілігі, сим. (Қосымша сипаттамалар) | typ. 1.9 MHz |
| Номиналды разряд тогы In(8/20) мкс (жерге қосу желісі) (Қосымша сипаттамалар) | 10 kA |
| Импульстік разряд тогы Iimp(10/350) мкс (жерге қосу желісі) (Қосымша сипаттамалар) | 2.5 kA |
Өнім сипаттамасы
Surge protection, consisting of plug-in protection and base element, with multi-level diagnostic and status indication integrated into a module for two circs. of 2-wire signal free of potential.
