PT 4-WE/19

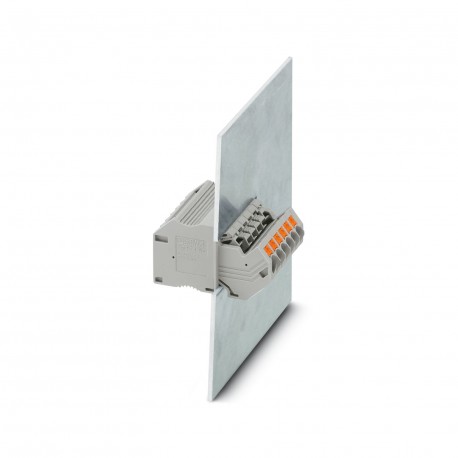

PT 4-WE/19 3044924 PHOENIX CONTACT Panel feed-through terminal block
$0.00USD
4911 қолжетімді
Негізгі сипаттамалар
:2.5 mm² / 0.7 kg
Ескерту:Derating curve on request.
Түс:gray
Ұсыныс:5.2 mm
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| 2.5 mm² / 0.7 kg | |
| Ескерту | Derating curve on request. |
| Түс | gray |
| Ұсыныс | 5.2 mm |
| Ені | 102.9 mm |
| Биіктігі | 26.6 mm |
| Нәтиже | Test passed |
| Спектр | Service life test category 1, class B, body mounted |
| АСД деңгейі | 0.964 (m/s²)²/Hz |
| Жиілік | f1= 5 Hz to f2= 150 Hz |
| Потенциалдар | 19 |
| Пульс пішіні | Half-sine |
| Үдеу | 0.58g |
| Өнім түрі | Feed-through terminal block |
| Құрастыру нотасы | Minimum distance to other conductive surfaces: min 5 mm |
| Орнату түрі | Wall mounting |
| Техникалық сипаттама | DIN EN 50155 (VDE 0115-200):2008-03 |
| Жолдар саны | 1 |
| Өнім тобы | PT 4-WE |
| Соққының ұзақтығы | 30 ms |
| Номиналды ток | 24 A |
| Номиналды кернеу | 500 V |
| Бүйірлік панельді ашу | No |
| Плитаның қалыңдығы | 1 mm ... 2.5 mm |
| Сынақ нұсқаулары | X-, Y- and Z-axis |
| Мақаланы қайта қарау | 05 |
| Кесу ұзындығы | 10 mm ... 12 mm |
| Экспозиция уақыты | 30 s |
| AWG көлденең қимасы | 26 ... 12 (converted acc. to IEC) |
| Температура циклдары | 192 |
| Ластану дәрежесі | 3 |
| Өлшемдік сурет | |
| Оқшаулағыш материал | PA |
| Лауазым саны | 19 |
| Сынақ күшінің орнатылған мәні | 1 N |
| Максималды жүктеме тогы | 30 A (with 6 mm² conductor cross section, rigid) |
| Асқын кернеу санаты | III |
| Номиналды көлденең қима | 4 mm² |
| Қосылымдар саны | 38 |
| Сынақ кернеуінің орнатылған мәні | 7.3 kV |
| Әр оське сынақ ұзақтығы | 5 h |
| DIN рельсі/бекіту тірегі | NS 35 |
| AWG номиналды көлденең қимасы | 14 |
| Ішкі цилиндрлік өлшеуіш | A3 |
| Өткізгіштің көлденең қимасы қатты | 0.14 mm² ... 4 mm² |
| Қоршаған орта температурасы (жинақтау) | -5 °C ... 70 °C |
| Өткізгіштің көлденең қимасы/салмағы | 0.14 mm² / 0.2 kg |
| Әр бағыттағы амортизаторлар саны | 3 |
| Қоршаған орта температурасы (іске қосу) | -5 °C ... 70 °C |
| Өткізгіштің көлденең қимасы икемді | 0.14 mm² ... 4 mm² |
| Стандартқа сәйкес қосылу | IEC 60947-7-1 |
| Температураны көтеру сынағының талаптары | Increase in temperature ≤ 45 K |
| Қысқа мерзімді 4 мм² токқа төтеп береді | 0.15 kA |
| Өткізгіштің көлденең қимасы, қатты [AWG] | 24 ... 12 (converted acc. to IEC) |
| Қысқа мерзімді 2,5 мм² токқа төзімді | 0.15 kA |
| UL 94 стандарты бойынша тұтанғыштық рейтингі | V0 |
| Түтін газының уыттылығы NFPA 130 (SMP 800C) | passed |
| Қоршаған орта температурасы (сақтау/тасымалдау) | -25 °C ... 60 °C (for a short time, not exceeding 24 h, -60 °C to +70 °C) |
| Өткізгіштің көлденең қимасы, икемді [AWG] | 26 ... 12 (converted acc. to IEC) |
| Рұқсат етілген ылғалдылық (сақтау/тасымалдау) | 30 % ... 70 % |
| Беттік тұтанғыштық NFPA 130 (ASTM E 162) | passed |
| Суықта статикалық оқшаулағыш материалды қолдану | -60 °C |
| Номиналды күй үшін максималды қуат дисперсиясы | 1.02 W |
| Калориметриялық жылу бөлінуі NFPA 130 (ASTM E 1354) | 27,5 MJ/kg |
| Теміржол көлігін өрттен қорғау (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Теміржол көлігін өрттен қорғау (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Теміржол көлігін өрттен қорғау (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Теміржол көлігін өрттен қорғау (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Түтіннің меншікті оптикалық тығыздығы NFPA 130 (ASTM E 662) | passed |
| Икемді өткізгіштің көлденең қимасы (пластикалық жеңі бар феррула) | 0.14 mm² ... 2.5 mm² |
| Оқшаулау материалының салыстырмалы температура индексі (Elec., UL 746 B) | 130 °C |
| Өткізгіштің көлденең қимасы икемді (пластикалық жеңсіз феррул) | 0.14 mm² ... 2.5 mm² |
| Оқшаулау материалының температуралық индексі (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
| Көлденең қимасы бірдей, икемді, пластикалық жеңі бар TWIN феррулы бар 2 өткізгіш | 0.5 mm² ... 0.5 mm² |
Өнім сипаттамасы
Feed-through connector, connection type: Push-in connection, number of poles: 19, charging current: 30 A, cross-section: 0.14 mm² - 4 mm², AWG 26 - 12, conductor connection direction with respect to t
