PT 3-HF-12DC-ST

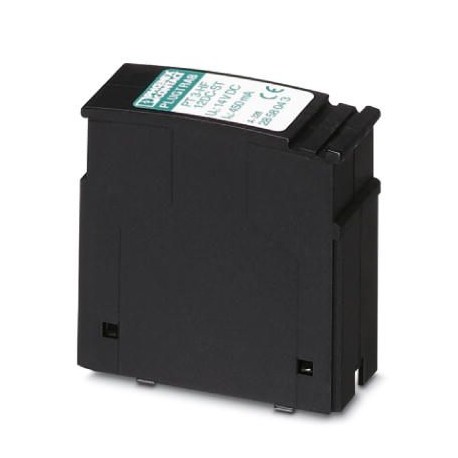

PT 3-HF-12DC-ST 2858043 PHOENIX CONTACT Surge protection plug
$0.00USD
4068 қолжетімді
Негізгі сипаттамалар
GTIN:4017918878047
Тапсырыс кілті:2858043
(Жалпы):D1 - 2.5 kA
Каталог беті:Page 145 (C-4-2017)
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| GTIN | 4017918878047 |
| Тапсырыс кілті | 2858043 |
| (Жалпы) | D1 - 2.5 kA |
| Каталог беті | Page 145 (C-4-2017) |
| Қаптау блогы | 10 pc |
| Шыққан елі | DE (Germany) |
| Арнайы тариф нөмірі | 85363090 |
| (Қоршаған орта жағдайлары) | IEC 60664-1 |
| Биіктік (өлшемдер) | max. 2000 m |
| Номиналды ток (жалпы) | 450 mA (45°C) |
| Түрі (қоршаған орта жағдайлары) | Male |
| Түс (қоршаған орта жағдайлары) | black |
| Тереңдік (негізгі коммерциялық деректер) | 52 mm |
| Ені (негізгі коммерциялық деректер) | 17.7 mm |
| Биіктігі (негізгі коммерциялық деректер) | 45 mm |
| Номиналды кернеу БҰҰ (Жалпы) | 12 V DC |
| Сыйымдылық (желілік) (Жалпы) | typ. 30 pF |
| Қалдық ток IPE (жалпы) | < 5 µA (with PT 1X2-BE) |
| Тізбектей қосылған кедергі (Жалпы) | 2.2 Ω ±10 % (7-8/11-12) |
| VDE талаптарының класы (Жалпы) | C1 |
| Қорғаныс дәрежесі (өлшемдері) | IP20 |
| IEC сынақ жіктемесі (Жалпы) | C1 |
| Бұрандалы бұранда (қорғаныс тізбегі) | M3 |
| Орнату түрі (қоршаған орта жағдайлары) | on base element |
| Араластыру ұзындығы (Қосылым деректері) | 8 mm |
| (Қосылу, эквипотенциалды байланыс) | IEC 61643-21/A1 2008 |
| Кіріс әлсіреуі aE, sym. (Жалпы) | typ. 0.3 dB (≤ 5 MHz / 100 Ω) |
| Ең көп қажетті резервтік сақтандырғыш (Жалпы) | 500 mA (T) |
| Бір дана салмағы (қаптаманы қоспағанда) | 20.470 g |
| Қоршау материалы (қоршаған орта жағдайлары) | PA |
| Жауап беру уақыты tA(line-line) (Жалпы) | ≤ 500 ns |
| Араластыру ұзындығы (қорғаныс тізбегі) | 8 mm |
| Қосу әдісі (қорғаныс тізбегі) | Screw connection (in connection with the base element) |
| Көлденең қадам (негізгі коммерциялық деректер) | 1 Div. |
| Жауап беру уақыты tA(line-earth) (Жалпы) | ≤ 500 ns |
| Қатайту моменті (қорғаныс тізбегі) | 0.8 Nm |
| Ең жоғары үздіксіз кернеу UC (жалпы) | 14 V DC |
| Іс-әрекет бағыты (қоршаған орта жағдайлары) | Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground |
| Импульстік беріктік (сызықтық-сызықтық) (Жалпы) | C2 - 10 kV/5 kA |
| Лауазым саны (қоршаған орта жағдайлары) | 3 |
| Импульстік беріктік (жерге сызу) (Жалпы) | C2 - 10 kV/5 kA |
| Модульдің толық тереңдігі (негізгі коммерциялық деректер) | 65.5 mm |
| Модульдің толық ені (негізгі коммерциялық деректер) | 17.7 mm |
| Кіріс (желілік) кезіндегі қалдық кернеу (жалпы) | ≤ 25 V |
| Қоршаған орта температурасы (жұмыс) (өлшемдері) | -40 °C ... 85 °C |
| Модульдің толық биіктігі (негізгі коммерциялық деректер) | 90 mm |
| In(line-ground) кезіндегі қалдық кернеу (жалпы) | ≤ 40 V (with PT 1X2-BE) |
| Жұмыс істейтін тиімді ток ICat UC (жалпы) | ≤ 5 µA |
| AWG (қорғаныс тізбегі) өткізгішінің көлденең қимасы | 24 ... 12 |
| Кернеуден қорғау деңгейі Жоғары (желілік) (Жалпы) | ≤ 50 V (C3 - 25 A) |
| Кернеуден қорғау деңгейі Жоғары (желілік жер) (Жалпы) | ≤ 50 V (C3 - 25 A) |
| Өткізгіштің көлденең қимасы AWG макс. (Қосылым деректері) | 12 |
| Өткізгіштің көлденең қимасы AWG мин. (Қосылу деректері) | 24 |
| Өткізгіштің көлденең қимасы (қорғаныс тізбегі) | 0.2 mm² ... 4 mm² |
| Импульстік разряд тогы Iimp(10/350) мкс (Жалпы) | 2.5 kA |
| Жалпы разряд тогы Iжалпы(8/20) мкс (Жалпы) | 20 kA |
| Кіріс (желілік сигнал жері) кезіндегі қалдық кернеу (жалпы) | ≤ 25 V (with PT 1X2-BE) |
| Өткізгіштің көлденең қимасының максималды қаттылығы (қосылу деректері) | 4 mm² |
| Өткізгіштің көлденең қимасының мин. (Қосылу деректері) | 0.2 mm² |
| Өткізгіштің көлденең қимасы икемді (қорғаныс тізбегі) | 0.2 mm² ... 2.5 mm² |
| Өткізгіштің көлденең қимасының икемді максимумы (қосылу деректері) | 2.5 mm² |
| Өткізгіштің көлденең қимасының икемді мин. (Қосылу деректері) | 0.2 mm² |
| Кернеуден қорғау деңгейі Жоғары (желілік сигнал жері) (Жалпы) | ≤ 50 V (C3 - 25 A) |
| UL 94 (қоршаған орта жағдайлары) бойынша тұтанғыштық рейтингі | V-0 |
| Номиналды разряд тогы In(8/20) мкс (сызықтық-сызықтық) (Жалпы) | 10 kA |
| Стандарттар/техникалық сипаттамалар (Қосылу, эквипотенциалды байланыс) | EN 61643-21/A1 2009 |
| 100 Ом жүйесіндегі fg (3 дБ) кесу жиілігі, sym. (Жалпы) | typ. 60 MHz |
| Номиналды разряд тогы In(8/20) мкс (жерге қосу желісі) (Жалпы) | 10 kA |
| Номиналды импульстік ток Ian (10/1000) мкс (сызықтық-сызықтық) (Жалпы) | 67 A |
| Ian (10/1000) мкс (сызықтық) қалдық кернеу (жалпы) | ≤ 25 V |
| 1 кВ/мкс (желілік) күрт өсу кезіндегі шығыс кернеуінің шектелуі (жалпы) | ≤ 55 V |
| 1 кВ/мкс (желілік-жерлеу) күрт өсу кезіндегі шығыс кернеуінің шектелуі (Жалпы) | ≤ 55 V (with PT 1X2-BE) |
| 1 кВ/мкс (желілік) статикалық шығыс кернеуінің шектелуі (жалпы) | ≤ 25 V |
| Максималды разряд тогы Imax(8/20) мкс максимум (сызықтық-сызықтық) (Жалпы) | 10 kA |
| 1 кВ/мкс (желілік жерге қосу) статикалық кезінде шығыс кернеуінің шектелуі (жалпы) | ≤ 25 V |
| Саңылаулар мен саңылаулар арақашықтықтарына арналған стандарттар (қоршаған орта жағдайлары) | DIN EN 61664-1 |
| Максималды разряд тогы Imax(8/20) мкс максимум (жерге қосу желісі) (Жалпы) | 10 kA |
| Номиналды разряд тогы In(8/20) мкс (өзек-сигнал жерге қосу) (Жалпы) | 10 kA |
| Ian (10/1000) мкс (жер үсті желілік сигнал) бар қалдық кернеу (Жалпы) | ≤ 25 V |
| Аррестер бағдарламалық жасақтама нұсқасынан CHECKMASTER көмегімен тексерілуі мүмкін: (Қоршаған орта жағдайлары) | From SW rev. 1.10 |
Өнім сипаттамасы
Plug-in surge protection for base element, coarse and fine transverse voltage protection for two signal conductors without ground and ground potential in information technology, coarse protection agai
Негізгі ерекшеліктер
- Өнеркәсіптік деңгейдегі сапа
- RoHS талаптарына сәйкес
- CE сертификатталған
- 1 жыл кепілдік
