Қоймада Танымал өнім
PT 2,5/ 4-7,5-H PA1,2,3

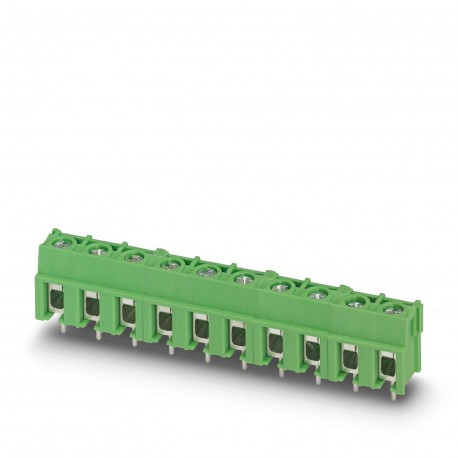

PT 2,5/ 4-7,5-H PA1,2,3 1060403 PHOENIX CONTACT Terminal for printed circuit board, pitch: 7.5 mm, number of..
$0.00USD
3877 қолжетімді
Негізгі сипаттамалар
:0.5 mm² / flexible / > 20 N
Қадам:7.5 mm
Нәтиже:Approved Test
Амплитуда:0.35 mm (10 Hz ... 60.1 Hz)
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| 0.5 mm² / flexible / > 20 N | |
| Қадам | 7.5 mm |
| Нәтиже | Approved Test |
| Амплитуда | 0.35 mm (10 Hz ... 60.1 Hz) |
| Ені [ені] | 30 mm |
| жиілік | 10 - 150 - 10 Hz |
| Биіктігі [сағ] | 17.6 mm |
| Ұзындығы [л] | 9 mm |
| Түйреуіш дизайны | Linear Pin Arrangement |
| Бақылау | WEEE/RoHS compliant, filament-free according to IEC 60068-2-82/JEDEC JESD 201 |
| Қабық ұзындығы | 6.5 mm |
| Сыпыру жылдамдығы | 1 octave/min |
| Температура | 850 °C |
| Үдеу | 5g (60.1 Hz ... 150 Hz) |
| Құрылыс | Terminal block for card |
| Өнім желісі | COMBICON Terminals M |
| Өнім түрі | Printed Circuit Board Terminal |
| Тесік диаметрі | 1.3 mm |
| Мақалаға шолу | 02 |
| Жолдар саны | 1 |
| Жалпы биіктігі | 13.5 mm |
| Өнім тобы | PT 2.5/.. -H |
| Түсі (корпус) | Green (6021) |
| Қосылым түрі | Screw connection with wire protection bracket |
| Атаулы бөлім | 2.5 mm² |
| Полюстер саны | 4 |
| Сынақ нұсқаулары | X, Y, and Z axes |
| Байланыс материалы | Cu Alloy |
| Өлшем схемасы | |
| Өнімділік уақыты | 5 s |
| Орнату түрі | Wave soldering |
| Ғибадатхананың өлшемдері | ø 1 mm |
| Қатайту моменті | 0.45 Nm ... 0.5 Nm |
| Қаптама түрі | Boxed Packaging |
| Номиналды ток IN | 32 A |
| Номиналды кернеу БҰ | 800 V |
| Сынақ сипаттамасы | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Оқшаулағыш материал | PA |
| Дәнекерлеу түйреуішінің ұзындығы [P] | 4.1 mm |
| Потенциалдар саны | 3 |
| Шыбықтар арасындағы аралық | 7.5 mm |
| AWG өткізгіш бөлімі | 20 ... 10 |
| Қосылымдар саны | 3 |
| Номиналды кернеу (II/2) | 1000 V |
| Өлшемдеу кернеуі (III/3) | 500 V |
| Әр оське сынақ ұзақтығы | 2.5 h |
| Қатты өткізгіш бөлімі | 0.5 mm² ... 4 mm² |
| Беттік сипаттамалары | Galvanically tinned |
| Қыздыру сынағының талабы | The sum of the ambient temperature and the heating of the PCB connection terminal cannot exceed the upper limit temperature. |
| Оқшаулағыш материалдар тобы | I |
| IEC 60112 стандартына сәйкес CTI | 600 |
| Икемді өткізгіш бөлімі | 0.5 mm² ... 4 mm² |
| Өлшем кернеуі (III/2) | 800 V |
| Қоршаған орта температурасы (қызмет көрсету) | -40 °C ... 105 °C (Depending on the current carrying capacity/derating curve) |
| Қоршаған орта температурасы (орнату) | -5 °C ... 100 °C |
| Номиналды өтпелі кернеу (II/2) | 6 kV |
| Өлшемді оқшаулау кернеуі (II/2) | 1000 V |
| Номиналды өтпелі кернеу (III/2) | 6 kV |
| Номиналды өтпелі кернеу (III/3) | 6 kV |
| Өлшемді оқшаулау кернеуі (III/2) | 800 V |
| Өлшемді оқшаулау кернеуі (III/3) | 500 V |
| Ең аз ағып кету сызығының мәні (II/2) | 5.5 mm |
| Металл бетінің дәнекерлеу аймағы (үстіңгі қабат) | Tin (3 - 12 μm Sn) |
| Ең аз ағып кету сызығының мәні (III/2) | 5.5 mm |
| Ең аз ағып кету сызығының мәні (III/3) | 6.3 mm |
| Бір потенциалға шаққандағы дәнекерлеу түйреуіштерінің саны | 1 |
| Оқшаулауға төзімділік іргелес тіректері | > 5 MΩ |
| Өтпелі кернеуді өлшеу (II/2) | 6 kV |
| UL 94 стандартына сәйкес тұтанғыштық класы | V0 |
| Өтпелі кернеуді өлшеу (III/2) | 6 kV |
| Өтпелі кернеуді өлшеу (III/3) | 6 kV |
| Қоршаған орта температурасы (сақтау/тасымалдау) | -40 °C ... 70 °C |
| Қосылым бөліміне қатысты ескерту | With the 4 mm² (flexible) conductor connected. |
| Металл бетін пісіру аймағы (орта қабат) | Nickel (1.5 - 4 μm Ni) |
| Көлденең қимасы бірдей, қатты 2 өткізгіш | 0.5 mm² ... 1.5 mm² |
| Соңғы нүктенің металл беті (үстіңгі қабат) | Tin (3 - 12 μm Sn) |
| Соңғы нүктенің металл беті (аралық қабат) | Nickel (1.5 - 4 μm Ni) |
| Ауаның салыстырмалы ылғалдылығы (сақтау/тасымалдау) | 30 % ... 70 % |
| Көлденең қимасы бірдей, икемді 2 өткізгіш | 0.5 mm² ... 1.5 mm² |
| EN 60695-10-2 стандартына сәйкес шардың қаттылығын тексеру температурасы | 125 °C |
| Ағып кету токтарына төзімділік (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Пластик жеңі бар, ұшының қақпағы бар икемді өткізгіш бөлімі | 0.5 mm² ... 2.5 mm² |
| Пластик жеңсіз, ұшының қақпағы бар икемді өткізгіш бөлімі | 0.5 mm² ... 2.5 mm² |
| Ауа оқшаулау қашықтығының минималды мәні - Біртекті емес өріс (II/2) | 5.5 mm |
| Ауа оқшаулау қашықтығының минималды мәні - Біртекті емес өріс (III/2) | 5.5 mm |
| ауа оқшаулау қашықтығының минималды мәні - біртекті емес өріс (III/3) | 5.5 mm |
| Өткізгіш қимасы/Өткізгіш түрі/Созылу күші Номиналды мәні/Нақты мәні | 0.5 mm² / rigid / > 20 N |
| EN 60695-2-12 стандартына сәйкес GWFI қыздыру жіпшелерінің тұтанғыштық саны | 850 |
| EN 60695-2-13 стандартына сәйкес GWIT қыздыру талшықтарының тұтану температурасы | 775 |
| Көлденең қимасы бірдей, ұшының қақпағы бар икемді, пластикалық жеңсіз 2 өткізгіш | 0.5 mm² ... 0.75 mm² |
| Көлденең қимасы бірдей, пластикалық жеңі бар TWIN аяқ қақпағы бар икемді 2 өткізгіш | 0.5 mm² ... 1.5 mm² |
Өнім сипаттамасы
Printed circuit board terminal, rated current: 32 A, sizing voltage (III/2): 800 V, rated section: 2.5 mm², Number of rows: 1, Number of poles per row: 4, item family: PT 2.5/.. -H, pitch: 7.5 mm, con
Негізгі ерекшеліктер
- Өнеркәсіптік деңгейдегі сапа
- RoHS талаптарына сәйкес
- CE сертификатталған
- 1 жыл кепілдік
Өнім құжаттары
Техникалық сипаттама
Техникалық сипаттамалар және өнімділік деректері
Пайдаланушы нұсқаулығы
Орнату және пайдалану нұсқаулығы
