Қоймада Танымал өнім
PST 1,0/17-H-3,5

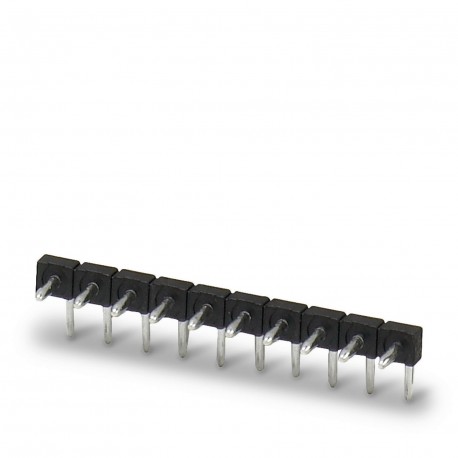

PST 1,0/17-H-3,5 1737161 PHOENIX CONTACT Pin strip
$0.00USD
4651 қолжетімді
Негізгі сипаттамалар
Ескерту:WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201
Түрі:Pin strip
Ұсыныс:3.5 mm
Ені [ені]:59.5 mm
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| Ескерту | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| Түрі | Pin strip |
| Ұсыныс | 3.5 mm |
| Ені [ені] | 59.5 mm |
| Биіктігі [сағ] | 9.4 mm |
| Ұзындығы [л] | 10.5 mm |
| Бекіту орналасуы | Linear pinning |
| Өнім желісі | COMBICON Connectors S |
| Өнім түрі | Pin strip |
| Тесік диаметрі | 1.2 mm |
| Орнату түрі | THR soldering / wave soldering |
| Техникалық сипаттама | IEC 60664-1:2007-04 |
| Жолдар саны | 1 |
| Түйреуіш өлшемдері | ø 1 mm |
| Өнім тобы | PST 1,0/..-H |
| Түсі (корпус) | black (9005) |
| Орнату фланеці | without |
| Мақаланы қайта қарау | 00 |
| Байланыс материалы | Cu alloy |
| Орнатылған биіктік | 2.8 mm |
| Қаптама түрі | packed in cardboard |
| Номиналды ток IN | 8 A (depends on the plug used) |
| Номиналды кернеу БҰ | 250 V |
| Өлшемдік сурет | |
| Оқшаулағыш материал | PA |
| Лауазым саны | 17 |
| Потенциалдар саны | 17 |
| Номиналды кернеу (II/2) | 2.5 kV |
| Қосылымдар саны | 17 |
| Номиналды кернеу (III/2) | 2.5 kV |
| Номиналды кернеу (III/3) | 160 V |
| Дәнекерлеу түйреуішінің ұзындығы [P] | 6.6 mm |
| Беттік сипаттамалары | Tin-plated |
| Оқшаулағыш материалдар тобы | IIIa |
| Потенциалға сәйкес дәнекерлеу түйреуіштері | 1 |
| IEC 60112 стандартына сәйкес CTI | 250 |
| Номиналды асқын кернеу (III/3) | 2.5 kV |
| Қоршаған орта температурасы (жинақтау) | -5 °C ... 100 °C |
| Қоршаған орта температурасы (жұмыс) | -40 °C ... 100 °C (dependent on the derating curve) |
| Номиналды оқшаулау кернеуі (II/2) | 250 V |
| Номиналды оқшаулау кернеуі (III/2) | 250 V |
| Номиналды оқшаулау кернеуі (III/3) | 160 V |
| ең аз ағып кету қашықтығы (II/2) | 2.5 mm |
| ең аз сырғымалы қашықтық (III/2) | 2.5 mm |
| ең аз сырғымалы қашықтық (III/3) | 2.5 mm |
| Салыстырмалы ылғалдылық (сақтау/тасымалдау) | 30 % ... 70 % |
| UL 94 стандарты бойынша тұтанғыштық рейтингі | V0 |
| Металл бетінің жанасу аймағы (үстіңгі қабат) | Tin (3 - 5 µm Sn) |
| Қоршаған орта температурасы (сақтау/тасымалдау) | -40 °C ... 70 °C |
| Салыстырмалы бақылау индексі (IEC 60112) | CTI 250 |
| Металл бетінің дәнекерлеу аймағы (үстіңгі қабат) | Tin (3 - 5 µm Sn) |
| Металл бетінің жанасу аймағы (ортаңғы қабат) | Nickel (1 - 3 µm Ni) |
| Металл бетінің дәнекерлеу аймағы (ортаңғы қабат) | Nickel (1 - 3 µm Ni) |
| минималды клиренс мәні - біртекті емес өріс (II/2) | 1.5 mm |
| минималды клиренс мәні - біртекті емес өріс (III/2) | 1.5 mm |
| минималды клиренс мәні - біртекті емес өріс (III/3) | 1.5 mm |
| EN 60695-2-12 стандартына сәйкес GWFI жарқыраған сымның тұтану индексі | 850 |
| EN 60695-2-13 стандартына сәйкес GWIT жарқыл сымының тұтану температурасы | 775 |
| EN 60695-10-2 стандартына сәйкес шар қысымын сынауға арналған температура | 125 °C |
Өнім сипаттамасы
Male connector, nominal section: 1.5 mm², color: black, nominal current: 8 A (Depending on the connector used), nominal voltage (III/2): 250 V, contact surface: Tin, contact type: Male, number of pote
Негізгі ерекшеліктер
- Өнеркәсіптік деңгейдегі сапа
- RoHS талаптарына сәйкес
- CE сертификатталған
- 1 жыл кепілдік
