PSR-PC50-1NO-1DO-24DC-SP

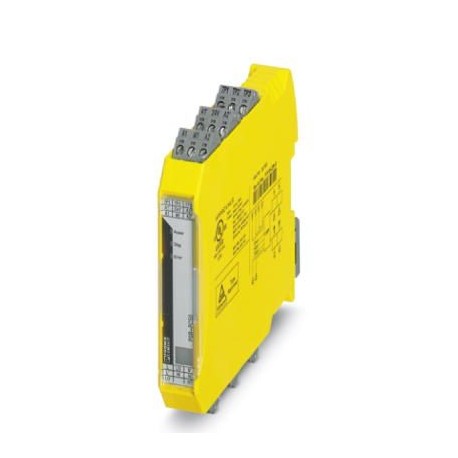

PSR-PC50-1NO-1DO-24DC-SP 2904665 PHOENIX CONTACT Coupling relay
$0.00USD
4156 қолжетімді
Негізгі сипаттамалар
GTIN:4046356919920
Тапсырыс кілті:2904665
Каталог беті:Page 285 (C-6-2017)
Тереңдігі (Ескерту):114.5 mm
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| GTIN | 4046356919920 |
| Тапсырыс кілті | 2904665 |
| Каталог беті | Page 285 (C-6-2017) |
| Тереңдігі (Ескерту) | 114.5 mm |
| Қаптау блогы | 1 pc |
| Ені (Ескерту) | 17.5 mm |
| Биіктігі (Ескерту) | 117.4 mm |
| (Нәр беруші) | typ. 35 mA (Input TP3) |
| (Сандық енгізулер) | max. 5 A |
| Шыққан елі | DE (Germany) |
| Көрсеткіш (уақыт) | Red LED |
| Таза салмағы (есе) | 212.4 g |
| Реле түрі (саны) | Electromechanical relay with forcibly guided contacts in accordance with EN 50205 |
| қосылатын (жалпы) | Yes |
| Арнайы тариф нөмірі | 85364900 |
| (Қоршаған орта жағдайлары) | ≥ 100 ms (Test pulse rate) |
| Корпус түсі (Times) | yellow |
| Орнату түрі (уақыт) | DIN rail mounting |
| Күйді көрсету (Уақыт) | Green LED |
| Тұрғын үй материалы (Times) | PBT |
| Орнату орны (уақыт) | vertical or horizontal |
| Жырту ұзындығы (жалпы) | 8 mm |
| Қосылу әдісі (Жалпы) | Spring-cage connection |
| (Стандарттар мен ережелер) | No hazardous substances above threshold values |
| Қорғаныс дәрежесі (ретімен) | IP20 |
| Шығыс атауы (сандық кірістер) | Enabling current path |
| Байланыс түрі (сандық кірістер) | 1 enabling current path |
| Белгілеу (Қосылым деректері) | IEC 61508 - Low demand |
| Бастапқы ток (қуат көзі) | 200 mA (Inputs TP1, TP2 and TP3) |
| Максималды биіктік (өлшемдері) | ≤ 2000 m (Above sea level) |
| Қалпына келтіру уақыты (дабыл шығыстары) | 1 s |
| Номиналды жұмыс режимі (уақыт) | 100% operating factor |
| Бастапқы ток (сандық кірістер) | min. 100 mA |
| Кірістер саны (қуат көзі) | 3 (Test point for proof test) |
| Сүзу уақыты (қоршаған орта жағдайлары) | < 2 ms (Test pulse duration) |
| Байланыс материалы (сандық кірістер) | AgNi, gold-flashed |
| Жұмыс кернеуінің дисплейі (уақыт) | Yellow LED |
| Ток шығыны (қуат көзі) | typ. 20 mA (Input TP1) |
| Шығыстар саны (сандық кірістер) | 1 (undelayed) |
| Коммутациялық кернеу (сандық кірістер) | min. 15 V AC/DC without diagnostics |
| Бастапқы ток (қоршаған орта жағдайлары) | ≤ 200 mA (A1/A2) |
| Шығыс сипаттамасы (сандық кірістер) | safety-related N/O contacts |
| Коммутациялық сыйымдылық (сандық кірістер) | min. 1.5 W |
| Коммутация жиілігі (сандық кірістер) | max. 0.5 Hz |
| Бір дана салмағы (қаптаманы қоспағанда) | 212.400 g |
| (Қауіпсіздікке қатысты сипаттамалық деректер) | Class I, Div. 2, Groups A, B, C, D, T4 |
| Diagnostic threshold (Digital inputs) | 20 Ω ... 18 kΩ (lower/upper) |
| Қытай RoHS (стандарттар мен ережелер) | Environmentally friendly use period: unlimited = EFUP-e |
| REAch SVHC (Стандарттар мен ережелер) | Lead 7439-92-1 |
| GL (Қауіпсіздікке қатысты сипаттамалық деректер) | C, EMC2 |
| Қорғаныш тізбегі (қоршаған орта жағдайлары) | Overload protection Suppressor diode |
| UD (қоршаған орта жағдайлары) кезіндегі кіріс тогы | typ. 15 mA (24V/A2; depending on load M1 +100 mA) |
| Механикалық қызмет ету мерзімі (сандық кірістер) | approx. 5x 107cycles |
| ATEX (Safety-related characteristic data) | II 3 G Ex nA nC IIC T4 Gc |
| UD кезіндегі кіріс тогы (қоршаған орта жағдайлары) | 2.5 A (24V/A2; for 10 µs) |
| АҚШ-тағы әдеттегі қабылдау уақыты (дабыл шығыстары) | 30 ms (when controlled via A1) |
| Өткізгіштің көлденең қимасы AWG макс. (Жалпы) | 16 |
| Өткізгіштің көлденең қимасы AWG мин. (Жалпы) | 24 |
| IECEx (Safety-related characteristic data) | Ex nA nC IIC T4 Gc |
| Соққы (қауіпсіздікке қатысты сипаттамалық деректер) | 15g |
| АҚШ-тағы әдеттегі босату уақыты (дабыл шығыстары) | 30 ms (when controlled via A1) |
| Қоршаған орта температурасы (жұмыс) (өлшемдері) | -20 °C ... 55 °C |
| Өткізгіштің көлденең қимасының максималды қаттылығы (Жалпы) | 1.5 mm² |
| Өткізгіштің көлденең қимасының қатты мин. (Жалпы) | 0.2 mm² |
| Үздіксіз токты шектеу (сандық кірістер) | 5 A |
| Пайдалануды шектеу (негізгі коммерциялық деректер) | EMC: class A product, see manufacturer's declaration in the download area |
| Ток (Реле шығыстары: ток жолын қосу) | max. 100 mA |
| Қауіпсіздік тұтастығы деңгейі (SIL) (Қосылым деректері) | 3 (15 % of total SIL) |
| Кернеу (Реле шығыстары: ток жолын қосу) | 23 V DC |
| Өткізгіштің көлденең қимасының икемді макс. (Жалпы) | 1.5 mm² |
| Өткізгіштің көлденең қимасының икемді мин. (Жалпы) | 0.2 mm² |
| Сәйкестік (қауіпсіздікке қатысты сипаттамалық деректер) | CE-compliant |
| Белгілеу (Қауіпсіздікке қатысты сипаттамалық деректер) | Air clearances and creepage distances between the power circuits |
| Диагностикалық қоректендіру кернеуі UD (қоршаған орта жағдайлары) | 24 V DC -15 % / +10 % (24V/A2) |
| Шығыс сақтандырғышы (Реле шығыстары: ток жолын қосу) | 150 mA fast blow |
| Орналасқан жерді қорғаудың ең аз дәрежесі (уақыт) | IP54 |
| UL, АҚШ/Канада (Қауіпсіздікке қатысты сипаттамалық деректер) | cULus |
| Қоршаған орта температурасы (сақтау/тасымалдау) (Өлшемдері) | -40 °C ... 65 °C |
| Номиналды басқару тогы IS (Қоршаған орта жағдайлары) | typ. 65 mA (A1/A2) |
| Ластану дәрежесі (қауіпсіздікке қатысты сипаттамалық деректер) | 2 |
| Шығыстар саны (Реле шығыстары: ағымдағы жолды қосу) | 1 (digital) |
| Шығыс сипаттамасы (Реле шығыстары: ағымдағы жолды қосу) | non-safety-related |
| Асқын кернеу санаты (Қауіпсіздікке қатысты сипаттамалық деректер) | III |
| Максималды рұқсат етілген ылғалдылық (сақтау/тасымалдау) (Өлшемдері) | 75 % (on average, 85% infrequently, non-condensing) |
| Стандарттар/ережелер (Қауіпсіздікке қатысты сипаттамалық деректер) | DIN EN 50178 |
| Діріл (жұмыс) (Қауіпсіздікке қатысты сипаттамалық деректер) | 2g |
| Максималды рұқсат етілген салыстырмалы ылғалдылық (жұмыс) (Өлшемдері) | 75 % (on average, 85% infrequently, non-condensing) |
| АҚШ-тағы номиналды басқару тізбегінің кернеуі (қоршаған орта жағдайлары) | 24 V DC -15 % / +10 % (A1/A2) |
| Номиналды оқшаулау кернеуі (қауіпсіздікке қатысты сипаттамалық деректер) | 250 V AC |
| Max. permissible overall conductor resistance (Digital inputs) | < 10 Ω (LO/LO' and NI/NI' and load resistance in the event of a short circuit) |
| Қысқа тұйықталудан қорғау (Реле шығыстары: ток жолын қосу) | no |
| Қоршаған ортаны модельдеу сынағы (Қауіпсіздікке қатысты сипаттамалық деректер) | ISA-S71.04 (G3) |
| Номиналды кернеу/оқшаулау (қауіпсіздікке қатысты сипаттамалық деректер) | 6 kV/safe isolation (through protective impedance) |
Өнім сипаттамасы
Coupling relay for low demand SIL 3 applications, couples digital output signals to the periphery, 1 trip circuit, module for F&G applications, test pulse filter, width: 17.5 mm, plug-in push-in termi
Негізгі ерекшеліктер
- Өнеркәсіптік деңгейдегі сапа
- RoHS талаптарына сәйкес
- CE сертификатталған
- 1 жыл кепілдік
