PSR-MM30-2NO-2DO-24DC-SC

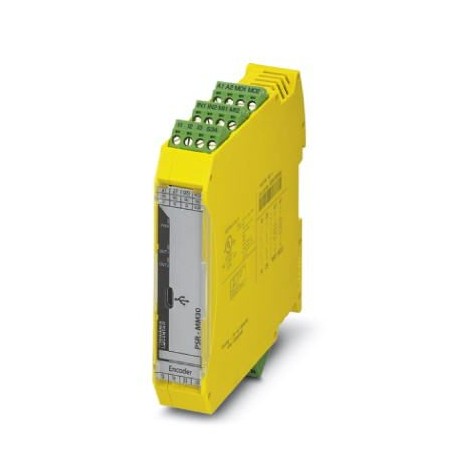

PSR-MM30-2NO-2DO-24DC-SC 2702357 PHOENIX CONTACT Two-channel zero-speed and over-speed safety relays up to S..
$0.00USD
3962 қолжетімді
Негізгі сипаттамалар
GTIN:4055626133225
Тапсырыс кілті:2702357
(Сызбалар):
Каталог беті:Page 243 (C-6-2019)
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| GTIN | 4055626133225 |
| Тапсырыс кілті | 2702357 |
| (Сызбалар) | |
| Каталог беті | Page 243 (C-6-2019) |
| Тереңдігі (Ескерту) | 114.5 mm |
| Қаптау блогы | 1 pc |
| Ені (Ескерту) | 22.5 mm |
| Биіктігі (Ескерту) | 112.2 mm |
| (Нәр беруші) | 2.5 s (MI1, MI2) |
| (Дабыл шығыстары) | < 150 ms (For Usmanual, monitored start) |
| Айналдыру моменті (жалпы) | 0.5 Nm ... 0.6 Nm |
| БҰҰ СПСК 11 (ETIM) | 39121501 |
| (Сандық енгізулер) | 2.5 V DC ... 5 V DC (High) |
| Шыққан елі | DE (Germany) |
| ETIM 3.0 (eCl@ss) | EC001449 |
| ETIM 4.0 (eCl@ss) | EC001449 |
| ETIM 5.0 (eCl@ss) | EC001448 |
| ETIM 6.0 (eCl@ss) | EC001448 |
| ETIM 7.0 (eCl@ss) | EC001448 |
| Таза салмағы (есе) | 196.3 g |
| Реле түрі (саны) | Electromechanical relay with forcibly guided contacts in accordance with IEC/EN 61810-3 (EN 50205) |
| БҰҰ СПСК 13.2 (ETIM) | 39122331 |
| БҰҰ SPSC 18.0 (ETIM) | 39122331 |
| БҰҰ SPSC 19.0 (ETIM) | 39122331 |
| БҰҰ SPSC 20.0 (ETIM) | 39122331 |
| БҰҰ SPSC 21.0 (ETIM) | 39122331 |
| БҰҰ SPSC 6.01 (ETIM) | 30211901 |
| (Өлшеу деректері) | 5 A (250 V (AC15)) |
| БҰҰ SPSC 12.01 (ETIM) | 39121501 |
| қосылатын (жалпы) | Yes |
| Арнайы тариф нөмірі | 90328900 |
| БҰҰ СПСК 7.0901 (ETIM) | 39121501 |
| Корпус түсі (Times) | yellow |
| Орнату түрі (уақыт) | DIN rail mounting |
| Бұрандалы бұранда (жалпы) | M3 |
| Күйді көрсету (Уақыт) | 2x LED green (OUT1, OUT2) |
| Тұрғын үй материалы (Times) | PBT |
| Кіріс атауы (қуат көзі) | Operating mode and monitoring inputs |
| Орнату орны (уақыт) | vertical or horizontal |
| Санат (Қосылым деректері) | 4 |
| Сүзгі уақыты (қуат көзі) | max. 2 ms (Test pulse width; low test pulses for operating mode and monitoring inputs) |
| Дәлдік (сандық енгізулер) | ± 2 % (in reference to the parameterized limit value) |
| Жырту ұзындығы (жалпы) | 7 mm |
| Қосылу әдісі (Жалпы) | Screw connection |
| Кіріс атауы (сандық енгізулер) | Encoder input |
| (Стандарттар мен ережелер) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Қорғаныс дәрежесі (ретімен) | IP20 |
| Қайта іске қосу уақыты (дабыл шығыстары) | < 1 s (Boot time) |
| eCl@ss 4.0 (Жіктеулер) | 27371102 |
| eCl@ss 4.1 (Жіктеулер) | 27371102 |
| eCl@ss 5.0 (Жіктеулер) | 27371901 |
| eCl@ss 5.1 (Жіктеулер) | 27371901 |
| eCl@ss 6.0 (Жіктеулер) | 27371800 |
| eCl@ss 7.0 (Жіктеулер) | 27371811 |
| eCl@ss 8.0 (Жіктеулер) | 27371811 |
| eCl@ss 9.0 (Жіктеулер) | 27371811 |
| Құрастыру нұсқаулары (Times) | See derating curve |
| Белгілеу (Қосылым деректері) | EN 62061 |
| Бастапқы ток (қуат көзі) | < 5 mA |
| Максималды биіктік (өлшемдері) | ≤ 2000 m (Above sea level) |
| Қалпына келтіру уақыты (дабыл шығыстары) | < 1 s |
| Номиналды жұмыс режимі (уақыт) | 100% operating factor |
| Шығыс сақтандырғышы (өлшеу кірістері) | 6 A gL/gG |
| Шығыс атауы (өлшеу кірістері) | Enabling current path |
| Байланыс түрі (өлшеу кірістері) | 2 enabling current paths |
| Сәйкессіздік уақыты (қуат көзі) | 2 s (I1, I2, I3) |
| Бастапқы ток (сандық кірістер) | < 12 mA |
| Кірістер саны (қуат көзі) | 1 (Non-safety-related start input: S34) |
| Тоқтату санаты (Қосылым деректері) | 0 |
| Кідіріс уақыты диапазоны (дабыл шығыстары) | 0 s ... 10 s ±10 % (Adjustable switch-on delay for downtime contacts 23/24) |
| Белгілеу (Қоршаған орта жағдайлары) | A1/A2 |
| Сүзу уақыты (қоршаған орта жағдайлары) | 2 ms (at A1 in the event of voltage dips at Us) |
| HTL сигнал формасы (сандық кірістер) | 0 V DC ... 3 V DC (Low) |
| Шектеулі жиілік (сандық кірістер) | max. 400 kHz |
| TTL сигнал формасы (сандық кірістер) | 0 V DC ... 0.9 V DC (Low) |
| Бастапқы ток (өлшеу кірістері) | min. 3 mA |
| Number of inputs (Digital inputs) | 1 (Safety-related encoder input, RJ45) |
| Жұмыс кернеуінің дисплейі (уақыт) | 1 x green LED (PWR) |
| Ток шығыны (қуат көзі) | typ. 4 mA (at US) |
| Пайдалануды шектеу (сызбалар) | EMC: class A product, see manufacturer's declaration in the download area |
| Байланыс материалы (өлшеу деректері) | AgSnO2 |
| Бастапқы ток (қоршаған орта жағдайлары) | < 18 A (Δt = 500 µs at Us) |
| Қорғаныш тізбегі (сандық кірістер) | 33 V suppressor diode |
| Ағымдағы тұтыну (сандық кірістер) | < 3 mA (Per track for US) |
| Шығыстар саны (өлшеу кірістері) | 2 (safety-related N/O contacts: 13/14, 23/24) |
| Жалпы ток (өлшеу кірістері) шаршы. | 72 A2(observe derating) |
| Коммутациялық кернеу (өлшеу кірістері) | min. 12 V AC/DC |
| Бір дана салмағы (қаптаманы қоспағанда) | 200.000 g |
| (Қауіпсіздікке қатысты сипаттамалық деректер) | Safe isolation, reinforced insulation 6 kV between input circuit (A1/A2, I1, I2, I3, MI1, MI2, IN1, IN2, S34, MO1, MO2, RJ45, USB) and the enabling current paths (13/14, 23/24) |
| Шығыс сипаттамасы (өлшеу кірістері) | 2 NO contacts each in series, without delay, floating |
| Коммутациялық сыйымдылық (енгізулерді өлшеу) | min. 60 mW |
| Қытай RoHS (стандарттар мен ережелер) | Environmentally Friendly Use Period = 50 |
| REAch SVHC (Стандарттар мен ережелер) | Lead 7439-92-1 |
| Коммутация жиілігі (өлшеу кірістері) | max. 0.5 Hz |
| Кірістің сипаттамасы (қуат көзі) | NPN, IEC 61131-2, type 1 |
| Қорғаныш тізбегі (қоршаған орта жағдайлары) | Serial protection against polarity reversal 33 V suppressor diode |
| Өнімділік деңгейі (ӨД) (Қосылым деректері) | e (6 A DC1, 17520 switching cycles/year) |
| Синус/косинус сигналының формасы (сандық кірістер) | 2 V DC ... 3 V DC (1 Vppdifferential signal) |
| Description of the input (Digital inputs) | TTL, HTL, Sin/Cos |
| Өткізгіштің көлденең қимасы AWG макс. (Жалпы) | 12 |
| Өткізгіштің көлденең қимасы AWG мин. (Жалпы) | 24 |
| Механикалық қызмет ету мерзімі (өлшеу деректері) | 10x 106cycles |
| Соққы (қауіпсіздікке қатысты сипаттамалық деректер) | 15g |
| Қорғаныш тізбегі/компоненті (қуат көзі) | 33 V suppressor diode |
| АҚШ-тағы әдеттегі жауап беру уақыты (дабыл шығыстары) | < 200 ms (For Usautostart) |
| Қоршаған орта температурасы (жұмыс) (өлшемдері) | -40 °C ... 55 °C (observe derating) |
| Өткізгіштің көлденең қимасының максималды қаттылығы (Жалпы) | 2.5 mm² |
| Өткізгіштің көлденең қимасының қатты мин. (Жалпы) | 0.2 mm² |
| АҚШ-тағы қуат тұтынуы (қоршаған орта жағдайлары) | typ. 1.78 W |
| Кіріс тогы диапазоны "0" сигналы (қуат көзі) | 0 mA ... 1.5 mA |
| Кіріс кернеуінің диапазоны «0» сигналы (қуат көзі) | 0 V DC ... 5 V DC |
| Кіріс кернеуінің диапазоны «1» сигналы (қуат көзі) | 15 V DC ... 30 V DC |
| Ток (Реле шығыстары: ток жолын қосу) | max. 100 mA |
| Үздіксіз токты шектеу (өлшеу кірістері) | 6 A |
| Қауіпсіздік тұтастығы деңгейі (SIL) (Қосылым деректері) | 3 |
| Кернеу (Реле шығыстары: ток жолын қосу) | approx. 22 V DC (Us- 2 V) |
| Өткізгіштің көлденең қимасының икемді макс. (Жалпы) | 2.5 mm² |
| Өткізгіштің көлденең қимасының икемді мин. (Жалпы) | 0.2 mm² |
| Кіріс тогы диапазоны "0" сигналы (сандық кірістер) | 0 mA ... 1.5 mA |
| Кіріс кернеуінің диапазоны «0» сигналы (сандық кірістер) | 0 V DC ... 5 V DC |
| Кіріс кернеуінің диапазоны «1» сигналы (сандық кірістер) | 15 V DC ... 30 V DC |
| Белгілеу (Қауіпсіздікке қатысты сипаттамалық деректер) | Air clearances and creepage distances between the power circuits |
| Орналасқан жерді қорғаудың ең аз дәрежесі (уақыт) | IP54 |
| Қоршаған орта температурасы (сақтау/тасымалдау) (Өлшемдері) | -40 °C ... 70 °C |
| Номиналды басқару тогы IS (Қоршаған орта жағдайлары) | typ. 74 mA |
| Ластану дәрежесі (қауіпсіздікке қатысты сипаттамалық деректер) | 2 |
| Шығыстар саны (Реле шығыстары: ағымдағы жолды қосу) | 2 (Non-safety-related signal outputs: MO1, MO2) |
| Шығыс сипаттамасы (Реле шығыстары: ағымдағы жолды қосу) | PNP |
| Асқын кернеу санаты (Қауіпсіздікке қатысты сипаттамалық деректер) | III |
| Максималды рұқсат етілген ылғалдылық (сақтау/тасымалдау) (Өлшемдері) | 75 % (on average, 85% infrequently, non-condensing) |
| Стандарттар/ережелер (Қауіпсіздікке қатысты сипаттамалық деректер) | DIN EN 50178, EN 60947-5-1 |
| Діріл (жұмыс) (Қауіпсіздікке қатысты сипаттамалық деректер) | 10 Hz ... 150 Hz, 2g |
| Максималды рұқсат етілген салыстырмалы ылғалдылық (жұмыс) (Өлшемдері) | 75 % (on average, 85% infrequently, non-condensing) |
| Өткізгіштің рұқсат етілген максималды жалпы кедергісі (қуат көзі) | 150 Ω |
| АҚШ-тағы номиналды басқару тізбегінің кернеуі (қоршаған орта жағдайлары) | 24 V DC -15 % / +10 % (provide external protection) |
| Максималды кіріс тогы (Реле шығыстары: ток жолын қосу) | 500 mA (Δt = 1 ms at Us) |
| Номиналды оқшаулау кернеуі (қауіпсіздікке қатысты сипаттамалық деректер) | 250 V AC |
| Қауіпсіздік тұтастығы деңгейінің талап шегі (SIL CL) (Қосылым деректері) | 3 |
| Max. permissible overall conductor resistance (Digital inputs) | 150 Ω |
| Қысқа тұйықталудан қорғау (Реле шығыстары: ток жолын қосу) | no |
| IEC 60947-5-1 (Өлшеу кірістері) стандартына сәйкес коммутациялық сыйымдылық | 4 A (24 V (DC13)) |
| Қорғаныш тізбегі/компоненті (Реле шығыстары: ток жолын қосу) | 33 V suppressor diode |
| Номиналды кернеу/оқшаулау (қауіпсіздікке қатысты сипаттамалық деректер) | Basic insulation 4 kV between all current paths and housing |
Өнім сипаттамасы
2-channel speed and stop controller up to SIL 3, category 4, PL e, 2 safe relay outputs, suitable for connection of HTL, TTL or Sen/Cos encoders as well as proximity detectors, plug-in screw terminal,
Негізгі ерекшеліктер
- Өнеркәсіптік деңгейдегі сапа
- RoHS талаптарына сәйкес
- CE сертификатталған
- 1 жыл кепілдік
Техникалық мәліметтер
Circuit diagram
Өнім құжаттары
Техникалық сипаттама
Техникалық сипаттамалар және өнімділік деректері
Пайдаланушы нұсқаулығы
Орнату және пайдалану нұсқаулығы
