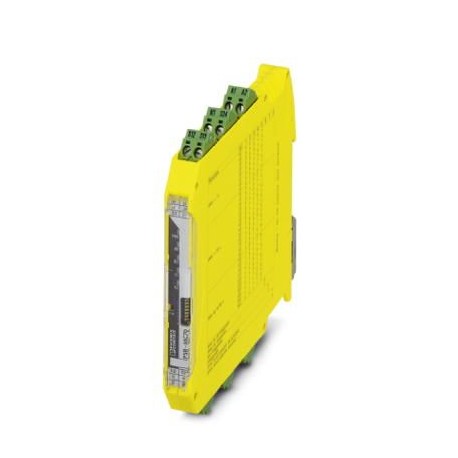

PSR-MC70-2NO-1DO-24DC-SP
PSR-MC70-2NO-1DO-24DC-SP 2702095 PHOENIX CONTACT Safety relays
$0.00USD
3105 қолжетімді
Негізгі сипаттамалар
GTIN:4046356952477
Тапсырыс кілті:2702095
Каталог беті:Page 258 (C-6-2017)
Тереңдігі (Ескерту):114.5 mm
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| GTIN | 4046356952477 |
| Тапсырыс кілті | 2702095 |
| Каталог беті | Page 258 (C-6-2017) |
| Тереңдігі (Ескерту) | 114.5 mm |
| Қаптау блогы | 1 pc |
| Ені (Ескерту) | 12.5 mm |
| Биіктігі (Ескерту) | 116.6 mm |
| (Нәр беруші) | Test pulse rate = 7 x Test pulse width |
| (Дабыл шығыстары) | < 5 ms (when interrupted via A1; applicative deactivation via A1/A2 is not permitted) |
| (Сандық енгізулер) | 4 A gL/gG (for low-demand applications) |
| Шыққан елі | DE (Germany) |
| Таза салмағы (есе) | 126.6 g |
| Реле түрі (саны) | Electromechanical relay with forcibly guided contacts in accordance with IEC/EN 61810-3 (EN 50205) |
| қосылатын (жалпы) | Yes |
| Арнайы тариф нөмірі | 85371098 |
| (Қоршаған орта жағдайлары) | Protection against polarity reversal for rated control circuit supply voltage |
| Корпус түсі (Times) | yellow |
| Орнату түрі (уақыт) | DIN rail mounting |
| Күйді көрсету (Уақыт) | 5 x bi-color LED |
| Тұрғын үй материалы (Times) | PBT |
| Орнату орны (уақыт) | vertical or horizontal |
| Санат (Қосылым деректері) | 1 (up to Cat. 3 depending on the application) |
| Сүзгі уақыты (қуат көзі) | max. 3 ms (at S12, S22, S34; test pulse width) |
| Жырту ұзындығы (жалпы) | 8 mm |
| Қосылу әдісі (Жалпы) | Spring-cage connection |
| (Стандарттар мен ережелер) | No hazardous substances above threshold values |
| Қорғаныс дәрежесі (ретімен) | IP20 |
| Шығыс сақтандырғышы (сандық кірістер) | 6 A gL/gG (N/O contact) |
| Шығыс атауы (сандық кірістер) | Enabling current path |
| Қайта іске қосу уақыты (дабыл шығыстары) | < 1 s (Boot time) |
| Құрастыру нұсқаулары (Times) | See derating curve |
| Байланыс түрі (сандық кірістер) | 2 enabling current paths |
| Белгілеу (Қосылым деректері) | EN 62061 |
| Бастапқы ток (қуат көзі) | < 11 mA (with Us/Ixto S12/S22) |
| Максималды биіктік (өлшемдері) | ≤ 2000 m (Above sea level) |
| Номиналды жұмыс режимі (уақыт) | 100% operating factor |
| Бастапқы ток (сандық кірістер) | min. 3 mA |
| Тоқтату санаты (Қосылым деректері) | 1 |
| Кідіріс уақыты диапазоны (дабыл шығыстары) | 0.2 s ... 60 s ±5 % (can be set for 27/28) |
| Сүзу уақыты (қоршаған орта жағдайлары) | 10 ms (For the logic. At A1 in the event of voltage dips at Us) |
| Байланыс материалы (сандық кірістер) | AgSnO2 |
| Ток шығыны (қуат көзі) | < 4.1 mA (with Us/Ixto S12/S22) |
| Шығыстар саны (сандық кірістер) | 1 (undelayed, single-channel) |
| Жалпы ток (сандық кірістер) шаршы. | 72 A2(observe derating) |
| Коммутациялық кернеу (сандық кірістер) | min. 12 V AC/DC |
| Бастапқы ток (қоршаған орта жағдайлары) | typ. 25 A (Δt = 10 µs at Us) |
| Шығыс сипаттамасы (сандық кірістер) | safety-related N/O contacts |
| Коммутациялық сыйымдылық (сандық кірістер) | min. 60 mW |
| Сәйкестік кірісі 1/2 (Қуат көзі) | ∞ |
| Коммутация жиілігі (сандық кірістер) | 1 Hz |
| Бір дана салмағы (қаптаманы қоспағанда) | 126.600 g |
| (Қауіпсіздікке қатысты сипаттамалық деректер) | 250 V AC |
| Қытай RoHS (стандарттар мен ережелер) | Environmentally friendly use period: unlimited = EFUP-e |
| Қорғаныш тізбегі (қоршаған орта жағдайлары) | Surge protection Suppressor diode |
| Механикалық қызмет ету мерзімі (сандық кірістер) | 10x 106cycles |
| Өнімділік деңгейі (ӨД) (Қосылым деректері) | c (up to PL e depending on the application) |
| Өткізгіштің көлденең қимасы AWG макс. (Жалпы) | 16 |
| Өткізгіштің көлденең қимасы AWG мин. (Жалпы) | 24 |
| Соққы (қауіпсіздікке қатысты сипаттамалық деректер) | 15g |
| АҚШ-тағы әдеттегі босату уақыты (дабыл шығыстары) | < 20 ms (when controlled via S12 (only for undelayed contact 13/14)) |
| АҚШ-тағы әдеттегі жауап беру уақыты (дабыл шығыстары) | < 35 ms (automatic start) |
| Қоршаған орта температурасы (жұмыс) (өлшемдері) | -35 °C ... 60 °C (observe derating) |
| Өткізгіштің көлденең қимасының максималды қаттылығы (Жалпы) | 1.5 mm² |
| Өткізгіштің көлденең қимасының қатты мин. (Жалпы) | 0.2 mm² |
| Үздіксіз токты шектеу (сандық кірістер) | 6 A (observe derating) |
| АҚШ-тағы қуат тұтынуы (қоршаған орта жағдайлары) | typ. 1.2 W |
| Кіріс тогы диапазоны "0" сигналы (қуат көзі) | 0 mA ... 2 mA (for safe Off) |
| Кіріс кернеуінің диапазоны «0» сигналы (қуат көзі) | 0 V DC ... 5 V DC (for safe Off) |
| Пайдалануды шектеу (негізгі коммерциялық деректер) | EMC: class A product, see manufacturer's declaration in the download area |
| Ток (Реле шығыстары: ток жолын қосу) | max. 100 mA |
| Қауіпсіздік тұтастығы деңгейі (SIL) (Қосылым деректері) | 1 (up to SIL 3 depending on the application) |
| Кернеу (Реле шығыстары: ток жолын қосу) | 23 V DC (US- 1 V) |
| Өткізгіштің көлденең қимасының икемді макс. (Жалпы) | 1.5 mm² |
| Өткізгіштің көлденең қимасының икемді мин. (Жалпы) | 0.2 mm² |
| Сәйкестік (қауіпсіздікке қатысты сипаттамалық деректер) | CE-compliant |
| Белгілеу (Қауіпсіздікке қатысты сипаттамалық деректер) | Air clearances and creepage distances between the power circuits |
| Орналасқан жерді қорғаудың ең аз дәрежесі (уақыт) | IP54 |
| Қоршаған орта температурасы (сақтау/тасымалдау) (Өлшемдері) | -40 °C ... 85 °C |
| Номиналды басқару тогы IS (Қоршаған орта жағдайлары) | typ. 50 mA |
| Ластану дәрежесі (қауіпсіздікке қатысты сипаттамалық деректер) | 2 |
| Шығыстар саны (Реле шығыстары: ағымдағы жолды қосу) | 1 (digital, PNP) |
| Шығыс сипаттамасы (Реле шығыстары: ағымдағы жолды қосу) | non-safety-related |
| Асқын кернеу санаты (Қауіпсіздікке қатысты сипаттамалық деректер) | III |
| Максималды рұқсат етілген ылғалдылық (сақтау/тасымалдау) (Өлшемдері) | 75 % (on average, 85% infrequently, non-condensing) |
| Стандарттар/ережелер (Қауіпсіздікке қатысты сипаттамалық деректер) | DIN EN 50178 |
| Діріл (жұмыс) (Қауіпсіздікке қатысты сипаттамалық деректер) | 10 Hz ...150 Hz, 2g |
| Кіріс/іске қосу кезіндегі кернеу және кері байланыс тізбегі (қуат көзі) | 24 V DC -20 % / +25 % |
| Максималды рұқсат етілген салыстырмалы ылғалдылық (жұмыс) (Өлшемдері) | 75 % (on average, 85% infrequently, non-condensing) |
| Өткізгіштің рұқсат етілген максималды жалпы кедергісі (қуат көзі) | 150 Ω |
| АҚШ-тағы номиналды басқару тізбегінің кернеуі (қоршаған орта жағдайлары) | 24 V DC -20 % / +25 % |
| Максималды кіріс тогы (Реле шығыстары: ток жолын қосу) | 500 mA (Δt = 1 ms at Us) |
| Номиналды оқшаулау кернеуі (қауіпсіздікке қатысты сипаттамалық деректер) | 250 V AC |
| Қауіпсіздік тұтастығы деңгейінің талап шегі (SIL CL) (Қосылым деректері) | 1 (up to SILCL 3 depending on the application) |
| Қысқа тұйықталудан қорғау (Реле шығыстары: ток жолын қосу) | Yes |
| Номиналды кернеу/оқшаулау (қауіпсіздікке қатысты сипаттамалық деректер) | Basic insulation 4 kV: between all current paths and housingSafe isolation, reinforced insulation 6 kV:between (A1, A2, S11, S12, S21, S22, S34, M1) and enabling current path (13/14)between (A1, A2, S11, S12, S21, S22, S34, M1) and enabling current path (27/28)between enabling current paths |
Өнім сипаттамасы
Safety relay for emergency stop, safety doors, light curtains up to SIL 1, category 1, PL c, 1 or 2 channel operation, transverse short circuit detection, reactivatable, return/excitation delay 0.2 s
