PSR-MC32-3NO-1NC-24-230UC-SP

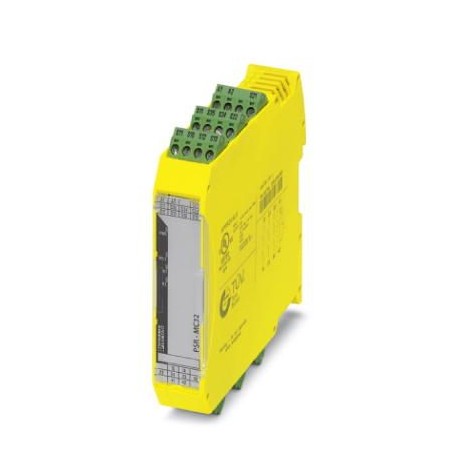

PSR-MC32-3NO-1NC-24-230UC-SP 2700525 PHOENIX CONTACT Safety relays
$0.00USD
4353 қолжетімді
Негізгі сипаттамалар
GTIN:4046356912709
Тапсырыс кілті:2700525
Каталог беті:Page 253 (C-6-2017)
Тереңдігі (Ескерту):114.5 mm
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| GTIN | 4046356912709 |
| Тапсырыс кілті | 2700525 |
| Каталог беті | Page 253 (C-6-2017) |
| Тереңдігі (Ескерту) | 114.5 mm |
| Қаптау блогы | 1 pc |
| Ені (Ескерту) | 22.5 mm |
| Биіктігі (Ескерту) | 117.4 mm |
| (Нәр беруші) | Test pulse rate = 5 x Test pulse width |
| (Сандық енгізулер) | 4 A gL/gG (for low-demand applications) |
| Шыққан елі | DE (Germany) |
| Таза салмағы (есе) | 235.4 g |
| Реле түрі (саны) | Electromechanical relay with forcibly guided contacts in accordance with EN 50205 |
| қосылатын (жалпы) | Yes |
| Арнайы тариф нөмірі | 85371098 |
| (Қоршаған орта жағдайлары) | 2.9 W (with AC) |
| Корпус түсі (Times) | yellow |
| Орнату түрі (уақыт) | DIN rail mounting |
| Күйді көрсету (Уақыт) | 3 x green LED |
| Тұрғын үй материалы (Times) | PBT |
| Орнату орны (уақыт) | vertical or horizontal |
| Санат (Қосылым деректері) | 4 (5 A DC13; 5 A AC15; 8760 switching cycles/year) |
| Сүзгі уақыты (қуат көзі) | max. 1.5 ms (to S10-S12; test pulse width; at 24 V DC) |
| Жырту ұзындығы (жалпы) | 8 mm |
| Қосылу әдісі (Жалпы) | Spring-cage connection |
| (Стандарттар мен ережелер) | No hazardous substances above threshold values |
| Қорғаныс дәрежесі (ретімен) | IP20 |
| Шығыс сақтандырғышы (сандық кірістер) | 6 A gL/gG |
| Шығыс атауы (сандық кірістер) | Enabling current path |
| Құрастыру нұсқаулары (Times) | See derating curve |
| Байланыс түрі (сандық кірістер) | 3 enabling current paths |
| Белгілеу (Қосылым деректері) | EN ISO 13849 |
| Бастапқы ток (қуат көзі) | < 5 mA (with Us/Ixat S10/S12/S13) |
| Максималды биіктік (өлшемдері) | ≤ 2000 m (Above sea level) |
| Номиналды жұмыс режимі (уақыт) | 100% operating factor |
| Бастапқы ток (сандық кірістер) | min. 10 mA |
| Тоқтату санаты (Қосылым деректері) | 0 |
| Сүзу уақыты (қоршаған орта жағдайлары) | 2 ms (at A1 in the event of voltage dips at Us) |
| Байланыс материалы (сандық кірістер) | AgSnO2 |
| Жұмыс кернеуінің дисплейі (уақыт) | 1 x green LED |
| Қорғаныс түрі (қуат көзі) | Inputs: protection against polarity reversal, surge protection |
| Ток шығыны (қуат көзі) | < 5 mA (at Us/Ixto S10/S12/S13/S34/S35) |
| Шығыстар саны (сандық кірістер) | 3 (undelayed) |
| Жалпы ток (сандық кірістер) шаршы. | 72 A2(observe derating) |
| Коммутациялық кернеу (сандық кірістер) | min. 5 V AC/DC |
| Көрінетін қуат (қоршаған орта жағдайлары) | typ. 5 VA (at US) |
| Бастапқы ток (қоршаған орта жағдайлары) | < 80 A (Δt = 50 µs at Us) |
| Шығыс сипаттамасы (сандық кірістер) | safety-related N/O contacts |
| Коммутациялық сыйымдылық (сандық кірістер) | min. 50 mW |
| Сәйкестік кірісі 1/2 (Қуат көзі) | ∞ |
| Коммутация жиілігі (сандық кірістер) | max. 1 Hz |
| Бір дана салмағы (қаптаманы қоспағанда) | 235.400 g |
| (Қауіпсіздікке қатысты сипаттамалық деректер) | Safe isolation, reinforced insulation 6 kV between all other circuits |
| Қытай RoHS (стандарттар мен ережелер) | Environmentally friendly use period: unlimited = EFUP-e |
| REAch SVHC (Стандарттар мен ережелер) | Lead 7439-92-1 |
| (Реле шығыстары: ағымдағы жолды қосу) | 4 A gL/gG (for low-demand applications) |
| Қорғаныш тізбегі (қоршаған орта жағдайлары) | US: surge protection 275 V varistor / 411 V suppressor diode |
| Механикалық қызмет ету мерзімі (сандық кірістер) | 10x 106cycles |
| Өнімділік деңгейі (ӨД) (Қосылым деректері) | e |
| Өткізгіштің көлденең қимасы AWG макс. (Жалпы) | 16 |
| Өткізгіштің көлденең қимасы AWG мин. (Жалпы) | 24 |
| Соққы (қауіпсіздікке қатысты сипаттамалық деректер) | 15g |
| Қорғаныш тізбегі/компоненті (қуат көзі) | 38.6 V suppressor diode |
| Қоршаған орта температурасы (жұмыс) (өлшемдері) | -40 °C ... 55 °C (observe derating) |
| Өткізгіштің көлденең қимасының максималды қаттылығы (Жалпы) | 1.5 mm² |
| Өткізгіштің көлденең қимасының қатты мин. (Жалпы) | 0.2 mm² |
| Үздіксіз токты шектеу (сандық кірістер) | 6 A (observe derating) |
| АҚШ-тағы қуат тұтынуы (қоршаған орта жағдайлары) | 2.7 W (with DC) |
| Кіріс тогы диапазоны "0" сигналы (қуат көзі) | 0 mA ... 2 mA (for safe Off; at S10/S12/S13) |
| Кіріс кернеуінің диапазоны «0» сигналы (қуат көзі) | 0 V DC ... 5 V DC (for safe Off; at S10/S12/S13) |
| Пайдалануды шектеу (негізгі коммерциялық деректер) | 1 |
| Қауіпсіздік тұтастығы деңгейі (SIL) (Қосылым деректері) | 3 |
| Өткізгіштің көлденең қимасының икемді макс. (Жалпы) | 1.5 mm² |
| Өткізгіштің көлденең қимасының икемді мин. (Жалпы) | 0.2 mm² |
| Сәйкестік (қауіпсіздікке қатысты сипаттамалық деректер) | CE-compliant |
| Белгілеу (Қауіпсіздікке қатысты сипаттамалық деректер) | Air clearances and creepage distances between the power circuits |
| Шығыс сақтандырғышы (Реле шығыстары: ток жолын қосу) | 6 A gL/gG |
| Шығыс атауы (Реле шығыстары: ағымдағы жолды қосу) | Signaling current path |
| Байланыс түрі (Реле шығыстары: ағымдағы жолды қосу) | 1 signaling current path |
| Орналасқан жерді қорғаудың ең аз дәрежесі (уақыт) | IP54 |
| Қоршаған орта температурасы (сақтау/тасымалдау) (Өлшемдері) | -40 °C ... 85 °C |
| Номиналды басқару тогы IS (Қоршаған орта жағдайлары) | typ. 103 mA (24 V DC) |
| Бастапқы ток (Реле шығыстары: ток жолын қосу) | min. 10 mA |
| Үзіліс рейтингі (омдық жүктеме) макс. (Сандық кірістер) | 1500 VA (250 V AC, τ = 0 ms) |
| (Реле шығыстары: қайтару тогы/сигнал беру тогы жолы) | < 100 ms (manual, monitored start) |
| Байланыс материалы (Реле шығыстары: ток жолын қосу) | AgSnO2 |
| Ластану дәрежесі (қауіпсіздікке қатысты сипаттамалық деректер) | 2 |
| Шығыстар саны (Реле шығыстары: ағымдағы жолды қосу) | 1 (undelayed) |
| Коммутациялық кернеу (Реле шығыстары: ток жолын қосу) | min. 5 V AC/DC |
| Шығыс сипаттамасы (Реле шығыстары: ағымдағы жолды қосу) | non-safety-related N/C contact |
| Асқын кернеу санаты (Қауіпсіздікке қатысты сипаттамалық деректер) | III |
| Коммутациялық сыйымдылық (Реле шығыстары: ток жолын қосу) | min. 50 mW |
| Максималды рұқсат етілген ылғалдылық (сақтау/тасымалдау) (Өлшемдері) | 75 % (on average, 85% infrequently, non-condensing) |
| Стандарттар/ережелер (Қауіпсіздікке қатысты сипаттамалық деректер) | DIN EN 50178; EN 60947-5-1 |
| Коммутация жиілігі (Реле шығыстары: ток жолын қосу) | 1 Hz |
| Діріл (жұмыс) (Қауіпсіздікке қатысты сипаттамалық деректер) | 10 Hz ... 150 Hz, 2g |
| Кіріс/іске қосу кезіндегі кернеу және кері байланыс тізбегі (қуат көзі) | 24 V DC -20 % / +25 % |
| Максималды рұқсат етілген салыстырмалы ылғалдылық (жұмыс) (Өлшемдері) | 75 % (on average, 85% infrequently, non-condensing) |
| Өткізгіштің рұқсат етілген максималды жалпы кедергісі (қуат көзі) | 150 Ω |
| АҚШ-тағы номиналды басқару тізбегінің кернеуі (қоршаған орта жағдайлары) | 24 V AC/DC ... 230 V AC/DC -15 % / +10 % |
| Максималды үзіліс рейтингі (индуктивті жүктеме) (Сандық кірістер) | 48 W (24 V DC, τ = 40 ms) |
| Номиналды оқшаулау кернеуі (қауіпсіздікке қатысты сипаттамалық деректер) | 250 V AC |
| Қауіпсіздік тұтастығы деңгейінің талап шегі (SIL CL) (Қосылым деректері) | 3 |
| Механикалық қызмет ету мерзімі (Реле шығыстары: ток жолын қосу) | 10x 106cycles |
| IEC 60947-5-1 (Сандық кірістер) стандартына сәйкес коммутациялық сыйымдылық | 5 A (24 V (DC13)) |
| Үздіксіз токты шектеу (Реле шығыстары: ток жолын қосу) | 6 A |
| Номиналды кернеу/оқшаулау (қауіпсіздікке қатысты сипаттамалық деректер) | Basic insulation 4 kV between enabling current path (23/24) and enabling current path (33/34) and signaling current path (41/42) |
| Қайта іске қосу уақыты (Реле шығыстары: ток/сигнал беру тогы жолын қайтару) | < 1 s |
| Қалпына келтіру уақыты (Реле шығыстары: қайтару тогы/сигнал беру тогы жолы) | < 500 ms |
| АҚШ-тағы әдеттегі қабылдау уақыты (Реле шығыстары: қайтару тогы/сигнал беру тогы жолы) | < 200 ms (when controlled via A1) |
| АҚШ-тағы әдеттегі босату уақыты (Реле шығыстары: қайтару тогы/сигнал беру тогы жолы) | < 20 ms (when actuation is via the sensor circuit) |
| АҚШ-тағы әдеттегі жауап беру уақыты (Реле шығыстары: қайтару тогы/сигнал беру тогы жолы) | < 150 ms (automatic start) |
Өнім сипаттамасы
Safety relay for emergency stop, safety doors and light curtains up to SIL 3, cat. 4, PL e, 1 or 2 channel service, automatic or manual controlled start, 3 trip circuits, 1 signaling circuit, US = 24
