PR2-RSP3-LV-120AC/4X21AU

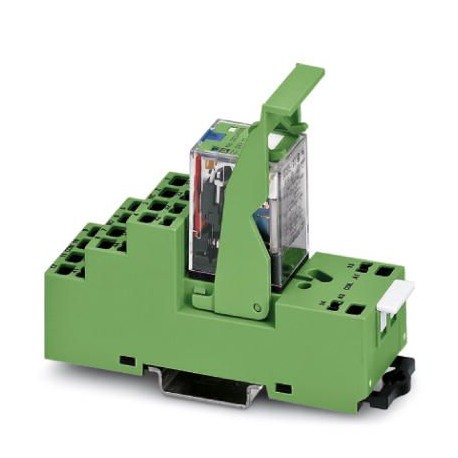

PR2-RSP3-LV-120AC/4X21AU 2834782 PHOENIX CONTACT Relay Module
$0.00USD
4133 қолжетімді
Негізгі сипаттамалар
GTIN:4017918996307
Ескерту:Made to Order (non-returnable)
Тапсырыс кілті:2834782
(Шатқырық жағы):1250 VA (for 250 V AC)
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| GTIN | 4017918996307 |
| Ескерту | Made to Order (non-returnable) |
| Тапсырыс кілті | 2834782 |
| (Шатқырық жағы) | 1250 VA (for 250 V AC) |
| Каталог беті | Page 395 (C-7-2013) |
| Тереңдігі (Ескерту) | 84 mm |
| Қаптау блогы | 5 pc |
| Ені (Ескерту) | 31 mm |
| Биіктігі (Ескерту) | 95 mm |
| Шыққан елі | JP (Japan) |
| Арнайы тариф нөмірі | 85364900 |
| (Қоршаған орта жағдайлары) | 9 mA (At 60 Hz) |
| Ең аз тапсырыс саны | 5 pc |
| Байланыс түрі (катушка жағы) | 4 PDTs |
| Қосылым атауы (Жалпы) | Coil side |
| Жырту ұзындығы (жалпы) | 12 mm |
| Қосылу әдісі (Жалпы) | Spring-cage connection |
| (Стандарттар мен ережелер) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Байланыс материалы (катушка жағы) | AgNi, hard gold-plated |
| (Қосылым деректерін енгізу жағы) | EN 50178 |
| Жұмыс режимі (байланыс жағы) | 100% operating factor |
| Таза салмағы (SAP) (байланыс жағы) | 141.41 g |
| Орнату орны (байланыс жағы) | any |
| Максималды кіріс тогы (катушка жағында) | 12 A (15 ms) |
| Мин. коммутациялық тогы (катушка жағы) | 1 mA |
| Коммутатордың түйісу түрі (катушка жағы) | Single contact |
| Құрастыру нұсқаулары (Байланыс жағы) | In rows with zero spacing |
| Бір дана салмағы (қаптаманы қоспағанда) | 141.410 g |
| Өткізгіштің көлденең қимасы AWG (жалпы) | 24 ... 16 |
| Максималды коммутациялық кернеу (катушка жағы) | 250 V AC/DC |
| Ең төменгі коммутациялық кернеу (катушка жағы) | 1 V |
| Қытай RoHS (стандарттар мен ережелер) | Environmentally Friendly Use Period = 50 |
| Механикалық қызмет ету мерзімі (байланыс жағы) | 5x 107cycles |
| Өткізгіштің көлденең қимасы (жалпы) | 0.2 mm² ... 1.5 mm² |
| Үздіксіз токты шектеу (катушка жағы) | 5 A |
| Қорғаныш тізбегі (қоршаған орта жағдайлары) | Varistor |
| Қызмет ету мерзімі, электрлік (байланыс жағы) | see diagram |
| Өткізгіштің көлденең қимасы икемді (жалпы) | 0.2 mm² ... 1.5 mm² |
| Әдеттегі жауап беру уақыты (қоршаған орта жағдайлары) | 4 ms ... 10 ms |
| Қоршаған орта температурасы (жұмыс) (өлшемдері) | -25 °C ... 60 °C |
| Номиналды кіріс кернеуі UN (қоршаған орта жағдайлары) | 120 V AC |
| Пайдалануды шектеу (негізгі коммерциялық деректер) | EMC: class A product, see manufacturer's declaration in the download area |
| Жұмыс кернеуінің дисплейі (қоршаған орта жағдайлары) | LED red |
| Әдеттегі шығарылу уақыты диапазоны (қоршаған орта жағдайлары) | 3 ms ... 12 ms |
| Ластану дәрежесі (Қосылым деректерін енгізу жағы) | 2 |
| БҰҰ-дағы әдеттегі кіріс тогы (қоршаған орта жағдайлары) | 11 mA (at 50 Hz) |
| Үзіліс рейтингі (омдық жүктеме) макс. (катушка жағы) | 120 W (at 24 V DC) |
| Асқын кернеу санаты (Қосылым деректерін енгізу жағы) | II |
| Стандарттар/ережелер (Қосылым деректерін енгізу жағы) | IEC 60664 |
| Қоршаған орта температурасы (сақтау/тасымалдау) (Өлшемдері) | -25 °C ... 70 °C |
| Сынақ кернеуінің релелік түйіспесі/релелік түйіспесі (Түйіспелі жағы) | 2 kV (50 Hz, 1 min.) |
| Сынақ кернеуінің реле орамасының/реле түйіспесінің (байланыс жағы) | 2 kV (50 Hz, 1 min.) |
| Номиналды жағдай үшін қуаттың диссипациясы (қоршаған орта жағдайлары) | 1.32 W |
Өнім сипаттамасы
More details
Негізгі ерекшеліктер
- Өнеркәсіптік деңгейдегі сапа
- RoHS талаптарына сәйкес
- CE сертификатталған
- 1 жыл кепілдік
Техникалық мәліметтер
Relay base PR2-B, for industrial relay REL-IR with 2 or 4 PDT, 1/3-level version, spring-cage connections, connection facility for input/interference suppression modules, for mounting on NS 35/7.5
Өнім құжаттары
Техникалық сипаттама
Техникалық сипаттамалар және өнімділік деректері
Пайдаланушы нұсқаулығы
Орнату және пайдалану нұсқаулығы
