PLT-SEC-T3-24-FM-PT

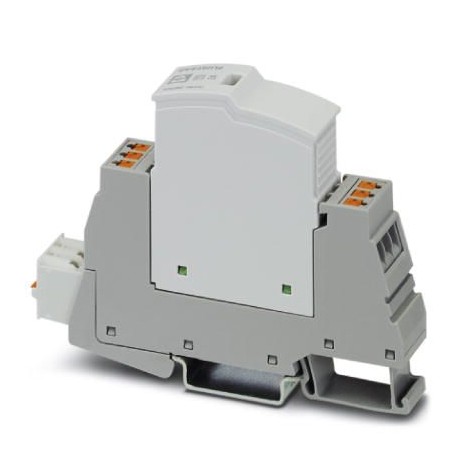

PLT-SEC-T3-24-FM-PT 2907925 PHOENIX CONTACT Type 3 surge protection device
$0.00USD
4032 қолжетімді
Негізгі сипаттамалар
GTIN:4055626257495
Тапсырыс кілті:2907925
(Жалпы):≤ 4.8 mVA (at UC)
Қаптау блогы:5 pc
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| GTIN | 4055626257495 |
| Тапсырыс кілті | 2907925 |
| (Жалпы) | ≤ 4.8 mVA (at UC) |
| Қаптау блогы | 5 pc |
| (Өлшемдері) | ≤ 6000 m (operating voltage remote contact ≤ 150 V) |
| Шыққан елі | DE (Germany) |
| (Қосылым деректері) | EN 61643-11 2012 |
| Арнайы тариф нөмірі | 85363030 |
| (Қоршаған орта жағдайлары) | PA 6.6-FR |
| (Қорғаныш тізбегі) | (DC+/DC-) - PE |
| Биіктік (өлшемдер) | ≤ 2000 m (operating voltage remote contact ≤ 250 V) |
| Түрі (қоршаған орта жағдайлары) | DIN rail module, two-section, divisible |
| Түс (қоршаған орта жағдайлары) | light gray RAL 7035 |
| Тереңдік (негізгі коммерциялық деректер) | 74.5 mm (incl. DIN rail 7.5 mm) |
| Ені (негізгі коммерциялық деректер) | 17.7 mm |
| (Additional technical data) | 0.5 A DC (75 V DC) |
| EN түрі (Қоршаған орта жағдайлары) | T3 |
| Биіктігі (негізгі коммерциялық деректер) | 101 mm |
| Номиналды кернеу БҰҰ (Жалпы) | 24 V AC (TN-S) |
| Біріктірілген толқынды UOC (Жалпы) | 2 kV |
| Номиналды жиілік fN (Жалпы) | 50 Hz (60 Hz) |
| Қалдық ток IPE (жалпы) | ≤ 5 µA |
| Соққы (жұмыс) (өлшемдері) | 30g (Half-sine / 11 ms / 3x ±X, ±Y, ±Z) |
| Номиналды жүктеме тогы IL (Жалпы) | 26 A (at 30 °C) |
| Жауап беру уақыты tA(LN) (Жалпы) | ≤ 25 ns |
| Жауап беру уақыты tA(L-PE) (Жалпы) | ≤ 100 ns |
| Жауап беру уақыты tA(N-PE) (Жалпы) | ≤ 100 ns |
| Қорғаныс дәрежесі (өлшемдері) | IP20 |
| UT(LN) кезіндегі TOV мінез-құлқы (жалпы) | 50 V AC (120 min / withstand mode) |
| Орнату түрі (қоршаған орта жағдайлары) | DIN rail: 35 mm |
| UT(L-PE) кезіндегі TOV мінез-құлқы (жалпы) | 50 V AC (120 min / withstand mode) |
| Діріл (жұмыс) (өлшемдері) | 5g (5 ... 500 Hz / 2.5 h / X, Y, Z) |
| Порттар саны (қоршаған орта жағдайлары) | One |
| Бір дана салмағы (қаптаманы қоспағанда) | 77.160 g |
| Қоршау материалы (қоршаған орта жағдайлары) | PA 6.6-FR 20% GF |
| UREF (жалпы) сынақ кернеуінің анықтамалық сынағы | 27 V AC |
| Көлденең қадам (негізгі коммерциялық деректер) | 1 Div. |
| Күту режиміндегі қуат тұтынуы ДК (жалпы) | ≤ 2.7 mVA (at UREF) |
| Ең жоғары үздіксіз кернеу UC (жалпы) | 34 V AC |
| Қорғаныс режимі (қоршаған орта жағдайлары) | L-N |
| Қорғаныс режимі (қорғаныс тізбегі) | (DC+) - (DC-) |
| Ластану дәрежесі (қоршаған орта жағдайлары) | 2 |
| Лауазым саны (қоршаған орта жағдайлары) | 2 |
| Стандарттар/техникалық сипаттамалар (Қосылым деректері) | IEC 61643-11 2011 |
| Кернеуден қорғау деңгейі жоғары (LN) (жалпы) | ≤ 0.2 kV |
| Кернеуден қорғау деңгейі жоғары (L-PE) (Жалпы) | ≤ 0.6 kV |
| Кернеуден қорғау деңгейі жоғары (N-PE) (Жалпы) | ≤ 0.6 kV |
| Қоршаған орта температурасы (жұмыс) (өлшемдері) | -40 °C ... 80 °C |
| IEC қуат көзі жүйесі (қоршаған орта жағдайлары) | TN-S |
| Қысқа тұйықталу тогының рейтингі ISCCR (Жалпы) | 10 kA AC |
| Stripping length (Additional technical data) | 10 mm |
| Connection method (Additional technical data) | Push-in connection |
| Тармақ сымдары бар максималды резервтік сақтандырғыш (Жалпы) | 32 A (gG / B / C) |
| Operating current (Additional technical data) | 0.5 A AC |
| Operating voltage (Additional technical data) | 250 V AC |
| Рұқсат етілген ылғалдылық (жұмыс) (өлшемдері) | 5 % ... 95 % |
| Ажырату ұзындығы (индикатор/қашықтан сигнал беру) | 10 mm |
| Қосылу әдісі (индикатор/қашықтан сигнал беру) | Push-in connection |
| Switching function (Additional technical data) | PDT contact |
| Өткізгіштер үшін максималды резервтік сақтандырғыш (Жалпы) | 25 A (gG / B / C) |
| Номиналды разряд тогы In(8/20) мкс (жалпы) | 1 kA |
| Maximum continuous voltage UC (Protective circuit) | 44 V DC |
| Кернеуден қорғау ақаулығы туралы хабарлама (қоршаған орта жағдайлары) | Optical, remote indicator contact |
| Қоршаған орта температурасы (сақтау/тасымалдау) (Өлшемдері) | -40 °C ... 80 °C |
| Conductor cross section AWG (Additional technical data) | 30 ... 12 |
| Short-circuit current rating ISCCR (Protective circuit) | 0.25 kA DC (without additional backup fuse) |
| Өткізгіштің көлденең қимасы AWG (Индикатор/қашықтықтан сигнал беру) | 24 ... 12 |
| Conductor cross section solid (Additional technical data) | 0.2 mm² ... 2.5 mm² |
| Өткізгіштің көлденең қимасы (Индикатор/қашықтықтан сигнал беру) | 0.2 mm² ... 4 mm² |
| UL 94 (қоршаған орта жағдайлары) бойынша тұтанғыштық рейтингі | V-0 |
| Номиналды разряд тогы In(8/20) мкс (қорғаныс тізбегі) | 3 kA |
| Conductor cross section flexible (Additional technical data) | 0.2 mm² ... 2.5 mm² |
| Өткізгіштің көлденең қимасы икемді (индикатор/қашықтан сигнал беру) | 0.2 mm² ... 2.5 mm² |
| Maximum discharge current Imax(8/20) µs (Protective circuit) | 4 kA |
Өнім сипаттамасы
Type 3 surge protection, consisting of plug-in protection and base element, with integrated status indicator and remote indication for single-phase power supply networks. Rated voltage: 24VAC/DC
