PLC-SC-EIK 1-SVN 24P/P

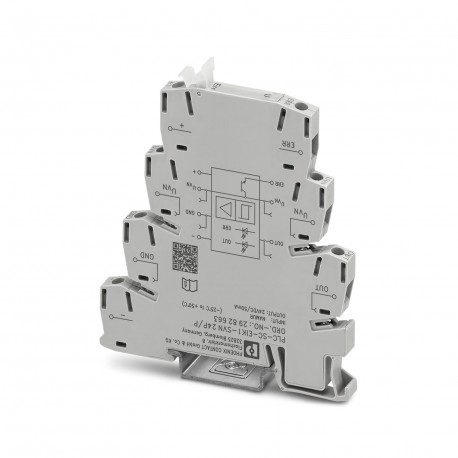

PLC-SC-EIK 1-SVN 24P/P 2982663 PHOENIX CONTACT Solid-state relay module
$0.00USD
4105 қолжетімді
Негізгі сипаттамалар
GTIN:4046356147330
Тапсырыс кілті:2982663
(Жалпы):EN 50178
Каталог беті:Page 420 (C-5-2017)
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| GTIN | 4046356147330 |
| Тапсырыс кілті | 2982663 |
| (Жалпы) | EN 50178 |
| Каталог беті | Page 420 (C-5-2017) |
| Тереңдігі (Ескерту) | 86 mm |
| Қаптау блогы | 10 pc |
| Ені (Ескерту) | 6.2 mm |
| (Енгізілген деректер) | UVN- UR;in blocking state |
| Биіктігі (Ескерту) | 80 mm |
| Шыққан елі | DE (Germany) |
| (Қосылым деректері 2) | EN 50178 |
| Арнайы тариф нөмірі | 85364190 |
| Оқшаулау (жалпы) | Basic insulation |
| (Қоршаған орта жағдайлары) | 0 mA ... 0.35 mA (In the event of a wire break) |
| Белгілеу (Жалпы) | Air clearances and creepage distances |
| Көрсеткіш (Кіріс деректері) | Red LED |
| Белгілеу (Кіріс деректері) | Alarm output |
| Күй дисплейі (енгізу деректері) | Green LED |
| (Стандарттар мен ережелер) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Қосылым атауы (Шығыс деректері) | Input side |
| Ластану дәрежесі (жалпы) | 2 |
| Номиналды кернеу (жалпы) | 0.4 kV |
| Асқын кернеу санаты (Жалпы) | I |
| Араластыру ұзындығы (Шығыс деректері) | 8 mm |
| Қосылу әдісі (шығыс деректері) | Screw connection |
| Белгілеу (Қосылым деректері 2) | Air clearances and creepage distances |
| Стандарттар/ережелер (Жалпы) | IEC 60664 |
| Қорғау түрі (енгізілетін деректер) | Surge protection |
| Белгілеу (Қоршаған орта жағдайлары) | Control circuit |
| Кабель ұзындығы (қоршаған орта жағдайлары) | < 30 m |
| Қорғаныс дәрежесі (өлшемдері) | IP20 |
| Жұмыс режимі (Қосылым деректері 2) | 100% operating factor |
| Номиналды оқшаулау кернеуі (жалпы) | 50 V DC |
| Қосылым атауы (Қосылым деректері 1) | Output side |
| Шығыс номиналды кернеуі (Кіріс деректері) | UVN- URes |
| Тарату жиілігі (кіріс деректері) | approx. 350 Hz |
| Араластыру ұзындығы (Қосылым деректері 1) | 8 mm |
| Ауыстыру нүктесі (қоршаған орта жағдайлары) | ≥ 2.1 mA (In conductive state) |
| Бір дана салмағы (қаптаманы қоспағанда) | 35.540 g |
| Қосылу әдісі (Қосылым деректері 1) | Screw connection |
| Орнату орны (Қосылым деректері 2) | any |
| Жүктемесіз кернеу (қоршаған орта жағдайлары) | 8.2 V DC ±10 % |
| Қытай RoHS (стандарттар мен ережелер) | Environmentally Friendly Use Period = 50 |
| Ластану дәрежесі (Қосылым деректері 2) | 2 |
| Қорғаныс түрі (қоршаған орта жағдайлары) | Surge protection |
| Кіріс кернеуінің диапазоны (қоршаған орта жағдайлары) | 19.2 V DC ... 28.8 V DC |
| Ішкі кедергі (қоршаған орта жағдайлары) | approx. 1 kΩ |
| Үздіксіз токты шектеу (Кіріс деректері) | 50 mA |
| Асқын кернеу санаты (Қосылым деректері 2) | I |
| Құрастыру нұсқаулары (Қосылу деректері 2) | In rows with zero spacing |
| Өткізгіштің көлденең қимасы AWG (Шығыс деректері) | 26 ... 12 |
| Қорғаныш тізбегі/компоненті (Кіріс деректері) | Suppressor diode |
| Стандарттар/ережелер (Қосылым деректері 2) | IEC 60664 |
| Гистерезистің ауысуы (қоршаған орта жағдайлары) | approx. 0.2 mA |
| Өткізгіштің көлденең қимасы (шығыс деректері) | 0.14 mm² ... 2.5 mm² |
| Қоршаған орта температурасы (жұмыс) (өлшемдері) | -25 °C ... 50 °C |
| Максималды ток тұтынуы (қоршаған орта жағдайлары) | approx. 70 mA (at 50 mA output current) |
| Номиналды кіріс кернеуі UN (қоршаған орта жағдайлары) | 8.2 V DC ±10 % |
| Пайдалануды шектеу (негізгі коммерциялық деректер) | EMC: class A product, see manufacturer's declaration in the download area |
| Өткізгіштің көлденең қимасы икемді (шығыс деректері) | 0.14 mm² ... 2.5 mm² |
| Жұмыс кернеуінің дисплейі (қоршаған орта жағдайлары) | Green LED |
| Өткізгіштің көлденең қимасы AWG (Қосылым деректері 1) | 26 ... 12 |
| UL 94 (Жалпы) стандарты бойынша тұтанғыштық рейтингі | V0 |
| БҰҰ-дағы әдеттегі кіріс тогы (қоршаған орта жағдайлары) | approx. 14 mA |
| Өткізгіштің көлденең қимасы (Қосылым деректері 1) | 0.14 mm² ... 2.5 mm² |
| Қорғаныш тізбегі/компоненті (қоршаған орта жағдайлары) | Suppressor diode |
| Қоршаған орта температурасы (сақтау/тасымалдау) (Өлшемдері) | -40 °C ... 85 °C |
| Өткізгіштің көлденең қимасы икемді (қосылу деректері 1) | 0.14 mm² ... 2.5 mm² |
| UL 94 стандартына сәйкес тұтанғыштық рейтингі (қосылу деректері 2) | V0 |
| БҰҰ (қоршаған орта жағдайлары) бойынша кіріс кернеуінің диапазоны | 0.8 ... 1.2 |
| Номиналды жағдай үшін қуаттың диссипациясы (қоршаған орта жағдайлары) | 0.34 W |
| Үздіксіз токтың максималды шектеуіндегі кернеудің төмендеуі (кіріс деректері) | ≤ 2 V (URest) |
Өнім сипаттамасы
PLC-INTERFACE for NAMUR applications, consisting of PLC-BSC.../21 base terminal block with screw connection and integrated circuit, for installation on DIN rail NS 35/7.5, output with positive switchi
Негізгі ерекшеліктер
- Өнеркәсіптік деңгейдегі сапа
- RoHS талаптарына сәйкес
- CE сертификатталған
- 1 жыл кепілдік
Өнім құжаттары
Техникалық сипаттама
Техникалық сипаттамалар және өнімділік деректері
Пайдаланушы нұсқаулығы
Орнату және пайдалану нұсқаулығы
