PLC-RSC-120UC/21 ATEX

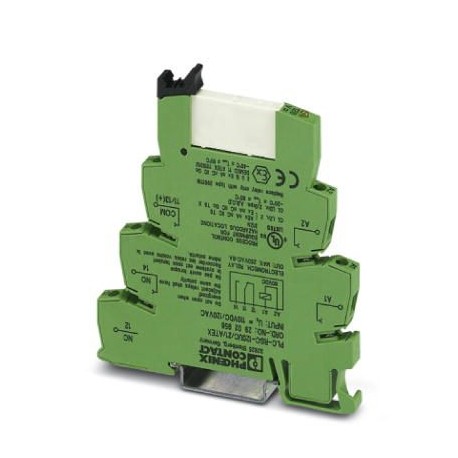

PLC-RSC-120UC/21 ATEX 2902956 PHOENIX CONTACT Relay Module
$0.00USD
3233 қолжетімді
Негізгі сипаттамалар
GTIN:4046356957595
Ескерту:Made to Order (non-returnable)
Тапсырыс кілті:2902956
(Жалпы):2x 0.5 mm² ... 1.5 mm² ()
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| GTIN | 4046356957595 |
| Ескерту | Made to Order (non-returnable) |
| Тапсырыс кілті | 2902956 |
| (Жалпы) | 2x 0.5 mm² ... 1.5 mm² () |
| (Шатқырық жағы) | 3 A (at 230 V, AC15) |
| Каталог беті | Page 412 (C-7-2015) |
| Тереңдігі (Ескерту) | 94 mm |
| Қаптау блогы | 10 pc |
| Ені (Ескерту) | 6.2 mm |
| (Өлшемдері) | -40 °C ... 60 °C (ATEX / IECEx) |
| Биіктігі (Ескерту) | 80 mm |
| (Байланыс жағы) | IP20 (Relay base) |
| Шыққан елі | DE (Germany) |
| ATEX (Байланыс жағы) | II 3G Ex ec nC IIC T4 Gc |
| Арнайы тариф нөмірі | 85364900 |
| IECEx (Contact side) | Ex ec nC IIC T4 Gc |
| (Қоршаған орта жағдайлары) | 3 mA (UN= 110 V DC) |
| Бұрандалы бұранда (жалпы) | M3 |
| UL, USA (Contact side) | Class I, Zone 2, AEx nA nC IIC T6 |
| Байланыс түрі (катушка жағы) | 1 PDT |
| Қосылым атауы (Жалпы) | Coil side |
| UL, Canada (Contact side) | Class I, Zone 2, Ex nA nC IIC Gc T6 X |
| Жырту ұзындығы (жалпы) | 8 mm |
| Қосылу әдісі (Жалпы) | Screw connection |
| (Стандарттар мен ережелер) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Байланыс материалы (катушка жағы) | AgSnO |
| (Қосылым деректерін енгізу жағы) | 2x 0.5 mm² ... 1.5 mm² () |
| Жұмыс режимі (байланыс жағы) | 100% operating factor |
| UL, АҚШ/Канада (Байланыс жағы) | Class I, Div. 2, Groups A, B, C, D |
| (Қосылым деректерінің шығыс жағы) | EN 60079-0, -7, -15 |
| Коммутациялық сыйымдылық (катушка жағы) | 2 A (at 24 V, DC13) |
| Таза салмағы (SAP) (байланыс жағы) | 31.06 g |
| IECEx certificate (Contact side) | IECEx IBE 16.0029X |
| Орнату орны (байланыс жағы) | any |
| ATEX (Connection data output side) | II 3G Ex ec nC IIC T4 Gc |
| Максималды кіріс тогы (катушка жағында) | 10 A (4 s) |
| Мин. коммутациялық тогы (катушка жағы) | 10 mA (at 12 V) |
| Коммутатордың түйісу түрі (катушка жағы) | Single contact |
| Қорғаныс дәрежесі (байланыс жағы) | RT III (Relay) |
| IECEx (Connection data output side) | Ex ec nC IIC T4 Gc |
| Құрастыру нұсқаулары (Байланыс жағы) | In rows with zero spacing |
| Бір дана салмағы (қаптаманы қоспағанда) | 31.060 g |
| Өткізгіштің көлденең қимасы AWG (жалпы) | 26 ... 14 |
| Максималды коммутациялық кернеу (катушка жағы) | 250 V AC/DC (The separating plate PLC-ATP should be installed for voltages larger than 250 V (L1, L2, L3) between identical terminal blocks in adjacent modules. Potential bridging is then carried out with FBST 8-PLC... or ...FBST 500...) |
| Ең төменгі коммутациялық кернеу (катушка жағы) | 5 V (at 100 mA) |
| UL, USA (Connection data output side) | Class I, Zone 2, AEx nA nC IIC T6 |
| Қытай RoHS (стандарттар мен ережелер) | Environmentally Friendly Use Period = 50 |
| Механикалық қызмет ету мерзімі (байланыс жағы) | 2x 107cycles |
| REAch SVHC (Стандарттар мен ережелер) | Lead 7439-92-1 |
| Өткізгіштің көлденең қимасы (жалпы) | 0.14 mm² ... 2.5 mm² |
| Үздіксіз токты шектеу (катушка жағы) | 6 A |
| Қорғаныш тізбегі (қоршаған орта жағдайлары) | Bridge rectifier Bridge rectifier |
| UL, Canada (Connection data output side) | Class I, Zone 2, Ex nA nC IIC Gc T6 X |
| Conformance (Connection data output side) | CE-compliant |
| Белгілеу (Қосылым деректерінің шығыс жағы) | Standards/regulations |
| Бұрандалы бұранда (қосылым деректерін енгізу жағы) | M3 |
| Әдеттегі шығарылу уақыты (қоршаған орта жағдайлары) | 15 ms |
| Өткізгіштің көлденең қимасы икемді (жалпы) | 0.14 mm² ... 2.5 mm² |
| Әдеттегі жауап беру уақыты (қоршаған орта жағдайлары) | 6 ms |
| Қоршаған орта температурасы (жұмыс) (өлшемдері) | -20 °C ... 60 °C (UL) |
| Қосылым атауы (қосылым деректерін енгізу жағы) | Contact side |
| UL, USA/Canada (Connection data output side) | Class I, Div. 2, Groups A, B, C, D |
| Номиналды кіріс кернеуі UN (қоршаған орта жағдайлары) | 120 V AC |
| Сызып алу ұзындығы (қосылым деректерін енгізу жағы) | 8 mm |
| Пайдалануды шектеу (негізгі коммерциялық деректер) | EMC: class A product, see manufacturer's declaration in the download area |
| Қосылу әдісі (қосылу деректерін енгізу жағы) | Screw connection |
| EU-type examination certificate (Contact side) | IBExU16ATEXB015 X |
| Жұмыс кернеуінің дисплейі (қоршаған орта жағдайлары) | Yellow LED |
| БҰҰ-дағы әдеттегі кіріс тогы (қоршаған орта жағдайлары) | 3.5 mA (UN= 120 V AC) |
| Ластану дәрежесі (Қосылым деректерінің шығыс жағы) | 3 |
| Үзіліс рейтингі (омдық жүктеме) макс. (катушка жағы) | 140 W (at 24 V DC) |
| Асқын кернеу санаты (Қосылым деректерінің шығыс жағы) | III |
| Стандарттар/ережелер (Қосылым деректерінің шығыс жағы) | IEC 60664 |
| Қоршаған орта температурасы (сақтау/тасымалдау) (Өлшемдері) | -40 °C ... 85 °C |
| Сынақ кернеуінің реле орамасының/реле түйіспесінің (байланыс жағы) | 4 kV AC (50 Hz, 1 min.) |
| Өткізгіштің көлденең қимасы AWG (Қосылым деректерін енгізу жағы) | 26 ... 14 |
| Өткізгіштің көлденең қимасы (қосылым деректерін енгізу жағы) | 0.14 mm² ... 2.5 mm² |
| Номиналды жағдай үшін қуаттың диссипациясы (қоршаған орта жағдайлары) | 0.42 W |
| Өткізгіштің көлденең қимасы икемді (қосылым деректерін енгізу жағы) | 0.14 mm² ... 2.5 mm² |
| Flammability rating according to UL 94 (Connection data output side) | V0 |
