PLC-RPT-230UC/21HC

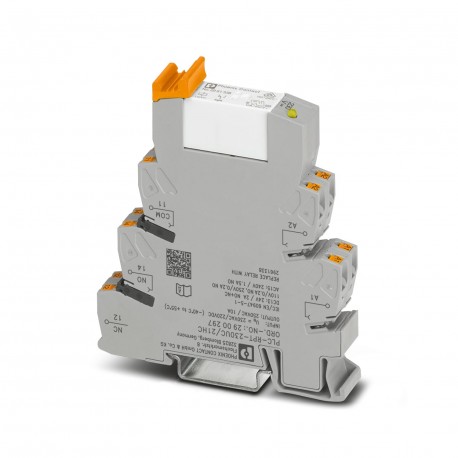

PLC-RPT-230UC/21HC 2900297 PHOENIX CONTACT Relay Module
$0.00USD
3551 қолжетімді
Негізгі сипаттамалар
:220 V DC
ЭМС:B
Түс:gray (RAL 7042)
Тереңдік:94 mm
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| 220 V DC | |
| ЭМС | B |
| Түс | gray (RAL 7042) |
| Тереңдік | 94 mm |
| Ені | 14 mm |
| Биіктігі | 80 mm |
| Ылғалдылық | A |
| Қоршау | Required protection according to the Rules shall be provided upon installation on board |
| Діріл | B/C |
| Оқшаулау | Safe isolation, reinforced insulation |
| Қолданба | High continuous currents |
| Сертификат | CE-compliant |
| Температура | D |
| Өнім түрі | Relay Module |
| Құрастыру нотасы | in rows with zero spacing |
| Орнату түрі | DIN rail mounting |
| Анықтау | ISA-S71.04. G3 Harsh Group |
| Жұмыс режимі | 100% operating factor |
| Өнім тобы | PLC-INTERFACE |
| Мақаланы қайта қарау | 09 |
| Байланыс материалы | AgNi |
| Жетек (полярлық) | polarized |
| Ластану дәрежесі | 3 |
| Кесу ұзындығы | 10 mm |
| Қосылу әдісі | Push-in connection |
| Орнату орны | any |
| Жетек және функция | monostable |
| Қорғаныш тізбегі | Bridge rectifier; Bridge rectifier |
| Коммутациялық сыйымдылық | 2 A (at 24 V, DC13) |
| Кіріс кернеуінің диапазоны | 179.4 V AC ... 264.5 V AC (20 °C) |
| Номиналды кернеу | 6 kV |
| Асқын кернеу санаты | III |
| Әдеттегі шығарылу уақыты | 10 ms |
| Төмен кернеу директивасы | Conformance with Low Voltage Directive |
| Стандарттар/ережелер | IEC 60947-5-1 |
| Әдеттегі жауап беру уақыты | 7 ms |
| Байланысты ауыстыру түрі | 1 changeover contact |
| Максималды кіріс тогы | 30 A (300 ms) |
| Мин. ауысу тогы | 10 mA (12 V) |
| Коммутатор контактісінің түрі | Single contact |
| Механикалық қызмет ету мерзімі | 3x 107cycles |
| Номиналды кіріс кернеуі UN | 230 V AC |
| Максималды коммутациялық кернеу | 250 V AC/DC (The separating plate PLC-ATP should be installed for voltages larger than 250 V (L1, L2, L3) between identical terminal blocks in adjacent modules. Potential bridging is then carried out with FBST 8-PLC... or ...FBST 500...) |
| Ең төменгі коммутациялық кернеу | 12 V (10 mA) |
| Жұмыс кернеуінің индикаторы | Yellow LED |
| AWG өткізгішінің көлденең қимасы | 26 ... 14 |
| Үздіксіз токты шектеу | 10 A |
| БҰҰ-дағы типтік кіріс тогы | 4.3 mA (at 220 V DC) |
| Соңғы деректерді басқару күні | 11.07.2024 |
| Қорғаныс дәрежесі (Реле) | RT II (Relay) |
| Өткізгіштің көлденең қимасы қатты | 0.14 mm² ... 2.5 mm² |
| Электромагниттік үйлесімділік | Conformance with EMC directive |
| Қоршаған орта температурасы (жұмыс) | -40 °C ... 55 °C |
| Өткізгіштің көлденең қимасы икемді | 0.14 mm² ... 2.5 mm² |
| Қорғаныс дәрежесі (Реле базасы) | IP20 (Relay base) |
| Үзіліс рейтингі (омдық жүктеме) макс. | 240 W (at 24 V DC) |
| UL 94 стандарты бойынша тұтанғыштық рейтингі | V0 (Housing) |
| Қоршаған орта температурасы (сақтау/тасымалдау) | -40 °C ... 85 °C |
| Үзіліс рейтингі (омдық жүктеме) макс. көпірлі | 144 W (for 24 V DC. Value applies to connections 12. If connections 12 are bridged, the normal value applies.) |
| Номиналды күй үшін максималды қуат дисперсиясы | 0.99 W |
| Номиналды кернеу (қосылған электромеханикалық реле) | 110 V DC |
Өнім сипаттамасы
PLC-INTERFACE for high constant currents, consisting of PLC-BPT.../21 HC base terminal block with push-in connection and plug-in miniature relay, for mounting on NS 35/7.5 rail, constant current limit
