PLC-PT-ELR W1/ 2-24DC

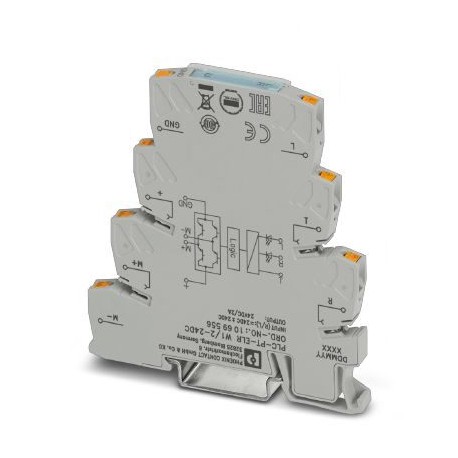

PLC-PT-ELR W1/ 2-24DC 1069556 PHOENIX CONTACT PLC-INTERFACE as an electronic reversing load relay, consistin..
$0.00USD
4906 қолжетімді
Негізгі сипаттамалар
GTIN:4055626744865
Тапсырыс кілті:1069556
(Сызбалар):
Каталог беті:Page 423 (C-5-2019)
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| GTIN | 4055626744865 |
| Тапсырыс кілті | 1069556 |
| (Сызбалар) | |
| Каталог беті | Page 423 (C-5-2019) |
| Тереңдігі (Ескерту) | 86 mm |
| Қаптау блогы | 1 pc |
| Ені (Ескерту) | 6.5 mm |
| Биіктігі (Ескерту) | 80 mm |
| Шыққан елі | DE (Germany) |
| ETIM 5.0 (eCl@ss) | EC002055 |
| ETIM 6.0 (eCl@ss) | EC002055 |
| ETIM 7.0 (eCl@ss) | EC002055 |
| Ескерту (Кіріс деректері) | Protect the supply voltage at the output using a suitable fuse. |
| (Қосылым деректері 2) | EN 50178 |
| Арнайы тариф нөмірі | 85371098 |
| (Қоршаған орта жағдайлары) | Surge protection |
| (Сәйкестік/мақұлдау) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Шығыс атауы (Кіріс деректері) | DC output |
| Қосылым атауы (Жалпы) | Control circuits |
| Жырту ұзындығы (жалпы) | 8 mm |
| Қосылу әдісі (Жалпы) | Push-in connection |
| eCl@ss 6.0 (Жіктеулер) | 27371000 |
| eCl@ss 7.0 (Жіктеулер) | 27371014 |
| eCl@ss 8.0 (Жіктеулер) | 27371014 |
| eCl@ss 9.0 (Жіктеулер) | 27371014 |
| Қолданба сызбасы (сызбалар) | |
| Оқшаулау (Қосылым деректері 2) | Basic insulation |
| Белгілеу (Қосылым деректері 2) | Air clearances and creepage distances between the power circuits |
| Енгізу атауы (Қоршаған орта жағдайлары) | Control input right/left |
| Қорғау түрі (енгізілетін деректер) | Surge protection |
| Қосылым атауы (Қосылым деректері) | Load circuit |
| Қорғаныс дәрежесі (өлшемдері) | IP20 |
| Қытай RoHS (сәйкестік/мақұлдау) | Environmentally Friendly Use Period = 50 |
| REAch SVHC (Сәйкестік/мақұлдау) | Lead 7439-92-1 |
| Араластыру ұзындығы (Қосылым деректері) | 8 mm |
| Пайдалануды шектеу (сызбалар) | EMC: class A product, see manufacturer's declaration in the download area |
| Қосылу әдісі (Қосылым деректері) | Push-in connection |
| Номиналды шығыс кернеуі (Кіріс деректері) | 24 V DC |
| Күй дисплейі (Қоршаған орта жағдайлары) | Yellow LED |
| Жұмыс кернеуінің диапазоны (кіріс деректері) | 10 V DC ... 30 V DC |
| Ластану дәрежесі (Қосылым деректері 2) | 2 |
| Бір дана салмағы (қаптаманы қоспағанда) | 40.000 g |
| Өткізгіштің көлденең қимасы AWG (жалпы) | 26 ... 14 |
| Өткізгіштің көлденең қимасы (жалпы) | 0.14 mm² ... 2.5 mm² |
| Тағайындау (Стандарттар мен ережелер) | CE |
| Қорғаныс тізбегі туралы ескертпе (Кіріс деректері) | No continuous protection against polarity reversal |
| Қорғаныш тізбегі (қоршаған орта жағдайлары) | Reverse polarity protection Polarity protection diode |
| Номиналды кернеу (Қосылым деректері 2) | 0.5 kV |
| Кіріс кернеуінің диапазоны (қоршаған орта жағдайлары) | 19.2 V DC ... 28.8 V DC |
| Жұмыс режимі (шығыс деректерінің жүктелу шығысы) | 100% operating factor |
| Асқын кернеу санаты (Қосылым деректері 2) | II |
| Номиналды шығыс кернеуінің диапазоны (Кіріс деректері) | 10 V DC ... 30 V DC |
| Қорғаныш тізбегі/компоненті (Кіріс деректері) | Polarity protection diode |
| Стандарттар/ережелер (Қосылым деректері 2) | IEC 60664 |
| Өткізгіштің көлденең қимасы икемді (жалпы) | 0.14 mm² ... 2.5 mm² |
| Идентификация (стандарттар мен ережелер) | CE-compliant |
| Әдеттегі жауап беру уақыты (қоршаған орта жағдайлары) | 200 µs |
| Орнату орны (шығыс деректерінің жүктеме шығысы) | Vertical (horizontal DIN rail) |
| Тарату жиілігі (қоршаған орта жағдайлары) | 300 Hz |
| Қоршаған орта температурасы (жұмыс) (өлшемдері) | -25 °C ... 60 °C |
| Номиналды оқшаулау кернеуі (Қосылым деректері 2) | 50 V |
| Өткізгіштің көлденең қимасы AWG (Қосылым деректері) | 26 ... 14 |
| Номиналды кіріс кернеуі UN (қоршаған орта жағдайлары) | 24 V DC |
| Кернеуден қорғау (қоршаған орта жағдайлары) | > 33 V DC |
| Құрастыру нұсқаулары (Шығарылым деректерінің жүктелу шығысы) | In rows with zero spacing |
| Өткізгіштің көлденең қимасы (қосылу деректері) | 0.14 mm² ... 2.5 mm² |
| БҰҰ-дағы әдеттегі кіріс тогы (қоршаған орта жағдайлары) | approx. 3 mA (Control input current ISTright/left) |
| Басқару қорегінің кернеу диапазоны (қоршаған орта жағдайлары) | 19.2 V DC ... 28.8 V DC |
| Өткізгіштің көлденең қимасы икемді (қосылу деректері) | 0.14 mm² ... 2.5 mm² |
| Қоршаған орта температурасы (сақтау/тасымалдау) (Өлшемдері) | -40 °C ... 85 °C |
| Ауыстыру уақыты RL/LL (қосу уақыты) (Қоршаған орта жағдайлары) | 80 ms |
| БҰҰ (қоршаған орта жағдайлары) бойынша кіріс кернеуінің диапазоны | 0.8 ... 1.2 |
| АҚШ-тағы номиналды басқару тізбегінің кернеуі (қоршаған орта жағдайлары) | 24 V DC |
