PLC-OSP-230UC/230AC/1

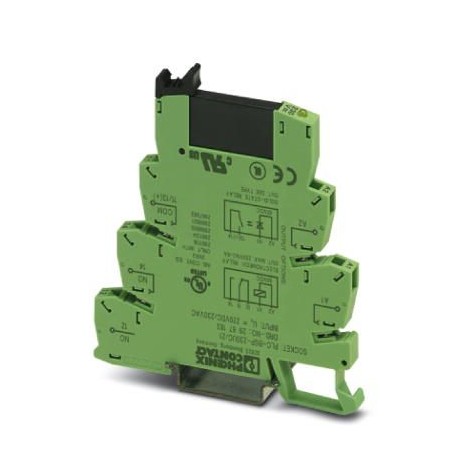

PLC-OSP-230UC/230AC/ 1 2967934 PHOENIX CONTACT Solid-state relay module
$0.00USD
4475 қолжетімді
Негізгі сипаттамалар
GTIN:4017918190620
Ескерту:Made to Order (non-returnable)
Тапсырыс кілті:2967934
(Жалпы):EN 50178
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| GTIN | 4017918190620 |
| Ескерту | Made to Order (non-returnable) |
| Тапсырыс кілті | 2967934 |
| (Жалпы) | EN 50178 |
| Каталог беті | Page 325 (C-7-2013) |
| Тереңдігі (Ескерту) | 94 mm |
| Қаптау блогы | 10 pc |
| Ені (Ескерту) | 6.2 mm |
| Биіктігі (Ескерту) | 80 mm |
| Шыққан елі | DE (Germany) |
| Арнайы тариф нөмірі | 85364900 |
| Оқшаулау (жалпы) | Basic insulation |
| (Қоршаған орта жағдайлары) | 176 V DC ... 242 V DC |
| Белгілеу (Жалпы) | Standards/regulations |
| Шығыс тізбегі (кіріс деректері) | 2-wire, floating |
| (Стандарттар мен ережелер) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Ағып кету тогы (кіріс деректері) | < 1 mA (in off state) |
| Максималды жүктеме мәні (кіріс деректері) | 4.5 A2s |
| Қосылым атауы (Шығыс деректері) | Input side |
| Ластану дәрежесі (жалпы) | 2 |
| Мин. жүктеме тогы (Кіріс деректері) | 10 mA |
| Асқын кернеу санаты (Жалпы) | III |
| Араластыру ұзындығы (Шығыс деректері) | 8 mm |
| (Қосылым деректері, шығыс жағы) | EN 50178 |
| Қосылу әдісі (шығыс деректері) | Spring-cage connection |
| Стандарттар/ережелер (Жалпы) | IEC 60664 |
| Қорғау түрі (енгізілетін деректер) | RCV circuit |
| Шығыс кернеу диапазоны (кіріс деректері) | 24 V AC ... 253 V AC |
| Максималды кіріс тогы (Кіріс деректері) | 30 A (10 ms) |
| Бір дана салмағы (қаптаманы қоспағанда) | 28.930 g |
| Қытай RoHS (стандарттар мен ережелер) | Environmentally Friendly Use Period = 50 |
| Қорғаныс түрі (қоршаған орта жағдайлары) | Bridge rectifier |
| Кіріс кернеуінің диапазоны (қоршаған орта жағдайлары) | 184 V AC ... 253 V AC |
| Үздіксіз токты шектеу (Кіріс деректері) | 0.75 A (see derating curve) |
| Өткізгіштің көлденең қимасы AWG (Шығыс деректері) | 26 ... 14 |
| Стандартты (жалпы) қосылымға сәйкес қосылу | CUL |
| Белгілеу (Қосылым деректері, шығыс жағы) | Standards/regulations |
| Әдеттегі жауап беру уақыты (қоршаған орта жағдайлары) | 10 ms (at UN) |
| Әдеттегі өшіру уақыты (қоршаған орта жағдайлары) | 10 ms (at UN) |
| Өткізгіштің көлденең қимасы (шығыс деректері) | 0.14 mm² ... 2.5 mm² |
| Тарату жиілігі (қоршаған орта жағдайлары) | 3 Hz |
| Қоршаған орта температурасы (жұмыс) (өлшемдері) | -25 °C ... 60 °C |
| Қосылым атауы (Қосылым деректері, кіріс жағы) | Output side |
| Номиналды кіріс кернеуі UN (қоршаған орта жағдайлары) | 230 V AC |
| Жұмыс режимі (қосылым деректері, шығыс жағы) | 100% operating factor |
| Пайдалануды шектеу (негізгі коммерциялық деректер) | EMC: class A product, see manufacturer's declaration in the download area |
| Өткізгіштің көлденең қимасы икемді (шығыс деректері) | 0.14 mm² ... 2.5 mm² |
| Жұмыс кернеуінің дисплейі (қоршаған орта жағдайлары) | Yellow LED |
| Сызып алу ұзындығы (қосылым деректері, кіріс жағы) | 8 mm |
| Қосылу әдісі (қосылу деректері, кіріс жағы) | Spring-cage connection |
| UL 94 (Жалпы) стандарты бойынша тұтанғыштық рейтингі | V0 |
| Орнату орны (қосылым деректері, шығыс жағы) | any |
| БҰҰ-дағы әдеттегі кіріс тогы (қоршаған орта жағдайлары) | 3.5 mA |
| Қорғаныш тізбегі/компоненті (қоршаған орта жағдайлары) | Bridge rectifier |
| Ластану дәрежесі (Қосылым деректері, шығыс жағы) | 2 |
| Асқын кернеу санаты (Қосылым деректері, шығыс жағы) | III |
| Қоршаған орта температурасы (сақтау/тасымалдау) (Өлшемдері) | -25 °C ... 70 °C |
| Құрастыру нұсқаулары (Қосылым деректері, шығыс жағы) | In rows with zero spacing |
| Стандарттар/ережелер (Қосылым деректері, шығыс жағы) | IEC 60664 |
| Сынақ кернеуінің кіріс/шығысы (қосылым деректері, шығыс жағы) | 2.5 kV (50 Hz, 1 min.) |
| Өткізгіштің көлденең қимасы AWG (Қосылым деректері, кіріс жағы) | 26 ... 14 |
| Өткізгіштің көлденең қимасы (қосылым деректері, кіріс жағы) | 0.14 mm² ... 2.5 mm² |
| БҰҰ (қоршаған орта жағдайлары) бойынша кіріс кернеуінің диапазоны | 0.8 ... 1.1 |
| Номиналды жағдай үшін қуаттың диссипациясы (қоршаған орта жағдайлары) | 0.81 W |
| Үздіксіз токтың максималды шектеуіндегі кернеудің төмендеуі (кіріс деректері) | < 1 V |
| Өткізгіштің көлденең қимасы икемді (қосылым деректері, кіріс жағы) | 0.14 mm² ... 2.5 mm² |
| UL 94 стандартына сәйкес тұтанғыштық рейтингі (қосылым деректері, шығыс жағы) | V0 |
| БҰҰ (Қоршаған орта жағдайлары) бойынша «0» шекті сигналын ауыстыру | ≤ 0.25 |
| БҰҰ (Қоршаған орта жағдайлары) бойынша «1» шекті сигналын ауыстыру | ≥ 0.8 |
