PLC-OSC-24DC/300DC/ 1

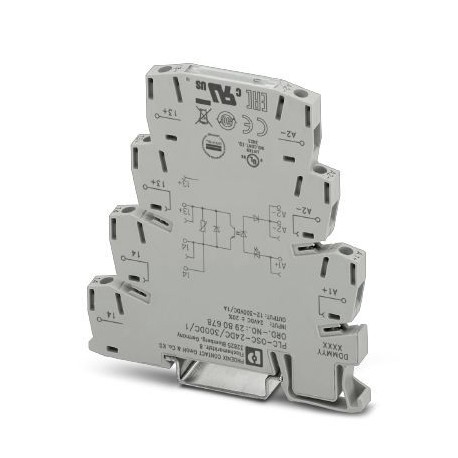

PLC-OSC- 24DC/300DC/ 1 2980678 PHOENIX CONTACT Solid-state relay module
$0.00USD
3049 қолжетімді
Негізгі сипаттамалар
GTIN:4046356051415
Тапсырыс кілті:2980678
(Жалпы):EN 50178
Каталог беті:Page 406 (C-5-2017)
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| GTIN | 4046356051415 |
| Тапсырыс кілті | 2980678 |
| (Жалпы) | EN 50178 |
| Каталог беті | Page 406 (C-5-2017) |
| Тереңдігі (Ескерту) | 86 mm |
| Қаптау блогы | 10 pc |
| Ені (Ескерту) | 6.2 mm |
| (Енгізілген деректер) | Varistor |
| Биіктігі (Ескерту) | 80 mm |
| Шыққан елі | DE (Germany) |
| (Қосылым деректері 2) | EN 50178 |
| Арнайы тариф нөмірі | 85364900 |
| Оқшаулау (жалпы) | Basic insulation |
| (Қоршаған орта жағдайлары) | Varistor |
| Белгілеу (Жалпы) | Standards/regulations |
| Белгілеу (Кіріс деректері) | Output data |
| Бұранда бұрандасы (Шығыс деректері) | M3 |
| (Стандарттар мен ережелер) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Қосылым атауы (Шығыс деректері) | Input side |
| Ластану дәрежесі (жалпы) | 2 |
| Номиналды кернеу (жалпы) | 2.5 kV |
| Асқын кернеу санаты (Жалпы) | III |
| Араластыру ұзындығы (Шығыс деректері) | 8 mm |
| Қосылу әдісі (шығыс деректері) | Screw connection |
| Белгілеу (Қосылым деректері 2) | Standards/regulations |
| Стандарттар/ережелер (Жалпы) | IEC 60664 |
| Қорғау түрі (енгізілетін деректер) | Reverse polarity protection |
| Бұрандалы бұранда (Қосылым деректері 1) | M3 |
| Шығыс кернеу диапазоны (кіріс деректері) | 12 V DC ... 300 V DC (Partition plate PLC-ATP must be installed for voltages larger than 250 V (L1, L2, L3) between identical terminal points in adjacent modules. Potential bridging is then carried out with FBST 8-PLC... or ...FBST 500...) |
| Жұмыс режимі (Қосылым деректері 2) | 100% operating factor |
| Номиналды оқшаулау кернеуі (жалпы) | 300 V |
| Қосылым атауы (Қосылым деректері 1) | Output side |
| Араластыру ұзындығы (Қосылым деректері 1) | 8 mm |
| Бір дана салмағы (қаптаманы қоспағанда) | 36.530 g |
| Қосылу әдісі (Қосылым деректері 1) | Screw connection |
| Орнату орны (Қосылым деректері 2) | any |
| Қытай RoHS (стандарттар мен ережелер) | Environmentally Friendly Use Period = 50 |
| Ластану дәрежесі (Қосылым деректері 2) | 2 |
| Қорғаныс түрі (қоршаған орта жағдайлары) | Reverse polarity protection |
| Кіріс кернеуінің диапазоны (қоршаған орта жағдайлары) | 19.2 V DC ... 28.8 V DC |
| Үздіксіз токты шектеу (Кіріс деректері) | 1 A (see derating curve) |
| Асқын кернеу санаты (Қосылым деректері 2) | III |
| Құрастыру нұсқаулары (Қосылу деректері 2) | In rows with zero spacing |
| Өткізгіштің көлденең қимасы AWG (Шығыс деректері) | 26 ... 14 |
| Қорғаныш тізбегі/компоненті (Кіріс деректері) | Polarity protection diode |
| Стандарттар/ережелер (Қосылым деректері 2) | IEC 60664 |
| Стандартты (жалпы) қосылымға сәйкес қосылу | CUL |
| Әдеттегі жауап беру уақыты (қоршаған орта жағдайлары) | 0.3 ms |
| Әдеттегі өшіру уақыты (қоршаған орта жағдайлары) | 0.7 ms |
| Өткізгіштің көлденең қимасы (шығыс деректері) | 0.14 mm² ... 2.5 mm² |
| Тарату жиілігі (қоршаған орта жағдайлары) | 50 Hz |
| Қоршаған орта температурасы (жұмыс) (өлшемдері) | -25 °C ... 60 °C |
| Номиналды кіріс кернеуі UN (қоршаған орта жағдайлары) | 24 V DC |
| Пайдалануды шектеу (негізгі коммерциялық деректер) | EMC: class A product, see manufacturer's declaration in the download area |
| Өткізгіштің көлденең қимасы икемді (шығыс деректері) | 0.14 mm² ... 2.5 mm² |
| Жұмыс кернеуінің дисплейі (қоршаған орта жағдайлары) | Yellow LED |
| Өткізгіштің көлденең қимасы AWG (Қосылым деректері 1) | 26 ... 14 |
| UL 94 (Жалпы) стандарты бойынша тұтанғыштық рейтингі | V0 |
| БҰҰ-дағы әдеттегі кіріс тогы (қоршаған орта жағдайлары) | 8 mA |
| Өткізгіштің көлденең қимасы (Қосылым деректері 1) | 0.14 mm² ... 2.5 mm² |
| Қорғаныш тізбегі/компоненті (қоршаған орта жағдайлары) | Polarity protection diode |
| Қоршаған орта температурасы (сақтау/тасымалдау) (Өлшемдері) | -40 °C ... 85 °C |
| Өткізгіштің көлденең қимасы икемді (қосылу деректері 1) | 0.14 mm² ... 2.5 mm² |
| UL 94 стандартына сәйкес тұтанғыштық рейтингі (қосылу деректері 2) | V0 |
| БҰҰ (қоршаған орта жағдайлары) бойынша кіріс кернеуінің диапазоны | 0.8 ... 1.2 |
| Номиналды жағдай үшін қуаттың диссипациясы (қоршаған орта жағдайлары) | 0.19 W |
| Үздіксіз токтың максималды шектеуіндегі кернеудің төмендеуі (кіріс деректері) | < 500 mV |
| БҰҰ (Қоршаған орта жағдайлары) бойынша «0» шекті сигналын ауыстыру | ≤ 0.4 |
| БҰҰ (Қоршаған орта жағдайлары) бойынша «1» шекті сигналын ауыстыру | ≥ 0.8 |
Өнім сипаттамасы
PLC INTERFACE, integrated solid-state relay, screw connection, for installation on NS 35/7.5 symmetrical rail, input: 24 V DC, output: 12-300 V DC/1 A
Негізгі ерекшеліктер
- Өнеркәсіптік деңгейдегі сапа
- RoHS талаптарына сәйкес
- CE сертификатталған
- 1 жыл кепілдік
