PLC-OSC-24DC/ 24DC/ 5/ACT

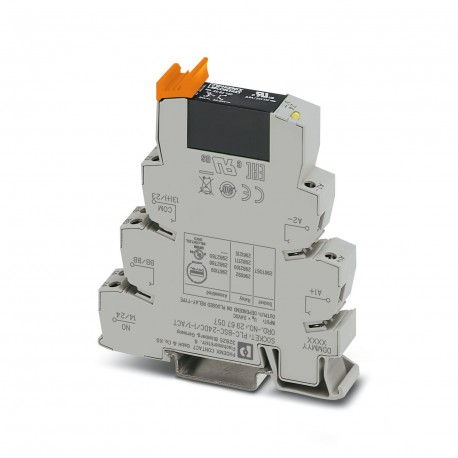

PLC-OSC- 24DC/ 24DC/ 5/ACT 2982786 PHOENIX CONTACT Solid-state relay module
$0.00USD
3069 қолжетімді
Негізгі сипаттамалар
:Freewheeling diode; Freewheeling diode
ЭМС:B
Түс:gray (RAL 7042)
Тереңдік:94 mm
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| Freewheeling diode; Freewheeling diode | |
| ЭМС | B |
| Түс | gray (RAL 7042) |
| Тереңдік | 94 mm |
| Ені | 14 mm |
| Биіктігі | 80 mm |
| Ылғалдылық | A |
| Қоршау | Required protection according to the Rules shall be provided upon installation on board |
| Діріл | B/C |
| Оқшаулау | Basic insulation |
| Қолданба | Output function |
| Сертификат | CE-compliant |
| Температура | D |
| Өнім түрі | Solid-state relay module |
| Бұрандалы бұранда | M3 |
| Құрастыру нотасы | in rows with zero spacing |
| Орнату түрі | DIN rail mounting |
| Анықтау | ISA-S71.04. G3 Harsh Group |
| Жұмыс режимі | 100% operating factor |
| Шығыс тізбегі | 2-conductor, floating |
| Өнім тобы | PLC-INTERFACE |
| Мақаланы қайта қарау | 04 |
| Ластану дәрежесі | 2 |
| Кесу ұзындығы | 8 mm |
| Қосылу әдісі | Screw connection |
| Орнату орны | see to derating |
| Қатайту моменті | 0.6 Nm ... 0.8 Nm |
| Қорғаныш тізбегі | Reverse polarity protection; Polarity protection diode |
| Кіріс кернеуінің диапазоны | 19.2 V DC ... 28.8 V DC |
| Шығыс кернеуінің диапазоны | 3 V DC ... 33 V DC |
| Асқын кернеу санаты | III |
| Төмен кернеу директивасы | Conformance with Low Voltage Directive |
| Стандарттар/ережелер | IEC 60947-5-1 |
| Әдеттегі жауап беру уақыты | 20 µs |
| Әдеттегі өшіру уақыты | 400 µs |
| Байланысты ауыстыру түрі | 1 N/O contact |
| Максималды кіріс тогы | 15 A (10 ms) |
| Шығыс номиналды кернеуі | 24 V DC |
| Тарату жиілігі | 300 Hz |
| Сандық шығысты жобалау | electronic |
| Номиналды кіріс кернеуі UN | 24 V DC |
| Кернеуден қорғау | > 33 V DC |
| Жұмыс кернеуінің индикаторы | Yellow LED |
| AWG өткізгішінің көлденең қимасы | 26 ... 14 |
| Үздіксіз токты шектеу | 5 A (see derating curve) |
| Сынақ кернеуі (кіріс/шығыс) | 2.5 kV (50 Hz, 1 min., input/output) |
| БҰҰ-дағы типтік кіріс тогы | 9 mA |
| Соңғы деректерді басқару күні | 07.05.2024 |
| Өткізгіштің көлденең қимасы қатты | 0.14 mm² ... 2.5 mm² |
| Электромагниттік үйлесімділік | Conformance with EMC directive |
| Қоршаған орта температурасы (жұмыс) | -20 °C ... 60 °C |
| Өткізгіштің көлденең қимасы икемді | 0.14 mm² ... 2.5 mm² |
| UL 94 стандарты бойынша тұтанғыштық рейтингі | V0 (Housing) |
| БҰҰ-ға сілтеме жасайтын кіріс кернеуінің диапазоны | 0.8 ... 1.2 |
| «1» сигнал кернеуін ауыстыру шегі | > 16.7 V |
| Қоршаған орта температурасы (сақтау/тасымалдау) | -25 °C ... 70 °C |
| «0» сигналын ауыстыру шегі, кернеу | < 10.7 V |
| Номиналды кернеу (қосылған қатты күйдегі реле) | 24 V DC |
| Номиналды күй үшін максималды қуат дисперсиясы | 0.22 W |
| Үздіксіз токты шектейтін максимум кернеудің төмендеуі | ≤ 200 mV |
Өнім сипаттамасы
PLC-INTERFACE for output functions, consisting of PLC-BSC.../ACT base terminal block with screw connection and plug-in miniature solid-state relay, for mounting on NS 35/7.5 rail, 1 closing contact, i
