PLC-OPT-5DC/ 24DC/100KHZ

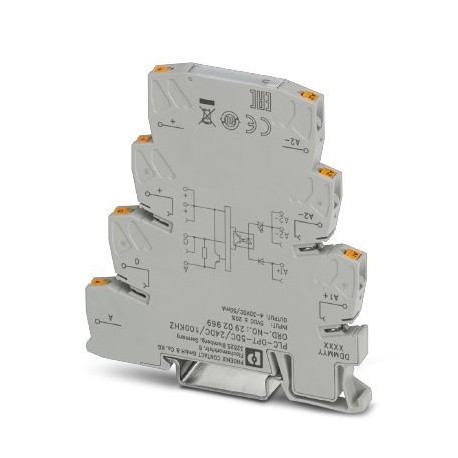

PLC-OPT- 5DC/ 24DC/100KHZ 2902969 PHOENIX CONTACT Solid-state relay module
$0.00USD
4032 қолжетімді
Негізгі сипаттамалар
GTIN:4046356702010
Тапсырыс кілті:2902969
Каталог беті:Page 410 (C-5-2017)
Тереңдігі (Ескерту):86 mm
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| GTIN | 4046356702010 |
| Тапсырыс кілті | 2902969 |
| Каталог беті | Page 410 (C-5-2017) |
| Тереңдігі (Ескерту) | 86 mm |
| Қаптау блогы | 1 pc |
| Ені (Ескерту) | 6.2 mm |
| (Енгізілген деректер) | Surge protection |
| Биіктігі (Ескерту) | 80 mm |
| Шыққан елі | DE (Germany) |
| Арнайы тариф нөмірі | 85364190 |
| Оқшаулау (жалпы) | Basic insulation |
| (Қоршаған орта жағдайлары) | Surge protection |
| Белгілеу (Жалпы) | Air clearances and creepage distances between the power circuits |
| Белгілеу (Кіріс деректері) | Output data |
| Шығыс тізбегі (кіріс деректері) | 3-conductor, ground-referenced |
| (Стандарттар мен ережелер) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Қосылым атауы (Шығыс деректері) | Input side |
| Ластану дәрежесі (жалпы) | 2 |
| Номиналды кернеу (жалпы) | 0.5 kV |
| Асқын кернеу санаты (Жалпы) | II |
| Тыныш ток (Кіріс деректері) | 4.3 mA |
| Араластыру ұзындығы (Шығыс деректері) | 8 mm |
| Қосылу әдісі (шығыс деректері) | Push-in connection |
| Белгілеу (Қосылым деректері 2) | Air clearances and creepage distances between the power circuits |
| Стандарттар/ережелер (Жалпы) | DIN EN 50178 |
| Қорғау түрі (енгізілетін деректер) | Reverse polarity protection |
| Қорғаныс дәрежесі (өлшемдері) | IP20 |
| Шығыс кернеу диапазоны (кіріс деректері) | 4 V DC ... 30 V DC |
| Жұмыс режимі (Қосылым деректері 2) | 100% operating factor |
| Номиналды оқшаулау кернеуі (жалпы) | 50 V DC |
| Қосылым атауы (Қосылым деректері 1) | Output side |
| Араластыру ұзындығы (Қосылым деректері 1) | 8 mm |
| Бір дана салмағы (қаптаманы қоспағанда) | 32.860 g |
| Қосылу әдісі (Қосылым деректері 1) | Push-in connection |
| Орнату орны (Қосылым деректері 2) | any |
| Кернеуден қорғау (Кіріс деректері) | > 35 V |
| Қытай RoHS (стандарттар мен ережелер) | Environmentally Friendly Use Period = 50 |
| Ластану дәрежесі (Қосылым деректері 2) | 2 |
| Қорғаныс түрі (қоршаған орта жағдайлары) | Reverse polarity protection |
| Кіріс кернеуінің диапазоны (қоршаған орта жағдайлары) | 4 V DC ... 6 V DC |
| Үздіксіз токты шектеу (Кіріс деректері) | 50 mA |
| Асқын кернеу санаты (Қосылым деректері 2) | II |
| Құрастыру нұсқаулары (Қосылу деректері 2) | In rows with zero spacing |
| Өткізгіштің көлденең қимасы AWG (Шығыс деректері) | 26 ... 14 |
| Стандарттар/ережелер (Қосылым деректері 2) | DIN EN 50178 |
| Әдеттегі жауап беру уақыты (қоршаған орта жағдайлары) | 1.5 µs |
| Әдеттегі өшіру уақыты (қоршаған орта жағдайлары) | 2 µs |
| Өткізгіштің көлденең қимасы (шығыс деректері) | 0.14 mm² ... 2.5 mm² |
| Тарату жиілігі (қоршаған орта жағдайлары) | 100 kHz |
| Қоршаған орта температурасы (жұмыс) (өлшемдері) | -20 °C ... 60 °C |
| Номиналды кіріс кернеуі UN (қоршаған орта жағдайлары) | 5 V DC |
| Кернеуден қорғау (қоршаған орта жағдайлары) | > 14 V |
| Сынақ кернеуінің кіріс/шығысы (Қосылым деректері 2) | 2.5 kVrms(50 Hz, 1 min.) |
| Пайдалануды шектеу (негізгі коммерциялық деректер) | EMC: class A product, see manufacturer's declaration in the download area |
| Өткізгіштің көлденең қимасы икемді (шығыс деректері) | 0.14 mm² ... 2.5 mm² |
| Жұмыс кернеуінің дисплейі (қоршаған орта жағдайлары) | Yellow LED |
| Өткізгіштің көлденең қимасы AWG (Қосылым деректері 1) | 26 ... 14 |
| БҰҰ-дағы әдеттегі кіріс тогы (қоршаған орта жағдайлары) | 7 mA |
| Өткізгіштің көлденең қимасы (Қосылым деректері 1) | 0.14 mm² ... 2.5 mm² |
| Қоршаған орта температурасы (сақтау/тасымалдау) (Өлшемдері) | -25 °C ... 75 °C |
| Өткізгіштің көлденең қимасы икемді (қосылу деректері 1) | 0.14 mm² ... 2.5 mm² |
| БҰҰ (қоршаған орта жағдайлары) бойынша кіріс кернеуінің диапазоны | 0.8 ... 1.2 |
| Номиналды жағдай үшін қуаттың диссипациясы (қоршаған орта жағдайлары) | 0.04 W |
| Үздіксіз токтың максималды шектеуіндегі кернеудің төмендеуі (кіріс деректері) | < 0.5 V |
| БҰҰ (Қоршаған орта жағдайлары) бойынша «0» шекті сигналын ауыстыру | < 0.4 |
| БҰҰ (Қоршаған орта жағдайлары) бойынша «1» шекті сигналын ауыстыру | > 0.8 |
Өнім сипаттамасы
Input solid-state relay, transfer frequency 100 kHz, with indicator light and protection circuit in input and output circuit, input: 5 V DC, output: 4 - 30 V DC/50 mA
Негізгі ерекшеліктер
- Өнеркәсіптік деңгейдегі сапа
- RoHS талаптарына сәйкес
- CE сертификатталған
- 1 жыл кепілдік
