PLC-OPT-24DC/230AC/2.4/ACT

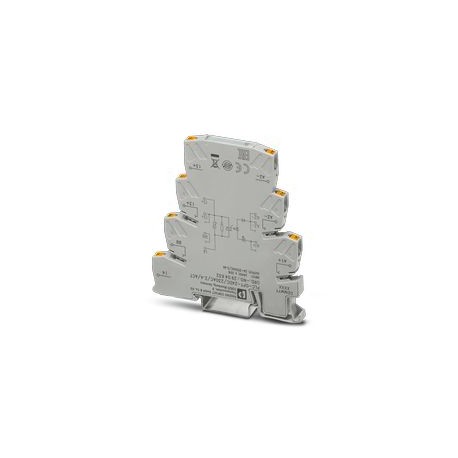

PLC-OPT- 24DC/230AC/2.4/ACT 2904632 PHOENIX CONTACT Solid-state relay module
$0.00USD
4369 қолжетімді
Негізгі сипаттамалар
:Surge protection
Тереңдік:95 mm
Ені:6.2 mm
Биіктігі:80 mm
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| Surge protection | |
| Тереңдік | 95 mm |
| Ені | 6.2 mm |
| Биіктігі | 80 mm |
| Оқшаулау | Basic insulation |
| Қолданба | Output function |
| Белгілеу | Output data |
| Өнім түрі | Solid-state relay module |
| Орнату түрі | DIN rail mounting |
| Анықтау | ISA-S71.04. G3 Harsh Group |
| Жұмыс режимі | 100% operating factor |
| Шығыс тізбегі | 2-conductor, zero voltage switch |
| Өнім тобы | PLC-INTERFACE |
| Күйді көрсету | Yellow LED |
| Ағып кету тогы | < 3 mA |
| Максималды жүктеме мәні | 340 A2s (tp = 10 ms, at 25 °C) |
| Ластану дәрежесі | 2 |
| Кесу ұзындығы | 10 mm |
| Қосылу әдісі | Push-in connection |
| Мин. жүктеме тогы | 10 mA |
| Орнату орны | any |
| Қорғаныш тізбегі | Reverse polarity protection |
| Кіріс кернеуінің диапазоны | 19.2 V DC ... 28.8 V DC |
| Номиналды кернеу | 4 kV |
| Қорғау дәрежесі | IP20 |
| Шығыс кернеуінің диапазоны | 24 V AC ... 253 V AC |
| Асқын кернеу санаты | III |
| Құрастыру нұсқаулары | in rows with zero spacing |
| Стандарттар/ережелер | IEC 60947-5-1 |
| Әдеттегі жауап беру уақыты | 10 ms (at UC) |
| Әдеттегі өшіру уақыты | 10 ms (at UC) |
| Байланысты ауыстыру түрі | 1 N/O contact |
| Максималды кіріс тогы | 250 A (20 ms) |
| Тарату жиілігі | 10 Hz |
| Байланыс қосылымының түрі | Power contact |
| Сандық шығысты жобалау | electronic |
| Номиналды оқшаулау кернеуі | 260 V AC |
| Кернеуден қорғау | > 33 V |
| Номиналды іске қосу тогы (IC) | 8 mA |
| Номиналды іске қосу кернеуі UC | 24 V DC |
| AWG өткізгішінің көлденең қимасы | 26 ... 14 |
| Үздіксіз токты шектеу | 2.4 A (see to derating) |
| Сынақ кернеуі (кіріс/шығыс) | 2.5 kV (50 Hz, 1 min., input/output) |
| Өткізгіштің көлденең қимасы қатты | 0.14 mm² ... 2.5 mm² |
| Қоршаған орта температурасы (жұмыс) | -25 °C ... 60 °C |
| Өткізгіштің көлденең қимасы икемді | 0.14 mm² ... 2.5 mm² |
| UC сілтемесімен кернеу диапазоны | 0.8 ... 1.2 |
| UL 94 стандарты бойынша тұтанғыштық рейтингі | V0 (Housing) |
| Қоршаған орта температурасы (сақтау/тасымалдау) | -40 °C ... 85 °C |
| Номиналды күй үшін максималды қуат дисперсиясы | 0.19 W |
| Үздіксіз токты шектейтін максимум кернеудің төмендеуі | < 1 V |
| "0" signal switching threshold in reference to UC | < 0.4 |
| "1" signal switching threshold in reference to UC | > 0.8 |
Өнім сипаттамасы
PLC-INTERFACE for output functions, PLC-BPT.../ACT base terminal composite with push-in connection and integrated miniature solid state relay, for NS 35/7.5 rail mounting, 1 closing contact, input: 24
Негізгі ерекшеліктер
- Өнеркәсіптік деңгейдегі сапа
- RoHS талаптарына сәйкес
- CE сертификатталған
- 1 жыл кепілдік
