OTTA 6-T-P/P

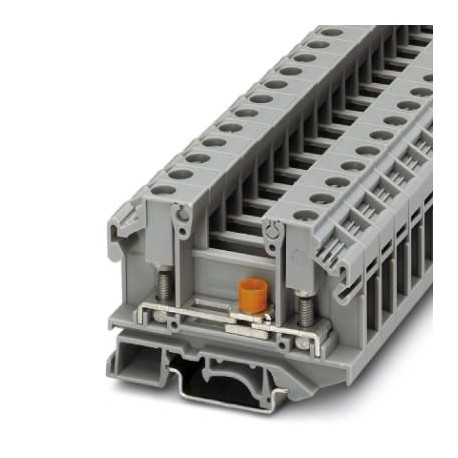

OTTA 6-T-P/P 0790462 PHOENIX CONTACT Disconnect terminal block
$0.00USD
3542 қолжетімді
Негізгі сипаттамалар
GTIN:4017918005573
Тапсырыс кілті:0790462
Каталог беті:Page 537 (C-1-2017)
Қаптау блогы:50 pc
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| GTIN | 4017918005573 |
| Тапсырыс кілті | 0790462 |
| Каталог беті | Page 537 (C-1-2017) |
| Қаптау блогы | 50 pc |
| Ені (жалпы) | 11 mm |
| Ұзындығы (жалпы) | 69 mm |
| Шыққан елі | IN (India) |
| Ескерту (Өлшемдер) | Connection bolts |
| (Қосылым деректері) | IEC 60947-7-1 |
| Арнайы тариф нөмірі | 85369010 |
| Биіктігі NS 32 (жалпы) | 57 mm |
| Қақпақтың ені (жалпы) | 1.5 mm |
| Биіктігі NS 35/15 (жалпы) | 59.5 mm |
| Бұрандалы бұранда (өлшемдері) | M4 |
| Болт диаметрі (өлшемдері) | 4 mm |
| Биіктігі NS 35/7,5 (жалпы) | 52 mm |
| Түс (негізгі коммерциялық деректер) | gray |
| (Стандарттар мен ережелер) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Қосылу әдісі (өлшемдері) | Bolt connection |
| Орнатылған нүкте (негізгі коммерциялық деректер) | 5 N |
| Тесік диаметрі, мин. (Өлшемдері) | 4.3 mm |
| Әлеуеттер (негізгі коммерциялық деректер) | 1 |
| Кабель ұшының ені, макс. (Өлшемдері) | 9.6 mm |
| Максималды тарту моменті (өлшемдері) | 1.8 Nm |
| Қатайту моменті, мин (өлшемдері) | 1.5 Nm |
| Бір дана салмағы (қаптаманы қоспағанда) | 29.000 g |
| Ашық бүйірлік панель (негізгі коммерциялық деректер) | Yes |
| Қытай RoHS (стандарттар мен ережелер) | Environmentally Friendly Use Period = 50 |
| Деңгейлер саны (негізгі коммерциялық деректер) | 1 |
| REAch SVHC (Стандарттар мен ережелер) | Lead 7439-92-1 |
| Номиналды ағымдағы IN (негізгі коммерциялық деректер) | 36 A |
| Номиналды кернеу БҰҰ (негізгі коммерциялық деректер) | 800 V (the nominal voltage applies to insulated cable lugs) |
| Қысқа мерзімді ағымдағы (негізгі коммерциялық деректер) | 0.72 kA |
| Ластану дәрежесі (негізгі коммерциялық деректер) | 3 |
| Оқшаулағыш материал (негізгі коммерциялық деректер) | PA |
| Номиналды асқын кернеу (негізгі коммерциялық деректер) | 8 kV |
| Максималды жүктеме тогы (негізгі коммерциялық деректер) | 36 A (with 6 mm² conductor cross section) |
| Асқын кернеу санаты (негізгі коммерциялық деректер) | III |
| Тасымалдаушыға тығыз орналасуы (негізгі коммерциялық деректер) | NS 32/NS 35 |
| Номиналды көлденең қима (негізгі коммерциялық деректер) | 6 mm² |
| Қосылымдар саны (негізгі коммерциялық деректер) | 2 |
| Термиялық сынақ нәтижесі (негізгі коммерциялық деректер) | Test passed |
| Стандартқа сәйкес қосылу (Өлшемдер) | IEC 60947-7-1 |
| Оқшаулағыш материалдар тобы (негізгі коммерциялық деректер) | I |
| Талаптар, кернеудің төмендеуі (негізгі коммерциялық деректер) | ≤ 6,4 mV |
| Қолдың артқы жағын қорғау (Негізгі коммерциялық деректер) | guaranteed |
| Кернеудің төмендеуі сынағының нәтижесі (негізгі коммерциялық деректер) | Test performed |
| Кернеу кернеуін тексерудің орнатылған мәні (негізгі коммерциялық деректер) | 9.8 kV |
| Өткізгіштің көлденең қимасының икемді макс. (Өлшемдері) | 6 mm² |
| Өткізгіштің көлденең қимасының икемді мин. (Өлшемдері) | 0.1 mm² |
| Стандартқа сәйкес қосылу (Қосылым деректері) | CSA |
| Кернеудің күрт өзгеруін сынау нәтижесі (негізгі коммерциялық деректер) | Test passed |
| NF F16-101, NF F10-102 F класы (негізгі коммерциялық деректер) | 2 |
| NF F16-101, NF F10-102 I класты (негізгі коммерциялық деректер) | 2 |
| Қолдауға тығыз сәйкестіктің нәтижесі (негізгі коммерциялық деректер) | Test passed |
| Қысқа тұйықталу тұрақтылығының нәтижесі (негізгі коммерциялық деректер) | Test passed |
| Температураның көтерілу сынағының нәтижесі (негізгі коммерциялық деректер) | Test passed |
| Оттегі индексі (DIN EN ISO 4589-2) (Негізгі коммерциялық деректер) | >32 % |
| Стандартқа сәйкес кабель ұшының қосылымы (өлшемдері) | DIN 46237 |
| Макс. AWG өткізгіштің көлденең қимасы, икемді (өлшемдері) | 10 |
| Мин. AWG өткізгішінің көлденең қимасы, икемді (өлшемдері) | 26 |
| UL 94 стандартына сәйкес тұтанғыштық рейтингі (қосылу деректері) | V0 |
| Кабель ұшын қосудың максималды көлденең қимасы (Өлшемдері) | 2.5 mm² |
| Кабель ұшын қосудың минималды көлденең қимасы (Өлшемдері) | 0.5 mm² |
| Соққыдан қорғау сынағының сипаттамасы (негізгі коммерциялық деректер) | IEC 60529:1989-11 |
| Жалын сынағы әдісі (DIN EN 60695-11-10) (Негізгі коммерциялық деректер) | V0 |
| UL 94 (негізгі коммерциялық деректер) бойынша тұтанғыштық рейтингі | V0 |
| Түтін газының уыттылығы NFPA 130 (SMP 800C) (Негізгі коммерциялық деректер) | passed |
| Қуат жиілігіне төзімді кернеудің орнатылған мәні (негізгі коммерциялық деректер) | 2.2 kV |
| Беттік тұтанғыштық NFPA 130 (ASTM E 162) (Негізгі коммерциялық деректер) | passed |
| Өткізгіштің көлденең қимасының қысқа тұйықталуын сынау (негізгі коммерциялық деректер) | 6 mm² |
| Суықта статикалық оқшаулағыш материалды қолдану (Негізгі коммерциялық деректер) | -60 °C |
| Теміржол көлігінің өрт кезіндегі мінез-құлқы (DIN 5510-2) (Негізгі коммерциялық деректер) | Test passed |
| Номиналды күйдегі максималды қуат дисперсиясы (негізгі коммерциялық деректер) | 1.31 W |
| Калориметриялық жылу бөлінуі NFPA 130 (ASTM E 1354) (Негізгі коммерциялық деректер) | 28 MJ/kg |
| Қуат жиілігіне төзімділік кернеуін сынау нәтижесі (негізгі коммерциялық деректер) | Test passed |
| Теміржол көлігін өрттен қорғау (DIN EN 45545-2) R22 (Қосылым деректері) | HL 1 - HL 3 |
| Теміржол көлігін өрттен қорғау (DIN EN 45545-2) R23 (Қосылым деректері) | HL 1 - HL 3 |
| Теміржол көлігін өрттен қорғау (DIN EN 45545-2) R24 (Қосылым деректері) | HL 1 - HL 3 |
| Теміржол көлігін өрттен қорғау (DIN EN 45545-2) R26 (Қосылым деректері) | HL 1 - HL 3 |
| Теміржол көлігін өрттен қорғау (DIN EN 45545-2) R22 (Негізгі коммерциялық деректер) | HL 1 - HL 3 |
| Теміржол көлігін өрттен қорғау (DIN EN 45545-2) R23 (Негізгі коммерциялық деректер) | HL 1 - HL 3 |
| Теміржол көлігін өрттен қорғау (DIN EN 45545-2) R24 (Негізгі коммерциялық деректер) | HL 1 - HL 3 |
| Теміржол көлігін өрттен қорғау (DIN EN 45545-2) R26 (Негізгі коммерциялық деректер) | HL 1 - HL 3 |
| Түтіннің меншікті оптикалық тығыздығы NFPA 130 (ASTM E 662) (Негізгі коммерциялық деректер) | passed |
| Оқшаулау материалының салыстырмалы температура индексі (Elec., UL 746 B) (Негізгі коммерциялық деректер) | 130 °C |
| Термиялық сипаттамалардың (ине жалынының) тиімділік ұзақтығының дәлелі (негізгі коммерциялық деректер) | 30 s |
| Оқшаулау материалының температуралық индексі (DIN EN 60216-1 (VDE 0304-21)) (Негізгі коммерциялық деректер) | 130 °C |
| Терминал нүктелерінің механикалық тұрақтылығын тексеру нәтижесі (5 x өткізгіш қосылымы) (Негізгі коммерциялық деректер) | Test passed |
Өнім сипаттамасы
Interruptible terminal block, with sliding skid and threaded sockets for test sockets to accommodate test pins, nominal voltage: 800 V, nominal current: 36 A, 1st floor, connection type: Stud connecti
