OPT-24DC/ 24DC/ 5

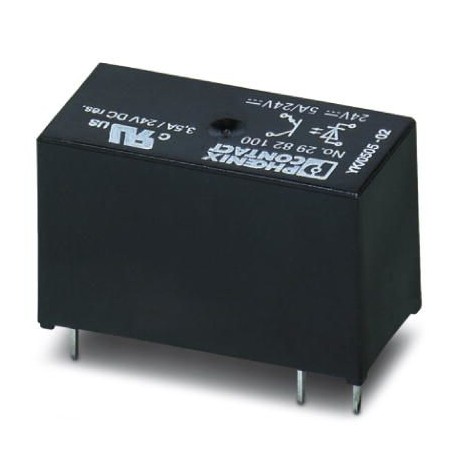

OPT-24DC/ 24DC/ 5 2982100 PHOENIX CONTACT Miniature solid-state relay
$0.00USD
4273 қолжетімді
Негізгі сипаттамалар
GTIN:4017918937492
Тапсырыс кілті:2982100
(Жалпы):EN 50178
Каталог беті:Page 310 (C-5-2017)
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| GTIN | 4017918937492 |
| Тапсырыс кілті | 2982100 |
| (Жалпы) | EN 50178 |
| Каталог беті | Page 310 (C-5-2017) |
| Қаптау блогы | 10 pc |
| (Енгізілген деректер) | Surge protection |
| (Шығарылым деректері) | EN 50178 |
| Шыққан елі | HU (Hungary) |
| Арнайы тариф нөмірі | 85364190 |
| Оқшаулау (жалпы) | Basic insulation |
| Белгілеу (Жалпы) | Standards/regulations |
| Ең аз тапсырыс саны | 10 pc |
| Белгілеу (Шығарылым деректері) | Standards/regulations |
| Тереңдік (негізгі коммерциялық деректер) | 15.7 mm |
| Шығыс тізбегі (кіріс деректері) | 2-wire, floating |
| Ені (негізгі коммерциялық деректер) | 12.7 mm |
| (Стандарттар мен ережелер) | No hazardous substances above threshold values |
| Биіктігі (негізгі коммерциялық деректер) | 29 mm |
| Жұмыс режимі (шығыс деректері) | 100% operating factor |
| Ластану дәрежесі (жалпы) | 2 |
| Асқын кернеу санаты (Жалпы) | III |
| Стандарттар/ережелер (Жалпы) | IEC 60664 |
| Қорғау түрі (енгізілетін деректер) | Reverse polarity protection |
| Ластану дәрежесі (Шығарылым деректері) | 2 |
| Шығыс кернеу диапазоны (кіріс деректері) | 3 V DC ... 33 V DC |
| Қорғау дәрежесі (Шығарылым деректері) | RT III (wash-proof) |
| Асқын кернеу санаты (Шығу деректері) | III |
| Номиналды оқшаулау кернеуі (жалпы) | 100 V DC |
| Құрастыру нұсқаулары (Шығарылым деректері) | In rows with zero spacing |
| Максималды кіріс тогы (Кіріс деректері) | 15 A (10 ms) |
| Шығыс номиналды кернеуі (Кіріс деректері) | 24 V DC |
| Стандарттар/ережелер (Шығарылым деректері) | IEC 60664 |
| Бір дана салмағы (қаптаманы қоспағанда) | 11.650 g |
| Кернеуден қорғау (Кіріс деректері) | > 33 V DC |
| Қытай RoHS (стандарттар мен ережелер) | Environmentally friendly use period: unlimited = EFUP-e |
| Сынақ кернеуінің кіріс/шығысы (Шығыс деректері) | 2.5 kV (50 Hz, 1 min.) |
| Қорғаныс түрі (қоршаған орта жағдайлары) | Reverse polarity protection |
| Кіріс кернеуінің диапазоны (қоршаған орта жағдайлары) | 19.2 V DC ... 28.8 V DC |
| Үздіксіз токты шектеу (Кіріс деректері) | 5 A (see derating curve) |
| Қорғаныш тізбегі/компоненті (Кіріс деректері) | Polarity protection diode |
| Стандартты (жалпы) қосылымға сәйкес қосылу | CUL |
| Әдеттегі жауап беру уақыты (қоршаған орта жағдайлары) | 20 µs |
| Әдеттегі өшіру уақыты (қоршаған орта жағдайлары) | 400 µs |
| Тарату жиілігі (қоршаған орта жағдайлары) | 300 Hz |
| Қоршаған орта температурасы (жұмыс) (өлшемдері) | -25 °C ... 60 °C |
| Номиналды кіріс кернеуі UN (қоршаған орта жағдайлары) | 24 V DC |
| UL 94 (Жалпы) стандарты бойынша тұтанғыштық рейтингі | V0 |
| БҰҰ-дағы әдеттегі кіріс тогы (қоршаған орта жағдайлары) | 7 mA |
| Қорғаныш тізбегі/компоненті (қоршаған орта жағдайлары) | Polarity protection diode |
| Қоршаған орта температурасы (сақтау/тасымалдау) (Өлшемдері) | -25 °C ... 70 °C |
| UL 94 стандартына сәйкес тұтанғыштық рейтингі (шығыс деректері) | V0 |
| БҰҰ (қоршаған орта жағдайлары) бойынша кіріс кернеуінің диапазоны | 0.8 ... 1.2 |
| «1» сигнал кернеуін ауыстыру шегі (қоршаған орта жағдайлары) | ≥ 16 V |
| Номиналды жағдай үшін қуаттың диссипациясы (қоршаған орта жағдайлары) | 0.17 W |
| «0» сигналының ауысу шегі, кернеу (қоршаған орта жағдайлары) | ≤ 10 V |
| Үздіксіз токтың максималды шектеуіндегі кернеудің төмендеуі (кіріс деректері) | ≤ 200 mV |
Өнім сипаттамасы
Plug-in miniature solid-state relay, power solid-state relay, 1 closing contact, input: 24 V DC, output: 3-33 V DC/5 A
Негізгі ерекшеліктер
- Өнеркәсіптік деңгейдегі сапа
- RoHS талаптарына сәйкес
- CE сертификатталған
- 1 жыл кепілдік
