NBC-R4ACR/5,0-93G/R4ACR

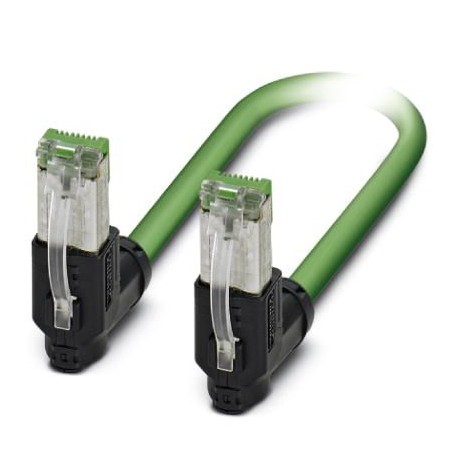

NBC-R4ACR/5,0-93G/R4ACR 1409014 PHOENIX CONTACT Patch cable
$0.00USD
3209 қолжетімді
Негізгі сипаттамалар
GTIN:4046356857352
Ескерту:Made to Order (non-returnable)
(Кабель):No hazardous substances above threshold values
Тапсырыс кілті:1409014
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| GTIN | 4046356857352 |
| Ескерту | Made to Order (non-returnable) |
| (Кабель) | No hazardous substances above threshold values |
| Тапсырыс кілті | 1409014 |
| Каталог беті | Page 384 (C-4-2015) |
| Қаптау блогы | 1 pc |
| (Жалпы деректер) | PA (Housing) |
| Шыққан елі | PL (Poland) |
| Қытай RoHS (кабель) | Environmentally friendly use period: unlimited = EFUP-e |
| Түс (жалпы деректер) | black |
| Арнайы тариф нөмірі | 85444210 |
| (1-тараудағы сипаттамалар) | PA (Housing) |
| (2-тараудағы сипаттамалар) | -40 °C ... 70 °C (cable, flexible installation) |
| Түс (Сипаттамалар 1-тарау) | black |
| Номиналды кернеу (қоршаған орта жағдайлары) | 50 V |
| Қорғаныс (Сипаттамалар 2-тарау) | Aluminum-coated foil, tinned copper braided shield |
| Кабель түрі (Сипаттамалар бабы 2) | EtherCAT® |
| Материал (құрамдас бөлік) (Жалпы деректер) | CuSn (Contact) |
| Бір дана салмағы (қаптаманы қоспағанда) | 363.100 g |
| Сым түстері (Сипаттамалар 2-тарау) | White, yellow, blue, orange |
| Кабель салмағы (Сипаттама басы 2) | 67 kg/km |
| Сигнал жылдамдығы (Сипаттамалар басы 2) | 0.66 c |
| UL AWM стилі (Сипаттамалар басы 2) | 21694 |
| Жалпы бұрылыс (Сипаттамалар бабы 2) | Star quad |
| Сигналдың жұмыс уақыты (Сипаттамалар 2-тарау) | 5.3 ns/m |
| Толқындық кедергі (Сипаттамалар 2-тарау) | 100 Ω ±15 Ω (at 100 MHz) |
| AWG сигнал желісі (Сипаттамалар бабы 2) | 22 |
| Кабель құрылымы (Сипаттамалар 2-тарау) | 1x4xAWG22/7; SF/TQ |
| Цикл кедергісі (Сипаттамалар басы 2) | ≤ (per km) |
| Лауазым саны (қоршаған орта жағдайлары) | 4 |
| Жалынға төзімділік (Сипаттамалар 2-тарау) | according to UL 1685 (CSA FT 4) |
| Басқа қарсылық (Сипаттамалар 2-тарау) | UV resistant According to UL 1581, Section 1200 |
| Қорғау дәрежесі (негізгі коммерциялық деректер) | IP20 (RJ45 connector) |
| Енгізу/шығару циклдары (Жалпы деректер) | ≥ 750 |
| Номиналды кернеу (III/3) (Қоршаған орта жағдайлары) | 72 V (DC) |
| Майға төзімділік (Сипаттамалар 2-тарау) | Resistant to oil to a limited extent |
| Өткізгіш материалы (Сипаттамалар 2-тарау) | Tin-plated Cu litz wires |
| 40°C температурадағы номиналды ток (қоршаған орта жағдайлары) | 1 A |
| Муфта кедергісі (Сипаттамалар бабы 2) | ≤ 20.00 mΩ/m (at 10 MHz) |
| Материал (компонент) (Сипаттамалар 1-тарау) | CuSn (Contact) |
| Сигнал түрі/санаты (Сипаттамалар 2-тарау) | EtherCAT®CAT5 (IEC 11801), 100 Mbps |
| Қоршаған орта температурасы (жұмыс) (Жалпы деректер) | -25 °C ... 80 °C |
| Оқшаулау кедергісі (Сипаттамалар 2-тарау) | ≥ 500 MΩ*km |
| Сыртқы қабық, түс (Сипаттамалар тарауы 2) | green RAL 6018 |
| Материал, ішкі қабық (Сипаттамалар 2-тарау) | PVC |
| Номиналды кернеу, кабель (Сипаттамалар бабы 2) | 600 V |
| Сыртқы қабықтың қалыңдығы (Сипаттамалар басы 2) | approx. 0.9 mm |
| Сыртқы қабық, материал (Сипаттамалар тарауы 2) | PVC |
| Сынақ кернеуі Өзек/Өзек (Сипаттамалар бабы 2) | 2000 V (50 Hz, 1 min.) |
| Өткізгіштің көлденең қимасы (Сипаттамалар 2-тарау) | 4x 0.34 mm² |
| Оптикалық қалқан жабыны (Сипаттамалар басы 2) | 85 % |
| Сынақ кернеуі Өзек/Қалқан (Сипаттамалар басы 2) | 2000 V (50 Hz, 1 min.) |
| Кабель түрі (қысқартылған атау) (Сипаттамалар 2-тарау) | 93G |
| Сыртқы кабель диаметрі D (Сипаттама басы 2) | 6.5 mm ±0.2 mm |
| Енгізу/шығару циклдары (Сипаттамалар 1-тарау) | ≥ 750 |
| Қоршаған орта температурасы (жұмыс) (негізгі коммерциялық деректер) | -25 °C ... 80 °C (RJ45 connector) |
| Өткізгіш оқшаулағышының материалы (Сипаттамалар 2-тарау) | PE |
| Қоршаған орта температурасы (жұмыс істеу) (Сипаттамалар тарауы 1) | -25 °C ... 80 °C |
| Қоршаған орта температурасы (жұмыс істеу) (Сипаттамалар тарауы 2) | -40 °C ... 70 °C (cable, fixed installation) |
| Өткізгіш құрылымының сигнал желісі (Сипаттамалар тарауы 2) | 7x 0.25 mm |
| Қоршаған орта температурасы (орнату) (Сипаттамалар тарауы 2) | -20 °C ... 60 °C |
| Оқшаулауды қоса алғанда, өзек диаметрі (Сипаттамалар бабы 2) | 1.55 mm |
| Қоршаған орта температурасы (сақтау/тасымалдау) (Сипаттамалар 2-тарау) | -50 °C ... 70 °C |
| Минималды иілу радиусы, бекітілген орнату (Сипаттамалар басы 2) | 3 x D |
| Минималды иілу радиусы, икемді орнату (Сипаттамалар басы 2) | 7 x D |
