NBC-MSX/ 5,0-94S SCO RAIL

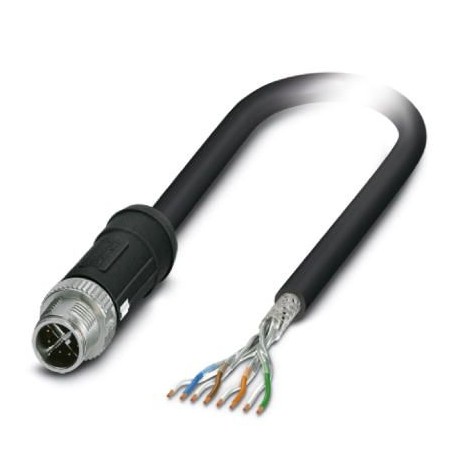

NBC-MSX/ 5,0-94S SCO RAIL 1415600 PHOENIX CONTACT Network cable
$0.00USD
4035 қолжетімді
Негізгі сипаттамалар
GTIN:4055626047676
Ескерту:Made to Order (non-returnable)
(Кабель):For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration”
Тапсырыс кілті:1415600
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| GTIN | 4055626047676 |
| Ескерту | Made to Order (non-returnable) |
| (Кабель) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Тапсырыс кілті | 1415600 |
| Каталог беті | Page 408 (C-2-2017) |
| Қаптау блогы | 1 pc |
| (Өлшемдері) | IP67 |
| (Жалпы деректер) | Zinc die-cast, nickel-plated (Screw connection) |
| Шыққан елі | PL (Poland) |
| Қытай RoHS (кабель) | Environmentally Friendly Use Period = 50 |
| REAch SVHC (кабель) | Lead 7439-92-1 |
| Түс (жалпы деректер) | black |
| Арнайы тариф нөмірі | 85444210 |
| (Қоршаған орта жағдайлары) | Shock, vibration EN 50155 |
| Кодтау (Жалпы деректер) | X (Data) |
| Айналдыру моменті (жалпы деректер) | 0.4 Nm |
| Баспалдақ түрі (жалпы деректер) | Plug straight M12 SPEEDCON / IP67 |
| (Стандарттар мен ережелер) | Resistant to ozone according to EN 50306-4, 72 h at 40 °C, procedure B, volume concentration 200 x 10-6 |
| Түс (Сипаттамалар 1-тарау) | black |
| Қорғаныс дәрежесі (өлшемдері) | IP65 |
| Бастың түрі (1-баптың сипаттамалары) | free cable end |
| Номиналды кернеу (қоршаған орта жағдайлары) | 48 V AC |
| Материал (құрамдас бөлік) (Жалпы деректер) | CuZn (Contact) |
| Оқшаулау кедергісі (Жалпы деректер) | ≥ 100 MΩ |
| Бір дана салмағы (қаптаманы қоспағанда) | 312.900 g |
| Кабель ұзындығы (негізгі коммерциялық деректер) | 5 m |
| Қорғаныс (стандарттар мен ережелер) | Tinned copper braided shield |
| Кабель түрі (стандарттар мен ережелер) | Ethernet for rail applications |
| Әлсіреу (стандарттар мен ережелер) | 0.25 dB (with 1 MHz) |
| Сым түстері (стандарттар мен ережелер) | White-blue, white-orange, white-green, white-brown |
| Кабель салмағы (Стандарттар мен ережелер) | 59 kg/km |
| Галогенсіз (стандарттар мен ережелер) | According to EN 50267-2-1 |
| Лауазым саны (қоршаған орта жағдайлары) | 8 |
| Сигнал жылдамдығы (стандарттар мен ережелер) | 0.78 c |
| Мыс салмағы (Стандарттар мен ережелер) | 28 kg/km |
| Жалпы өзгеріс (стандарттар мен ережелер) | 4 pairs, twisted |
| Сигнал түрі/санаты (қоршаған орта жағдайлары) | Ethernet CAT6A, 10 Gbps |
| Бұралған жұптар (стандарттар мен ережелер) | 2 cores to the pair |
| Енгізу/шығару циклдары (Жалпы деректер) | ≥ 100 |
| Сигналдың жұмыс уақыты (стандарттар мен ережелер) | 4.4 ns/m |
| Стандарттар/ережелер (Қоршаған орта жағдайлары) | M12 connector IEC 61076-2-109 |
| Толқындық кедергі (стандарттар мен ережелер) | 100 Ω ±5 Ω (at 100 MHz) |
| AWG сигнал желісі (стандарттар мен ережелер) | 26 |
| Кабель құрылымы (стандарттар мен ережелер) | 4x2xAWG26/7; S/FTP |
| 40°C температурадағы номиналды ток (қоршаған орта жағдайлары) | 0.5 A |
| Қоршаған орта температурасы (жұмыс) (өлшемдері) | -25 °C ... 90 °C (M12 connector) |
| Жалынға төзімділік (стандарттар мен ережелер) | according to EN 60332-1-2 |
| Басқа қарсылық (Стандарттар мен ережелер) | Resistant to fuel according to EN 60684-2, 72 h at 100 °C, IRM 903 |
| Қайтарымдылық шығыны (RL) (Стандарттар мен ережелер) | 24 dB (with 1 MHz) |
| Мұнайға төзімділік (стандарттар мен ережелер) | according to EN 60684-2, 72 h at 100 °C, IRM 902 |
| Стандартты белгілеу (Сипаттамалар тарауы 2) | Shock, vibration |
| Стандарттар/ережелер материалдары (Жалпы деректер) | PA 6.6: Fire protection in rail vehicles - requirement sets R22, R23, and R24 acc. to DIN EN 45545-2 (Risk level HL1 - HL3) |
| Қоршаған орта температурасы (жұмыс) (Жалпы деректер) | -25 °C ... 90 °C |
| Өткізгіш материалы (стандарттар мен ережелер) | Tin-plated Cu litz wires |
| Қалқанның әлсіреуі (стандарттар мен ережелер) | 60 dB (up to 1000 MHz) |
| Стандарттар/ережелер (Сипаттамалар 2-тарау) | EN 50155 |
| Қосылыс кедергісі (стандарттар мен ережелер) | 5.00 mΩ/m (at 10 MHz) |
| Жұмыс сыйымдылығы (стандарттар мен ережелер) | 44 nF (per kilometer) |
| Өткізгіш кедергісі (Стандарттар мен ережелер) | ≤ 145 Ω/km |
| Сигнал түрі/санаты (стандарттар мен ережелер) | Ethernet CAT7, 10 Gbps |
| Созылу беріктігі бойынша GRP (стандарттар мен ережелер) | ≤ 60 N (temporary) |
| Оқшаулау кедергісі (Стандарттар мен ережелер) | ≥ 5 GΩ*km |
| Түтін концентрациясы (Стандарттар мен ережелер) | EN 61034-2 |
| Сыртқы қабық, түсі (стандарттар мен ережелер) | black |
| Номиналды кернеу, кабель (Стандарттар мен ережелер) | 125 V AC (Uo) |
| Сыртқы қабық, материал (стандарттар мен ережелер) | PE-X |
| Сынақ кернеуі Өзек/Өзек (Стандарттар мен ережелер) | 1000 V AC (50 Hz, 1 min.) |
| Жұптық қорғаныс түрі (Стандарттар мен ережелер) | Aluminum-lined polyester foil |
| Өткізгіштің көлденең қимасы (стандарттар мен ережелер) | 4x 2x 0.14 mm² |
| Кедергілерді басу (Стандарттар мен ережелер) | 90 dB (up to 1000 MHz) |
| Сынақ кернеуі Өзек/Қалқан (Стандарттар мен ережелер) | 1000 V AC (50 Hz, 1 min.) |
| Кабель түрі (қысқартылған атауы) (Стандарттар мен ережелер) | 94S |
| Сыртқы кабель диаметрі D (Стандарттар мен ережелер) | 6.6 mm ±0.2 mm |
| Айқас әңгімелердің әлсіреуі (ACR) (Стандарттар мен ережелер) | 100 dB (with 1 MHz) |
| Орындар саны (түйреуіш қосқышының үлгісі) (Жалпы деректер) | 8 |
| Материалдық өткізгіш оқшаулағышы (стандарттар мен ережелер) | Cell PE |
| Қоршаған орта температурасы (жұмыс істеу) (Стандарттар мен ережелер) | -40 °C ... 80 °C (cable, fixed installation) |
| Өткізгіш құрылымының сигнал желісі (стандарттар мен ережелер) | 7x 0.16 mm |
| Теміржол көлігіндегі өрттен қорғау (Стандарттар мен ережелер) | BS 6853 (Internal cable Ia, Ib, II/external cable Ia, Ib, II) |
| Оқшаулауды қоса алғанда, өзек диаметрі (Стандарттар мен ережелер) | 1.05 mm ±0.1 mm |
| Айқас әңгіменің соңына жақын әлсіреуі (NEXT) (Стандарттар мен ережелер) | 100 dB (with 1 MHz) |
| Минималды иілу радиусы, бекітілген орнату (Стандарттар мен ережелер) | 6 x D |
| Қуат бойынша қосындыланған айқас әңгімелердің әлсіреуі (PS-ACR) (Стандарттар мен ережелер) | 97 dB (with 1 MHz) |
| Қабықтың (еркін өткізгіш ұшының) ажырату ұзындығы (Сипаттамалар тарауы 1) | 0.5 mm |
| Қуат бойынша қосындыланған жақын соңындағы айқас әңгімелердің әлсіреуі (PSNEXT) (Стандарттар мен ережелер) | 97 dB (with 1 MHz) |
Өнім сипаттамасы
Network cable, CAT6A Ethernet (10 GBit/s), 8-pole halogen-free, shielded, M12 straight connector, coding: X SPEEDCON / IP67, to free cable end, cable length: 5 m
